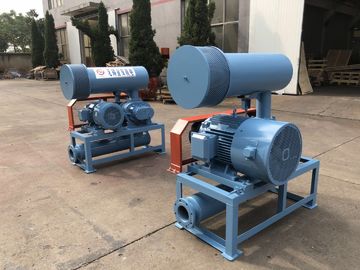

DN250 15-132KW 80KPA Chłodzenie powietrzem dmuchawa obrotowa z korzeniami

DN250 15-132KW 80KPA Chłodzenie powietrzem dmuchawa obrotowa z korzeniami

  • DN250 15-132KW 80KPA Chłodzenie powietrzem dmuchawa obrotowa z korzeniami
  • DN250 15-132KW 80KPA Chłodzenie powietrzem dmuchawa obrotowa z korzeniami
  • DN250 15-132KW 80KPA Chłodzenie powietrzem dmuchawa obrotowa z korzeniami
  • DN250 15-132KW 80KPA Chłodzenie powietrzem dmuchawa obrotowa z korzeniami
  • DN250 15-132KW 80KPA Chłodzenie powietrzem dmuchawa obrotowa z korzeniami
DN250 15-132KW 80KPA Chłodzenie powietrzem dmuchawa obrotowa z korzeniami
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: BC
Orzecznictwo: ISO9001/ISO14001
Numer modelu: BC9020
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 7500-9960 / SET
Szczegóły pakowania: Eksportuj standardowy drewniany futerał
Czas dostawy: 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Zasady płatności: L/C, T/T
Możliwość Supply: 50 ZESTAWÓW miesięcznie
Kontakt
Szczegółowy opis produktu
Rodzaj: Przesunięcie dodatnie, rodzaj korzeni, transport powietrzny Pojemność powietrza: 26,99–81,37 m3 / min
Różnica ciśnień na wylocie: 10–80 kpa Moc silnika: 15–90 kW
Otwór wylotowy: DN250 (10 ”) Rodzaj chłodzenia: powietrze
Podanie:: Napowietrzanie, płukanie zwrotne, przenoszenie pneumatyczne, stosowane do uzdatniania wody, cementu, Główne materiały: Żeliwo
High Light:

wysokociśnieniowa dmuchawa korzeniowa

,

3-płatowa dmuchawa korzeniowa

,

wysokociśnieniowa dmuchawa 3-płatkowa korzeniowa



Dmuchawa trójlistkowa DN250, dmuchawa obrotowa z chłodzeniem powietrzem o mocy 15-132 kW, 80KPA



Dmuchawy BC poprawiły pełną sprawność adiabatyczną, a także sprawność wolumetryczną i zapewniają wspaniałe powietrze

charakterystyka wydajności i ciśnienia.



Model

BC9020

Pojemność powietrza

26,99-81,37m3/min

Ciśnienie różnicowe tłoczenia

10-80KPA

Prędkość obrotowa

700-1500 obr/min

Typ silnika

15KW-132KW

380/400/415/440 V, 3 FAZY, 50/60 HZ, dostępny również silnik częstotliwości

Marka silnika

Standard: silnik Siemens Beide lub Wannan

Silnik Siemens i ABB dla Twojej opcji

Typ instalacji

Standard: typ poziomy.

Typ pionowy dostępny dla Twojej opcji

Kolor Dostosowany, standard RAL6011

NW dmuchawy bez silnika

1310 kg

Wielkość opakowania Ok.

2.62*1.78*2.45 m (długość*szerokość*wysokość)





Cechy:

1. Dmuchawy trójłopatkowe BC nie potrzebują chłodziwa wodą przy ciśnieniu rosnącym 80 kpa.

2. Spiralne koła zębate są przystosowane do znacznie bardziej stabilnego transportu.

3. Przyjmując specjalny profil wirnika, luz między wirnikami może być utrzymywany na stałym poziomie,

co sprawia, że ​​wydajność jest jeszcze wyższa.

4. Precyzja wirników jest w pełni kontrolowana przez masową produkcję na precyzyjnych maszynach NC. Dodatkowo,

wirniki są prawie pozbawione wibracji, ponieważ są dynamicznie wyważane na etapie produkcji

już.

5. Spiralne koła zębate rozrządu są stosowane nie tylko w celu przedłużenia żywotności, ale także w celu zmniejszenia hałasu.



Arkusz parametrów

Model Średnica portu
(MM)
Prędkość Wydajność wlotu (m3/min) i moc na wale (KW)
0,1 kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0,01 MPa 0,02Mpa 0,03 MPa 0,04Mpa
obr/min m3/min KW m3/min KW m3/min KW m3/min KW
BC9020 250(10") 700 35.04 12.11 32,72 18,99 30,93 25,36 29.48 29.05
850 43,73 14,71 41,41 23.06 39,61 30,80 38,17 35,28
1000 52,41 17.30 50,10 27.12 48.30 36,23 46,85 41,50
1150 61,10 19.90 58,78 31.19 56,99 41,67 55,54 47,73
1250 66,89 21,63 64,58 33,90 62,78 45,29 61,33 51,88
1400 75,58 24.22 73,26 37,97 71,47 50,73 70,02 58,10
1500 81,37 25,95 79.05 40,69 77,26 54,35 75,81 62,25



Model Średnica portu
(MM)
Prędkość Wydajność wlotu (m3/min) i moc na wale (KW)
0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0,05Mpa 0,06 MPa 0,07 MPa 0,08 MPa
obr/min m3/min KW m3/min KW m3/min KW m3/min KW
BC9020 250(10") 700 28.15 35,91 26,99 42,76
850 36,83 43,60 35,68 51,93
1000 45,52 51.30 44,36 61.09 43,26 70,89 42,28 80,68
1150 54,21 58,99 53,05 70,26 51,95 81,52 50,97 92,79
1250 60,00 64.12 58,84 76,37 57,74 88,61 56,76 100,86
1400 68,69 71,81 67,53 85,53 66,43 99,24 65,44 112,96
1500 74,48 76,94 73,32 91,64 72,22 106,33 71,24 121,03





Struktura głównego korpusu dmuchawy


DN250 15-132KW 80KPA Chłodzenie powietrzem dmuchawa obrotowa z korzeniami 0





Nie.

Częściowe imię

Ilość



Nie.

Częściowe imię

Ilość



Nie.

Częściowe imię

Ilość

1

Stopa

2



9

Lewa pokrywa końcowa

1



17

Zbiornik oleju

1

2

Śruba sześciokątna

4



10

Okrągła szpilka

4



18

Koło zębate

2

3

Uszczelka przeciwpyłowa

1



11

Obudowa

1



19

Klucz

2

4

Wirnik napędowy

1



12

Uszczelka olejowa

4



20

Tuleja osiowa

2

5

Łożysko

2



13

Prawa pokrywa końcowa

1



21

Łożysko

2

6

Napędzany wirnik

2



14

Śruba

16



22

Płyta łożyska

2

7

Kubek na kurz

1



15

Odpowietrznik

1



23

Regulowana podkładka

kilka

8

Smarowniczka

2



16

Śruba

8



24

Nakrętka magnetyczna

1





Rysunek montażowy pakietu dmuchawy



DN250 15-132KW 80KPA Chłodzenie powietrzem dmuchawa obrotowa z korzeniami 1





Standardowa dostawa zakresu



1. dmuchawa z gołym wałem

2. zawór bezpieczeństwa

3. zawór zwrotny waflowy (typ slim)

4. tłumik wlotowy (z filtrem powietrza)

5. tłumik wylotowy

6. podstawa publiczna (z osłoną na pasek)

7. gumowe elastyczne złącze i podkładka amortyzująca;

8. koło pasowe silnika

9. miernik ciśnienia

10. Pasek klinowy

11. śruby i nakrętki oraz inne części łączące

12. silnik elektryczny
