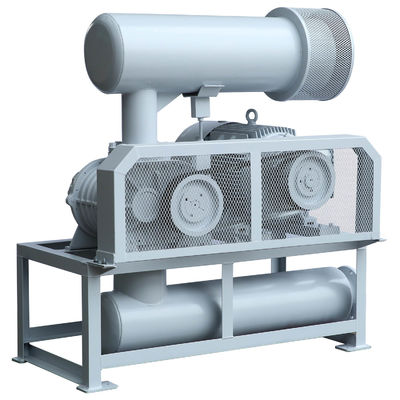

Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania

Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania

  • Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania
  • Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania
  • Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania
  • Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania
Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: B-TOHIN
Orzecznictwo: ISO9001 / ISO14001
Numer modelu: BC6015
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 2230- USD 3340
Szczegóły pakowania: EKSPORT DREWNIANE OBUDOWY
Czas dostawy: 35 DNI PRACY
Zasady płatności: L/C, T/T
Możliwość Supply: 500 ZESTAWÓW W MIESIĄCU
Kontakt
Szczegółowy opis produktu
Imię: BC6015 Materiał: żelazo
Rodzaj: Przesunięcie dodatnie, rodzaj korzeni, transport powietrzny Pojemność powietrza: 14,23–37,95 m3 / min
Różnica ciśnień na wylocie: 10–80 kpa Moc silnika: 5,5–45 kW
Podanie: Napowietrzanie, płukanie wsteczne, transport pneumatyczny, zastosowanie
High Light:

Dmuchawa 3-korzeniowa Dmuchawa

,

pneumatyczna dmuchawa transportująca



Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Ciśnienie wylotowe różnicy ciśnień



Informacje o BC Three Lobes Roots Blower
Dmuchawa do korzeni z serii BC, z międzygralną strukturą wirnika i wału, ma szerokie zastosowanie w ochronie środowiska, energii elektrycznej, architekturze, dostawie gazu itp.

Główne cechy charakterystyczne:
1) Pracuje płynnie, gdy zastosowano spiralne koła zębate rozrządu.
2) Jest to elastyczny sposób montażu dzięki tej samej strukturze na wlocie i wylocie.
3) Przyjmuje bardziej rozsądną konstrukcję łożyska, która może wydłużyć żywotność łożyska.
4) Jest to niski poziom hałasu, wibracji i zużycia energii.

Dane techniczne:

Model BC6015
Pojemność powietrza 14,23–37,95 m3 / min
Różnica ciśnień na wylocie 10–80 kPa
Prędkość obrotowa 850 rpm-1800 rpm
Typ silnika 5,5 kW-45 kW
380/400/415 / 440V, 3-FAZOWE, 50 / 60HZ
Marka silnika Standard: silnik Siemens Beide lub Wannan
Silnik Siemens i ABB do wyboru
Rodzaj instalacji Standard: typ poziomy.
Typ pionowy dostępny dla twojej opcji
NW dmuchawy bez silnika 415 kg
Rozmiar opakowania Ok. 1,80 * 1,20 * 2,00 m (długość * szerokość * wysokość)
funkcje 1. Spiralne koła zębate rozrządu dla płynnej pracy
2. Kompaktowy, elastyczny w instalacji daje użytkownikom większy wybór.
3. Zintegrowana konstrukcja wirnika i wału, unikająca wad dmuchawy o konstrukcji dzielonej
4. Przyjąć importowane uszczelnienia olejowe wykonane z gumy fluorowej o lepszej odporności na zużycie i odporności na wysokie temperatury.
5. Niski poziom hałasu, niskie wibracje i zużycie energii.



Parametr

Port Dia Prędkość Przepływ powietrza na wlocie (m3 / min) i moc na wale (KW) w różnych warunkach
10kpa 20kpa 30kpa 40kpa 50kpa
obr./min m3 / min KW m3 / min KW m3 / min KW m3 / min KW m3 / min KW
150 (6 '') 850 16,66 4,61 15,65 8,08 14,89 11,00 14,23 13,94
1000 20.02 5.43 19.01 9,50 18,25 12,94 17,60 16,40 17.04 20,39
1150 23,38 6.24 22,37 10,93 21,61 14,88 20,96 18,86 20,40 23,45
1250 25,62 6,78 24,61 11,88 23,85 16,18 23.20 20,50 22,64 25,49
1400 28,99 7,60 27,98 13,30 27,21 18.12 26,56 22,96 26,00 28,55
1500 31,23 8.14 30,22 14,25 29,46 19,41 28,81 24,60 28,25 30,59
1650 34,59 8,96 33,58 15,68 32,82 21,35 32,17 27,05 31,61 33,65
1800 37,95 9,77 36,94 17.01 36,18 23,29 35,53 29,51 34,97 36,71



Funkcje:

1. Spiralne koła zębate rozrządu dla płynnej pracy
2. Kompaktowy, elastyczny w instalacji daje użytkownikom większy wybór.
3. Zintegrowana struktura wirnika lepsza od struktury dzielonej, bardziej stabilna w przenoszeniu mocy
4. Przyjmij importowane uszczelnienia olejowe wykonane z gumy fluorowej, która ma doskonałą odporność na zużycie i wysoką temperaturę.
5. Małe wibracje i ekonomiczne zużycie energii.



Zasada działania

Roots blower is a cubage blower, and it discharges a fixed amount of air in proportion to its rotation speed. Dmuchawa Rootsa jest dmuchawą kubaturową i wyrzuca stałą ilość powietrza proporcjonalnie do prędkości obrotowej. Every rotation, there is two lobes to finish three times absorbing and dischargeing air. Przy każdym obrocie są dwa płaty, które trzykrotnie kończą absorbowanie i odprowadzanie powietrza. Compared with two lobes blower, it is of less air pulses, smaller load change, higher strength, lower noise and vibration. W porównaniu z dmuchawą z dwoma płatami ma mniej impulsów powietrza, mniejszą zmianę obciążenia, wyższą wytrzymałość, mniejszy hałas i wibracje.

Two paraller shafts have three lobes each, all the lobes keep small clearance with each other and housing inside. Dwa wałki równoległe mają po trzy płaty, wszystkie płaty zachowują niewielki odstęp między sobą i obudowę w środku. Every lobes rotatiomn, a certain air will be absorbed at inlet and transfeered form the housing inside surface to blower's diacharge port. Każdej rotacji płatów, pewne powietrze zostanie wchłonięte na wlocie i przeniesione z wewnętrznej powierzchni obudowy do portu rozładowania dmuchawy.

Two shafts will be turned by the timing gears, no any touching between lobes, so it can be turned at high speed without any lubrication inside. Dwa wałki będą obracane przez koła zębate rozrządu, bez dotykania między płatami, dzięki czemu można je obracać z dużą prędkością bez smarowania w środku. It has the following chaaracteristics: simply configuration; Ma następujące cechy: po prostu konfiguracja; running smoothly;good performance stabilization. działa płynnie; dobra stabilizacja wydajności. It has been widely applied in various industries. Jest szeroko stosowany w różnych branżach.

Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania 0

Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania 1



Struktura korpusu dmuchawy

 Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania 2

Nie. Częściowe imię Ilość   Nie. Częściowe imię Ilość   Nie. Częściowe imię Ilość
1 Stopa 2)   9 Lewa pokrywa końcowa 1   17 Zbiornik oleju 1
2) Śruba sześciokątna 4   10 Okrągła szpilka 4   18 Koło zębate 2)
3) Uszczelka przeciwpyłowa 1   11 Obudowa 1   19 Klucz 2)
4 Napęd wirnika 1   12 Uszczelka olejowa 4   20 Tuleja osiowa 2)
5 Łożysko 2)   13 Prawa pokrywa końcowa 1   21 Łożysko 2)
6 Napędzany wirnik 2)   14 Śruba 16   22 Płyta łożyskowa 2)
7 Kubek na kurz 1   15 Odpowietrznik 1   23 Regulowana podkładka kilka
8 Smarowniczka 2)   16 Śruba 8   24 Nakrętka magnetyczna 1



Rysunek montażowy zestawu dmuchawy



Żelazo Niestandardowa dmuchawa z trzema płatami korzeniowymi 10-80 kpa Różnica ciśnienia rozładowania 3



Standardowa dostawa zakresu
1. dmuchawa z odkrytym wałem
2. zawór bezpieczeństwa
3. zawór zwrotny waflowy (typ slim)
4. tłumik wlotowy (z filtrem powietrza)
5. tłumik wylotowy
6. podstawa publiczna (z osłoną paska)
7. elastyczny gumowy przegub i podkładka amortyzująca
8. koło pasowe silnika
9. miernik ciśnienia
10. Pasek klinowy
11. śruby i nakrętki oraz inne części łączące
12. silnik elektryczny
