Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001/CE |
Numer modelu: | BK6005 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportuj standardowe drewniane pudełko |
Czas dostawy: | 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
Zasady płatności: | L / C, T / T |
Możliwość Supply: | 100 zestawów miesięcznie |
Pojemność powietrza: | 4,58-12.74m3 / min | Różnica ciśnień na wylocie: | 10–80 kpa |
---|---|---|---|
Moc silnika: | 2,2–22 kW | Otwór wylotowy: | DN80 (3 ”) |
Rodzaj chłodzenia: | powietrze | Podanie:: | Napowietrzanie, płukanie zwrotne, przenoszenie pneumatyczne, stosowane do uzdatniania wody, cementu, |
Łożysko: | Opcja NSK, SKF | kolor: | standardowy RAL6011 lub niestandardowy |
High Light: | Dmuchawa korzeniowa o wysokim ciśnieniu 80kpa,mała dmuchawa wysokociśnieniowa do korzeni,dmuchawa obrotowa do korzeni wysokociśnieniowych |

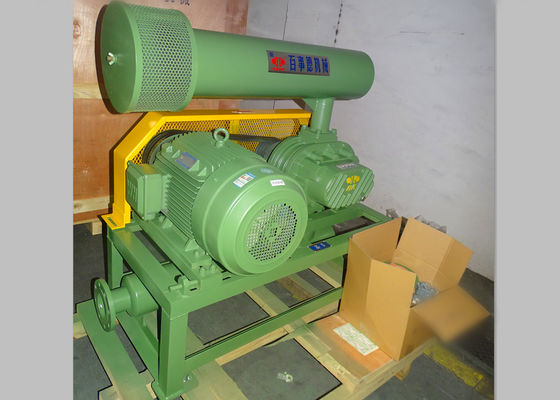

Napowietrzanie Three Lobe Roots Blower, Rotary Blower, 10KPA - 80KPA, dmuchawa powietrza
O BK
BK Roots Blower to rodzaj produktu zaprojektowanego i wyprodukowanego zgodnie z krajowymi normami.
Dmuchawa tego typu znajduje szerokie zastosowanie w oczyszczaniu ścieków wykorzystywanych jako areator.
Dane techniczne:
Model |
BK6005 |
Pojemność powietrza |
3,54-11,74m²3/min |
Ciśnienie różnicowe tłoczenia |
10-80KPA |
Prędkość obrotowa |
850-1800 obr/min |
Typ silnika |
2.2KW-22KW 380/400/415/440V, 3 FAZY, 50/60HZ |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB dla Twojej opcji |
Typ instalacji |
Standard: typ poziomy. Typ pionowy dostępny dla Twojej opcji |
NW dmuchawy bez silnika |
241 kg |
Wielkość opakowania Ok. |
1,5 * 1,05 * 1,75 m (długość * szerokość * wysokość) |
Cechy:
1. Przekładnie zębate typu śrubowego zapewniające płynną pracę
2. Kompaktowa, elastyczność w instalacji daje użytkownikom większy wybór.
3. Integralna struktura wirnika i wału, aby uniknąć wad podzielonej struktury;
4. Zainstalowane są uszczelnienia olejowe SKF wykonane z kauczuku fluorowego o dobrej odporności na zużycie i odporności na wysokie temperatury.
5. Niskie wibracje i małe zużycie energii.
Arkusz parametrów
Model | Średnica portu (MM) | Prędkość | Przepływ powietrza wlotowego (m3 / min) i moc na wale (KW) | |||||||||||||||
0.1kgf/cm2 | 0,2 kgf/cm2 | 0,3 kgf/cm2 | 0,4 kgf/cm2 | 0,5 kgf/cm2 | 0,6 kgf/cm2 | 0,7 kgf/cm2 | 0,8 kgf/cm2 | |||||||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
0,01 MPa | 0,02Mpa | 0,03 MPa | 0,04Mpa | 0,05Mpa | 0,06 MPa | 0,07 MPa | 0,08 MPa | |||||||||||
obr/min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK6005 | 80 (3") | 850 | 5.01 | 1,66 | 4,58 | 2,95 | 4.26 | 3.90 | 3,99 | 4,87 | 3,75 | 6.00 | 3,54 | 7.13 | ||||
1000 | 6.07 | 1,95 | 5.65 | 3.47 | 5,33 | 4,59 | 5,05 | 5,73 | 4,82 | 7.06 | 4,60 | 8.39 | 4,40 | 9.45 | 4.22 | 10.73 | ||
1150 | 7.13 | 2,24 | 6,71 | 3,99 | 6,39 | 5.28 | 6.11 | 6.59 | 5.88 | 8.12 | 5,67 | 9,65 | 5,46 | 10.87 | 5.29 | 12.33 | ||
1250 | 7,84 | 2,44 | 7,42 | 4.34 | 7.10 | 5,74 | 6,82 | 7.16 | 6.59 | 8.82 | 6,38 | 10.49 | 6.17 | 11,82 | 5,99 | 13.41 | ||
1400 | 8.91 | 2.73 | 8.48 | 4,86 | 8.16 | 6,43 | 7,89 | 8.02 | 7,65 | 9.88 | 7,44 | 11,74 | 7.23 | 13.24 | 7.06 | 15.02 | ||
1500 | 9,61 | 2,92 | 9.19 | 5.21 | 8.87 | 6,89 | 8.59 | 8.60 | 8.36 | 10.59 | 8.15 | 12.58 | 7,94 | 14.18 | 7,76 | 16.09 | ||
1650 | 10.68 | 3,22 | 10.25 | 5,73 | 9.93 | 7.58 | 9,66 | 9.46 | 9.42 | 11,65 | 9.21 | 13.84 | 9.00 | 15,60 | 8.83 | 17,70 | ||
1800 | 11,74 | 3,51 | 11.31 | 6.25 | 11.00 | 8.27 | 10,72 | 10.32 | 10.49 | 12.71 | 10.27 | 15.10 | 10.07 | 17.02 | 9.89 | 19.31 |
Struktura głównego korpusu dmuchawy
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
1 |
Stopa |
2 |
|
9 |
Lewa pokrywa końcowa |
1 |
|
17 |
Zbiornik oleju |
1 |
2 |
Śruba sześciokątna |
4 |
|
10 |
Okrągła szpilka |
4 |
|
18 |
Koło zębate |
2 |
3 |
Uszczelka przeciwpyłowa |
1 |
|
11 |
Obudowa |
1 |
|
19 |
Klucz |
2 |
4 |
Wirnik napędowy |
1 |
|
12 |
Uszczelka olejowa |
4 |
|
20 |
Tuleja osiowa |
2 |
5 |
Łożysko |
2 |
|
13 |
Prawa pokrywa końcowa |
1 |
|
21 |
Łożysko |
2 |
6 |
Napędzany wirnik |
2 |
|
14 |
Śruba |
16 |
|
22 |
Płyta łożyska |
2 |
7 |
Kubek na kurz |
1 |
|
15 |
Odpowietrznik |
1 |
|
23 |
Regulowana podkładka |
kilka |
8 |
Smarowniczka |
2 |
|
16 |
Śruba |
8 |
|
24 |
Nakrętka magnetyczna |
1 |
Rysunek montażowy pakietu dmuchawy
Standardowa dostawa zakresu
1. główny korpus dmuchawy
2. zawór bezpieczeństwa
3. zawór zwrotny
4. tłumik wlotowy (z filtrem powietrza)
5. tłumik rozładowania
6. podstawa publiczna (z osłoną na pasek)
7. gumowe elastyczne złącze i podkładka amortyzująca;
8. koło pasowe silnika
9. manometr
10. Pasek klinowy
11. śruby i nakrętki oraz inne części łączące
12. silnik elektryczny
