Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001 / ISO14001 / CE |
Numer modelu: | BK5003 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportuj standardowe drewniane pudełko |
Czas dostawy: | 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
Zasady płatności: | L / C, T / T |
Możliwość Supply: | 110 ZESTAWÓW miesięcznie |
Pojemność powietrza: | 1,72-1,75 m3 / min | Różnica ciśnień na wylocie: | 10–80 kpa |
---|---|---|---|
Moc silnika: | 2,2 - 15 kW | Główne materiały: | Żeliwo |
Pochodzenie technologii: | USA | Ochłodzony: | naturalnym powietrzem |
High Light: | 7,38 M3 / min dmuchawa korzeni wyporowa,dmuchawa korzeni 60KPA |

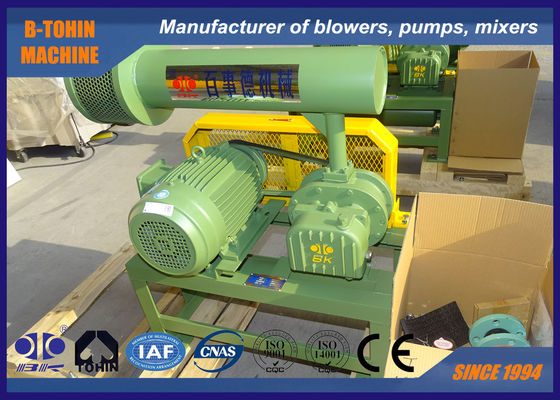

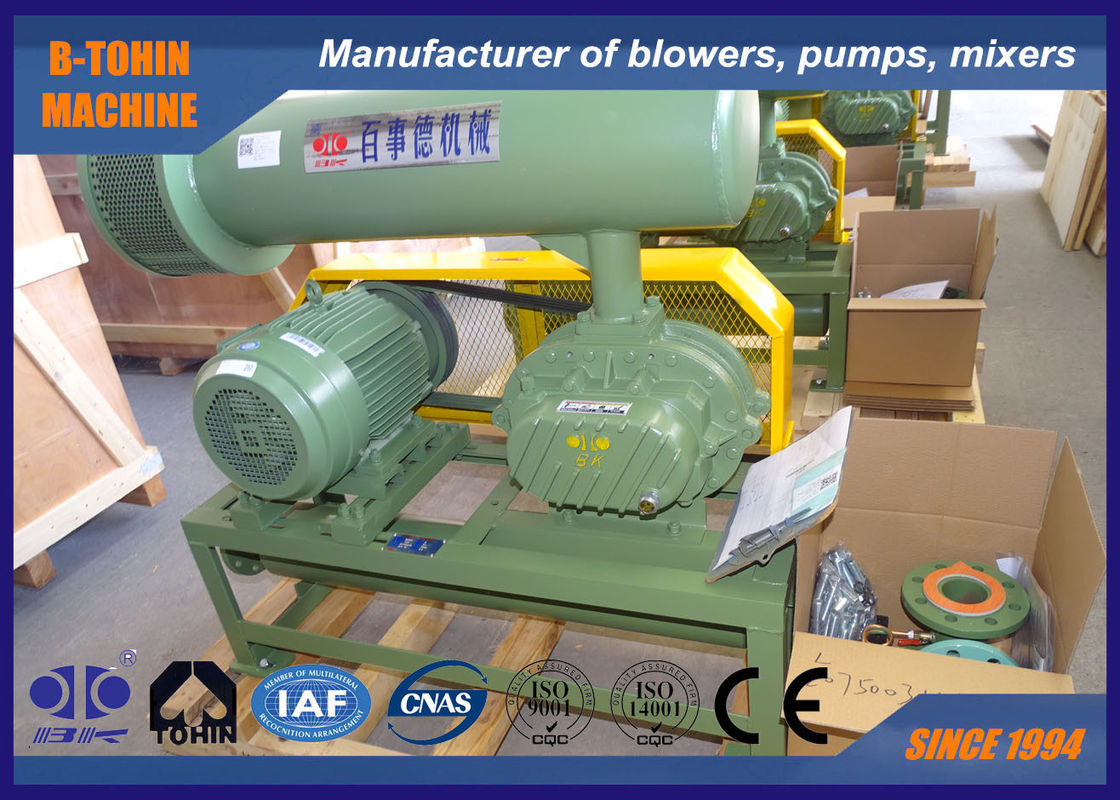

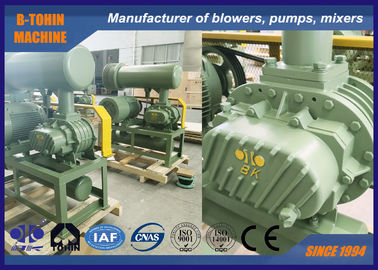

Dmuchawa krzywkowa z kutego żelaza o ciśnieniu 10-60KPA do uzdatniania wody weste
B-Tohin to profesjonalny producent, który produkuje dmuchawy do korzeni z kutego żelaza.Posiadamy niezależny dział badawczy, który projektuje i wytwarza nowe produkty zgodnie ze specjalnymi wymaganiami klientów.
Specyfikacje:
Model |
BK5003 |
Pojemność powietrza |
1,72-1,75 m3 / min |
Różnica ciśnień na wylocie |
10-80 KPA |
Prędkość obrotowa |
850-2000 obr./min |
Typ silnika |
2,2-18,5 kW |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB dla twojej opcji |
Rodzaj instalacji |
Standard: typ poziomy. Typ pionowy dostępny dla twojej opcji |
Kolor | Indywidualne, standard RAL6011 |
Rozmiar opakowania ok. |
1,8 * 1,3 * 2,1 m (długość * szerokość * wysokość) |
Cechy:
1. Przekładnie zębate typu śrubowego zapewniające płynną pracę
2. Kompaktowa, elastyczność instalacji daje użytkownikom większy wybór.
3. Integralna struktura wirnika lepsza od struktury dzielonej, bardziej stabilna w przenoszeniu mocy
4. Niski poziom hałasu i wibracji, kompaktowe i ekonomiczne zużycie energii.
5. Konstrukcja nośna wlotu i wylotu zapewniająca elastyczność montażu.
Arkusz parametrów
Model | Średnica portu (MM) | Prędkość | Przepływ powietrza wlotowego (m3/ min) i moc na wale (KW) | |||||||||||||||
0,1 kgf / cm2 | 0,2 kgf / cm2 | 0,3 kgf / cm2 | 0,4 kgf / cm2 | 0,5 kgf / cm2 | 0,6 kgf / cm2 | 0,7 kgf / cm2 | 0,8 kgf / cm2 | |||||||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | 0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||||||
rpm | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||
BK4005 | 40 (1,5 cala) |
1500 | 1.01 | 0.82 | 0.81 | 0.96 | 0.66 | 1.11 | 0.53 | 1.25 | 0.42 | 1.40 | ||||||
1650 | 1.16 | 0,90 | 0.96 | 1.06 | 0.81 | 1.22 | 0.68 | 1.38 | 0.57 | 1.54 | 0.53 | 1.80 | ||||||
1800 | 1.31 | 0.98 | 1.12 | 1.16 | 0.96 | 1.33 | 0.85 | 1.50 | 0,74 | 1.68 | 0.68 | 1,90 | ||||||
1900 | 1.42 | 1.04 | 1.20 | 1.22 | 1.11 | 1.40 | 1.05 | 1.59 | 0.93 | 1.77 | 0,73 | 1,95 | 0,73 | 2.14 | ||||
2150 | 1.65 | 1.17 | 1.45 | 1.38 | 1.30 | 1.59 | 1.17 | 1.80 | 1.06 | 2.00 | 0.96 | 2.21 | 0.87 | 2.42 | 0,78 | 2.63 | ||
2300 | 1.80 | 1.26 | 1.60 | 1.48 | 1.45 | 1.70 | 1.32 | 1,92 | 1.21 | 2.14 | 1.11 | 2.36 | 1.02 | 2.59 | 0.93 | 2.81 |
Budowa korpusu dmuchawy
Nie. |
Częściowe imię |
Ilość. |
|
Nie. |
Częściowe imię |
Ilość. |
|
Nie. |
Częściowe imię |
Ilość. |
1 |
Stopa |
2 |
|
9 |
Lewa pokrywa końcowa |
1 |
|
17 |
Zbiornik oleju |
1 |
2 |
Śruba sześciokątna |
4 |
|
10 |
Kołek okrągły |
4 |
|
18 |
Koło zębate |
2 |
3 |
Uszczelka przeciwpyłowa |
1 |
|
11 |
Obudowa |
1 |
|
19 |
Klucz |
2 |
4 |
Wirnik napędowy |
1 |
|
12 |
Uszczelka olejowa |
4 |
|
20 |
Tuleja osiowa |
2 |
5 |
Łożysko po stronie napędu |
2 |
|
13 |
Prawa osłona końcowa |
1 |
|
21 |
Łożysko końca przekładni |
2 |
6 |
Wirnik napędzany |
2 |
|
14 |
Śruba |
16 |
|
22 |
Płyta łożyskowa |
2 |
7 |
Okładka ochronna |
1 |
|
15 |
Odpowietrznik |
1 |
|
23 |
Regulowana podkładka |
kilka |
8 |
Smarowniczka |
2 |
|
16 |
Śruba |
8 |
|
24 |
Nakrętka magnetyczna |
1 |
Rysunek montażowy pakietu dmuchawy
Standardowy zakres dostawy
1. dmuchawa z wolnym wałem
2. zwolnić zawór
3. płytkowy zawór zwrotny (wąski)
4. tłumik wlotu (z filtrem powietrza)
5. tłumik wylotu
6. podstawa publiczna (z osłoną paska)
7. gumowe złącze elastyczne i amortyzator
8. koło pasowe silnika
9. miernik ciśnienia
10. Pasek klinowy
11. śruby i nakrętki oraz inne części łączące
12. elektryczny silnik trójfazowy
Standardowy zakres dostawy
1. obudowa przeciwpyłowa wykonana ze stali kolorowej lub obudowa akustyczna wykonana ze stali
2. automatyczny start odciążony zawór startowy
3. szafa sterownicza
4. możliwość malowania na zamówienie
