Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001/CE |
Numer modelu: | BK7011 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
Czas dostawy: | 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 100 zestawów miesięcznie |
Pojemność powietrza: | 10,90–31,51 m3 / min | Różnica ciśnień na wylocie: | 10–70 kPa |
---|---|---|---|
Moc silnika: | 5,5–45 kW | Otwór wylotowy: | DN150 (6 ”) |
Podanie:: | Napowietrzanie, płukanie zwrotne, przenoszenie pneumatyczne, stosowane do uzdatniania wody, cementow | Główne materiały: | Żeliwo |
Pochodzenie technologii: | USA | Połączony przez: | Pasek i koło pasowe |
Ochłodzony: | naturalnym powietrzem | ||
High Light: | Dmuchawa wysokociśnieniowa typu root,dmuchawa krzywkowa korzeni żeliwnych,dmuchawa krzywkowa korzeni 10kpa |

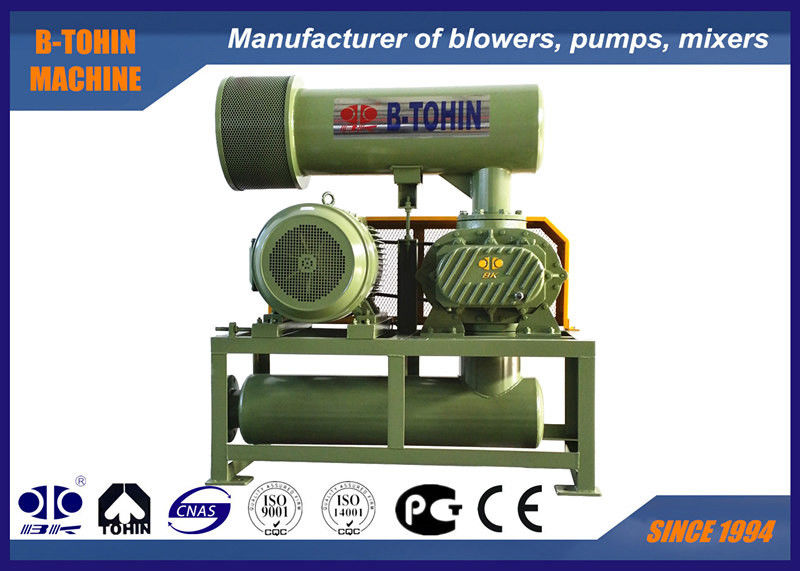

Dmuchawa korzeniowa z żeliwa, sprężarka powietrza Roots, ciśnienie 10-70KPA
B-Tohin to profesjonalny producent produkujący żeliwne dmuchawy krzywkowe do korzeni.
I mamy niezależny dział badawczy do projektowania i tworzenia nowych produktów zgodnie ze specjalnymi wymaganiami klientów.
Dane techniczne:
Model |
BK7011 |
Pojemność powietrza |
10,90-31,51m²3/min |
Ciśnienie różnicowe tłoczenia |
10-70KPA |
Prędkość obrotowa |
700-1500 obr/min |
Typ silnika |
5,5 kW-45 kW 380/400/415/440 V, 3 FAZY, 50/60 HZ, dostępny również silnik częstotliwości |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB dla Twojej opcji |
Typ instalacji |
Standard: typ poziomy. Typ pionowy dostępny dla Twojej opcji |
Kolor | Dostosowany, standard RAL6011 |
NW dmuchawy bez silnika |
477 kg |
Wielkość opakowania Ok. |
1,8 * 1,3 * 2,1 m (długość * szerokość * wysokość) |
Cechy:
1. Przekładnie zębate typu śrubowego zapewniające płynną pracę
2. Kompaktowa, elastyczność w instalacji daje użytkownikom większy wybór.
3. Integralna struktura wirnika, bardziej stabilna w przenoszeniu mocy
4. Zastosuj importowane uszczelki olejowe wykonane z gumy fluorowej, która ma niezawodną odporność na zużycie i wysoką temperaturę.
5. Małe wibracje i ekonomiczne zużycie energii.
Arkusz parametrów
Model | Średnica portu (MM) |
Prędkość | Wydajność wlotu (m3/min) i moc na wale (KW) | |||||||
0.1kgf/cm2 | 0,2 kgf/cm2 | 0,3 kgf/cm2 | 0,4 kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0,01 MPa | 0,02Mpa | 0,03 MPa | 0,04Mpa | |||||||
obr/min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK7011 | 150(6") | 700 | 13.57 | 3,77 | 12.67 | 6.60 | 11.97 | 8.98 | 11,41 | 11.87 |
850 | 16.93 | 4,57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | ||
1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18,70 | 12.83 | 18.14 | 16.95 | ||
1150 | 23,66 | 6.19 | 22,76 | 10.84 | 22.07 | 14,75 | 21,50 | 19.50 | ||
1250 | 25,90 | 6,73 | 25,00 | 11,78 | 24.31 | 16.03 | 23,75 | 21.19 | ||
1400 | 29.26 | 7,53 | 28,37 | 13.19 | 27,67 | 17.96 | 27.11 | 23,73 | ||
1500 | 31,51 | 8.07 | 30,61 | 14.13 | 29,91 | 19.24 | 29,35 | 25,43 |
Model | Średnica portu (MM) |
Prędkość | Wydajność wlotu (m3/min) i moc na wale (KW) | |||||||
0,5 kgf/cm2 | 0,6 kgf/cm2 | 0,7 kgf/cm2 | 0,8 kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0,05Mpa | 0,06 MPa | 0,07 MPa | 0,08 MPa | |||||||
obr/min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK7011 | 150(6") | 700 | 10.90 | 14.94 | ||||||
850 | 14.26 | 18.14 | 13,81 | 21,65 | ||||||
1000 | 17,63 | 21,35 | 17.18 | 25.47 | 16,75 | 27.14 | ||||
1150 | 20,99 | 24,55 | 20,54 | 29.30 | 20.11 | 31.21 | ||||
1250 | 23.23 | 26,68 | 22,78 | 31,84 | 22.36 | 33,92 | ||||
1400 | 26,59 | 29.88 | 26.15 | 35,66 | 25,72 | 37,99 | ||||
1500 | 28,84 | 32.02 | 28,39 | 38,21 | 27,96 | 40,70 |
Struktura głównego korpusu dmuchawy
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
1 |
Stopa |
2 |
|
9 |
Lewa pokrywa końcowa |
1 |
|
17 |
Zbiornik oleju |
1 |
2 |
Śruba sześciokątna |
4 |
|
10 |
Okrągła szpilka |
4 |
|
18 |
Koło zębate |
2 |
3 |
Uszczelka przeciwpyłowa |
1 |
|
11 |
Obudowa |
1 |
|
19 |
Klucz |
2 |
4 |
Wirnik napędowy |
1 |
|
12 |
Uszczelka olejowa |
4 |
|
20 |
Tuleja osiowa |
2 |
5 |
Łożysko końca napędu |
2 |
|
13 |
Prawa pokrywa końcowa |
1 |
|
21 |
Łożysko końcowe przekładni |
2 |
6 |
Napędzany wirnik |
2 |
|
14 |
Śruba |
16 |
|
22 |
Płyta łożyska |
2 |
7 |
Okładka ochronna |
1 |
|
15 |
Odpowietrznik |
1 |
|
23 |
Regulowana podkładka |
kilka |
8 |
Smarowniczka |
2 |
|
16 |
Śruba |
8 |
|
24 |
Nakrętka magnetyczna |
1 |
Rysunek montażowy pakietu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa z gołym wałem
2. odciążyć zawór
3. zawór zwrotny waflowy (typ slim)
4. tłumik wlotowy (z filtrem powietrza)
5. tłumik rozładowania
6. podstawa publiczna (z osłoną na pasek)
7. gumowe elastyczne złącze i amortyzator;
8. koło pasowe silnika
9. miernik ciśnienia
10. Pasek klinowy
11. śruby i nakrętki oraz inne części łączące
12. elektryczny silnik 3-fazowy;
FAQ
1. Jakie informacje powinienem podać podczas zapytania?
Odp.: pojemność powietrza
B: Ciśnienie
C: Aplikacja
D: Użyj środowiska (temperatura, ciśnienie atmosferyczne)
E: Czy potrzebujesz silnika?
Lub inne promocje, które nam dasz, będą bardziej doceniane.
2. Jaka jest twoja gwarancja?
Nasza gwarancja wynosi 12 miesięcy od otrzymania dmuchawy do korzeni.W okresie gwarancyjnym bezpłatnie wymieniaj uszkodzone części.Nasz okres gwarancyjny, aby zapewnić terminowe, wysokiej jakości usługi techniczne i ustępstwa cenowe części zamiennych, aby zapewnić ciągłą bezpieczną i wysokiej jakości eksploatację sprzętu.
3. Jaka jest żywotność dmuchawy roots?
W normalnym środowisku użytkowania
A- Żywotność dmuchawy wynosi ponad 10 lat.
B- Żywotność wirnika wynosi ponad 60 000 godzin.
C- Żywotność łożyska wynosi ponad 50 000 godzin.
D- Żywotność przekładni wynosi ponad 60 000 godzin.
4. Jakie są twoje warunki pakowania?
Odp .: Zasadniczo pakujemy nasze towary w skrzynkę ze sklejki bez fumigacji.Jeśli masz prawnie zarejestrowany patent, możemy zapakować towar w Twoje markowe pudełka po otrzymaniu upoważnienia.
5. W jaki sposób twoja fabryka kontroluje jakość produktu?
Posiadamy dział kontroli jakości.Przed wysłaniem produktu sprawdzamy każdy produkt.Jeśli wystąpi problem z jakością, wyprodukujemy nowy.
6. Jakie są twoje warunki płatności?
1. TT 30% JAKO ZALICZKA I TT 70% PO KONTROLI PRZED WYSYŁKĄ.
2.100% nieodwołalnej akredytywy w cenie.
Osoba kontaktowa: Iris Xu
Tel: +8615301523076
