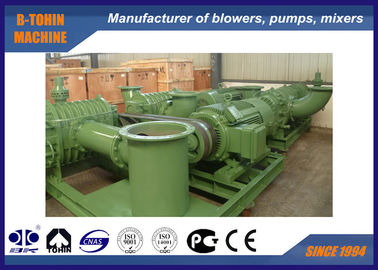

Dwustopniowe Roots Air Blower, wysokociśnieniowa sprężarka korzeniowa dla elektrowni

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	BK
Orzecznictwo:	ISO9001/ISO14001/CE
Numer modelu:	BKD-7000

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	Zbywalny
Szczegóły pakowania:	Eksportuj standardowy drewniany futerał
Czas dostawy:	15 do 30 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Możliwość Supply:	10 ZESTAWÓW MIESIĘCZNIE

Kontakt

Szczegółowy opis produktu

Pojemność powietrza:	80,60-150,88m3/min	Ciśnienie rozładowania:	100-150KPA
Moc silnika:	160-200/220-250/280-400 kW	Otwór wylotowy:	DN300 (12 ”)
Rodzaj połączenia:	Pasek i koło pasowe	Zastosowanie::	Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane przy uzdatnianiu wody, czyszcze
Kolor:	RAL6011	Składający się z:	BKW10034 + BKW10027
Podkreślić:	Dmuchawa w stylu korzeniowym , dmuchawa do uzdatniania wody

150KPA Dmuchawa Roots, dwustopniowa, DN300, dwustopniowa dmuchawa Roots

O BKD

Seria BKD to dwustopniowa dmuchawa Roots. Pomiędzy pierwszym a drugim stopniem dmuchawy zainstalowany jest system chłodzenia pośredniego, który schładza temperaturę powietrza wylotowego z pierwszego stopnia dmuchawy, a następnie temperatura powietrza wlotowego do drugiego stopnia dmuchawy będzie normalna i nie uszkodzi dmuchawy. Dzięki dwustopniowej kompresji, dmuchawa BKD może osiągnąć maksymalne ciśnienie 150KPA.

Specyfikacje

Model	BKD-7000
Wydajność powietrza	80.6-150.88m³/min
Różnica ciśnień wylotowych	100-150KPA
Prędkość obrotowa	850-1400rpm
Objętość wody chłodzącej	160 l/min
Typ silnika	160-200/220-250/280-400KW 380/400/415/440V, 3 FAZY, 50/60HZ
Marka silnika	Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru
Typ instalacji	Standard: typ pionowy
Masa netto dmuchawy bez silnika	4500kg
Rozmiar opakowania Ok.	3.753.453.25m (długośćszerokośćwysokość)
Cechy	1. Chłodzenie wodne łożysk na obu płytach końcowych obniża temperaturę pracy łożysk. 2. Chłodnica pośrednia wyposażona w celu ułatwienia wzrostu temperatury

Arkusz parametrów

Model	Prędkość obrotowa (rpm)		Wydajność wlotowa (m3/min) i moc na wale (KW)								Chłodzenie Woda
			1.0kgf/cm²		1.2kgf/cm²		1.4kgf/cm²		1.5kgf/cm²
			10000mH₂O		12000mH₂O		14000mH₂O		15000mH₂O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	dmuchawaⅠ	dmuchawaⅡ	m³/min	kw	m³/min	kw	m³/min	kw	m³/min	kw	L/min
BKD-7000 Średnica wylotu: DN300(12")	850	850	79.90	175.20	77.20	199.30	75.87	220.60	74.77	232.60	160
	1000	1000	98.20	206.10	95.41	234.50	94.07	259.90	92.98	273.60
	1100	1100	110.30	226.70	107.50	257.90	106.20	285.40	105.10	301.00
	1250	1250	128.50	257.60	125.80	293.10	124.40	324.30	123.30	342.00
	1400	1400	146.80	288.50	144.0	328.30	142.60	363.30	141.50	383.10

Przepływ powietrza i system chłodzenia

Rysunek montażowy pakietu dmuchawy

Dwustopniowe Roots Air Blower, wysokociśnieniowa sprężarka korzeniowa dla elektrowni 1

Standardowy zakres dostawy

1. dmuchawa pierwszego stopnia
2. dmuchawa drugiego stopnia
3. zawór upustowy
4. zawór zwrotny
5. tłumik wlotowy (z filtrem powietrza)
6. tłumik wylotowy
7. podstawa publiczna (z osłoną paska)
8. gumowe złącze elastyczne i podkładka amortyzacyjna
9. koło pasowe
10. manometr
11. pasek klinowy
12. śruby i nakrętki oraz inne części połączeniowe
13. silnik
14. chłodnica pośrednia
