Profesjonalny producent różnego rodzaju dmuchaw
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | BK |
| Orzecznictwo: | ISO9001/ISO14001/CE |
| Numer modelu: | BK9030 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
| Czas dostawy: | 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 50 ZESTAWÓW miesięcznie |
| Rodzaj: | Przesunięcie dodatnie, rodzaj korzeni, transport powietrzny | Pojemność powietrza: | 43,44-122,58 m3 / min |
|---|---|---|---|
| Różnica ciśnień na wylocie: | 10–60 kPa | Moc silnika: | 22–160 kW |
| Otwór wylotowy: | DN300 (12 ”) | Rodzaj chłodzenia: | powietrze |
| Podanie:: | Napowietrzanie, płukanie zwrotne, przenoszenie pneumatyczne, stosowane do uzdatniania wody, cementu, | Główne materiały: | Żeliwo |
| High Light: | wysokociśnieniowa dmuchawa korzeni 22kw,wysokociśnieniowa dmuchawa korzeni 160kw,wysokociśnieniowa dmuchawa korzeni |
||

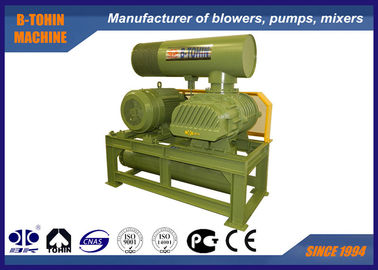

Chłodzenie powietrzem Dmuchawa trzech płatów, 22-160KW, dmuchawa o większej wydajności
BK9030 trzylatowa dmuchawa korzeniowa jest szeroko stosowana w pneumatycznym systemie transportowym, w wielu gałęziach przemysłu, takich jak porcelana, materiały budowlane, papiernictwo, wytapianie, energetyka, ropa naftowa, chemia, tekstylia, akwakultura, oczyszczanie ścieków, żywność itp.
Można go dopasować do tłumika pionowego lub poziomego lub dopasować izolator akustyczny, aby uzyskać najlepszy efekt obniżenia hałasu.Dane techniczne:
Model | BK9030 |
Wydajność powietrza | 43,44-122,58m 3 / min |
Różnica ciśnień rozładowania | 10-60KPA |
Prędkość obrotowa | 700-1500 obr./min |
Typ silnika | 22KW-160KW Dostępne są również 380/400/415 / 440V, 3PHASES, 50 / 60HZ, silnik częstotliwości |
Marka silnika | Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do Twojej opcji |
Rodzaj instalacji | Standard: typ poziomy. Typ pionowy dostępny dla twojej opcji |
| Kolor | Dostosowane, standard RAL6011 |
NW dmuchawy bez silnika | 1550 kg |
Rozmiar opakowania Ok. | 2,62 * 1,78 * 2,5 m (długość * szerokość * wysokość) |
Funkcje:
1. Przy wyposażonych tłumikach wlotu i wylotu hałas dmuchawy jest niski.
2. Zoptymalizowana krzywa wirnika została zastosowana w celu poprawy wydajności dmuchawy.
3. Wydmuchaj czyste powietrze i usuwaj tłuszcz.
4. Technologia CAD / CAM: wirnik wirnika, obudowa, płyta końcowa i inne kluczowe elementy są wykonane przez
przetwarzanie cyfrowe.
5. Dobry wygląd: Maszyna ma zoptymalizowaną konstrukcję, przyjemny kształt i zwartą strukturę.
Arkusz parametrów
| Model | Port Dia (MM) | Prędkość | Wydajność wlotu (m3 / min) i moc wału (KW) | |||||||
| 0,1 kg / cm2 | 0,2 kgf / cm2 | 0,3 kgf / cm2 | 0,4 kg / cm2 | |||||||
| 1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | |||||||
| 0,01Mpa | 0.02Mpa | 0.03Mpa | 0,04Mpa | |||||||
| rpm | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||
| BK9030 | 300 (12 ") | 700 | 53,08 | 17.01 | 49,78 | 27,48 | 47,35 | 37.12 | 45,26 | 42,77 |
| 850 | 66.11 | 20,66 | 62,81 | 33,37 | 60,38 | 45.07 | 58,30 | 51,93 | ||
| 1000 | 79,15 | 24,30 | 75,84 | 39,25 | 73,41 | 53,03 | 71,33 | 61.10 | ||
| 1150 | 92,18 | 27,95 | 88,88 | 45.14 | 86,44 | 60,98 | 84,36 | 70,26 | ||
| 1250 | 100,87 | 30,38 | 97,56 | 49,07 | 95,13 | 66,29 | 93,05 | 77,37 | ||
| 1400 | 113,90 | 34,02 | 110,60 | 54,96 | 108,16 | 74,24 | 106,08 | 85,53 | ||
| 1500 | 122,58 | 36,45 | 119,28 | 58,88 | 116,85 | 79,54 | 114,77 | 91,64 | ||
| Model | Port Dia (MM) | Prędkość | Wydajność wlotu (m3 / min) i moc wału (KW) | |||||||
| 0,5kgf / cm2 | 0,6 kg / cm2 | 0,7 kg / cm2 | 0,8 kg / cm2 | |||||||
| 5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||
| 0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||
| rpm | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||
| BK9030 | 300 (12 ") | 700 | 43,44 | 53,05 | ||||||
| 850 | 56,47 | 64,42 | ||||||||
| 1000 | 69,50 | 75,79 | 67,85 | 90,49 | ||||||
| 1150 | 82,53 | 87,16 | 80,88 | 104,06 | ||||||
| 1250 | 91,22 | 94,74 | 89,57 | 113.11 | ||||||
| 1400 | 104,25 | 106.11 | 102,60 | 126,68 | ||||||
| 1500 | 112,94 | 113,69 | 111,29 | 135,73 | ||||||
Struktura korpusu dmuchawy
Nie. | Częściowe imię | Ilość. | Nie. | Częściowe imię | Ilość. | Nie. | Częściowe imię | Ilość. | ||
1 | Stopa | 2 | 9 | Lewa pokrywa końcowa | 1 | 17 | Zbiornik oleju | 1 | ||
2 | Śruba sześciokątna | 4 | 10 | Round pin | 4 | 18 | Koło zębate | 2 | ||
3 | Pyłoszczelność | 1 | 11 | Obudowa | 1 | 19 | Klawisz | 2 | ||
4 | Wirnik napędowy | 1 | 12 | Uszczelka olejowa | 4 | 20 | Osiowy rękaw | 2 | ||
5 | Łożysko | 2 | 13 | Prawa pokrywa końcowa | 1 | 21 | Łożysko | 2 | ||
6 | Napędzany wirnik | 2 | 14 | Śruba | 16 | 22 | Płyta łożyska | 2 | ||
7 | Kubek na kurz | 1 | 15 | Odpowietrznik | 1 | 23 | Regulowana podkładka | kilka | ||
8 | Smarowniczka | 2 | 16 | Śruba | 8 | 24 | Nakrętka magnetyczna | 1 |
Montaż rysunku pakietu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa z otwartym dnem
2. zawór upustowy ciśnienia
3. zawór zwrotny waflowy (typu slim)
4. Tłumik wlotowy (z filtrem powietrza)
5. Tłumik wylotu
6. baza publiczna (z pokrowcem na pas)
7. gumowy elastyczny łącznik i podkładka amortyzująca
8. koło pasowe silnika
9. miernik ciśnienia Y-60
10. Pasek klinowy
11. śruby i nakrętki oraz inne części łączące
12. silnik elektryczny
