Profesjonalny producent różnego rodzaju dmuchaw
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | BK |
| Orzecznictwo: | ISO9001/ISO14001/CE |
| Numer modelu: | BK10034 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
| Czas dostawy: | 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 50 ZESTAWÓW miesięcznie |
| nazwisko: | Wydmuchacz trójkątny | Rodzaj: | Przemieszczenie dodatnie, typ korzeni, transport powietrzny |
|---|---|---|---|
| Pojemność powietrza: | 750,99-160,60 m3/min | Ciśnienie różnicowe na wylocie: | 10-60KPA |
| Moc silnika: | 37-200 kW | Otwór wylotowy: | DN350 (14 ¢) |
| Rodzaj chłodzenia: | Powietrze | Zastosowanie:: | Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane do uzdatniania wody, cementu, u |
| Główne materiały: | żeliwo | napięcie: | 380 V/400 V/415 V/440 V/niestandardowe |
| Częstotliwość: | 50 Hz/60 Hz | Zastosowanie: | Oczyszczanie ścieków |
| High Light: | dmuchawa z korzeniami,pneumatyczna dmuchawa przenośnikowa |
||

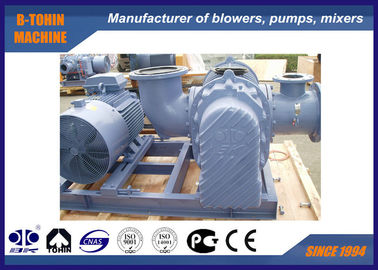

Duże dmuchawy z trzema kulami, średnica DN350, generator tlenowy Roots Compressor
Dmuchawa z trzech płatków składa się z odlewu. Wirnik, wał napędowy, łożysko i inne elementy. Jego zalety, w tym oszczędność energii, długa żywotność, stabilny przepływ powietrza itd., Były szeroko stosowane w wielu dziedzinach, takich jak akwakultura, oczyszczanie ścieków, transport powietrzny / gazowy / zbożowy / biogazowy stc.
Dane techniczne:
Model | BK10034 |
Wydajność powietrza | 75,60-160,60 m 3 / min |
Różnica ciśnień rozładowania | 10-60KPA |
Prędkość obrotowa | 800-1400 obr./min |
Typ silnika | 37KW-200KW Dostępne są również 380/400/415 / 440V, 3PHASES, 50 / 60HZ, silnik częstotliwości |
Marka silnika | Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do Twojej opcji |
Rodzaj instalacji | Standard: typ poziomy. Typ pionowy dostępny dla twojej opcji |
| Kolor | Dostosowane, standard RAL6011 |
NW dmuchawy bez silnika | 2300 kg |
Rozmiar opakowania Ok. | 2.7 * 2.1 * 2.65m (długość * szerokość * wysokość) |
Cechy:
1. Jednostka dmuchawy ma zwartą budowę, która obejmuje dmuchawy, silnik, tłumiki wlotowe i wylotowe,
filtr, elastyczne złącza, zawór odprężający, zawór zwrotny i miernik ciśnienia, może być wyposażony w szafkę sterowniczą i obudowę akustyczną.
2. Kompaktowa konstrukcja, pełna funkcjonalność i wygodna instalacja upraszczają obsługę.
3. Typ trójpłatowy ze zoptymalizowaną krzywą.
4. NSK, łożyska SKF i uszczelki olejowe przystosowane do wysokich osiągów.
Arkusz parametrów
| Model | Port Dia (MM) | Prędkość | Wydajność wlotu (m3 / min) i moc wału (KW) | |||||||
| 0,1 kg / cm2 | 0,2 kgf / cm2 | 0,3 kgf / cm2 | 0,4 kg / cm2 | |||||||
| 1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | |||||||
| 0,01Mpa | 0.02Mpa | 0.03Mpa | 0,04Mpa | |||||||
| rpm | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||
| BK10034 | 350 (14 ") | 800 | 87,76 | 27,88 | 83,76 | 44,50 | 80,72 | 59,84 | 78,29 | 68,79 |
| 900 | 99,90 | 31,36 | 95,90 | 50,06 | 92,86 | 67,33 | 90,43 | 77,39 | ||
| 1000 | 112,04 | 34,84 | 108,03 | 55,62 | 105,00 | 74,81 | 102,57 | 85,99 | ||
| 1100 | 124,18 | 38,33 | 120,17 | 61,18 | 117,14 | 82,29 | 114,71 | 94,59 | ||
| 1250 | 142,39 | 43,56 | 138,38 | 69,52 | 135,35 | 93,51 | 132,92 | 107,48 | ||
| 1400 | 160,60 | 48,78 | 156,59 | 77,87 | 153,55 | 104,73 | 151,13 | 120,38 | ||
| Model | Port Dia (MM) | Prędkość | Wydajność wlotu (m3 / min) i moc wału (KW) | |||||||
| 0,5kgf / cm2 | 0,6 kg / cm2 | 0,7 kg / cm2 | 0,8 kg / cm2 | |||||||
| 5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||
| 0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||
| rpm | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||
| BK10034 | 350 (14 ") | 800 | 75,99 | 85,22 | ||||||
| 900 | 88,13 | 95,87 | ||||||||
| 1000 | 100,27 | 106,52 | 98,32 | 127.05 | ||||||
| 1100 | 112,40 | 117,17 | 110,46 | 139,76 | ||||||
| 1250 | 130,61 | 133,15 | 128,67 | 158,81 | ||||||
| 1400 | 148,82 | 149,13 | 146,88 | 177,87 | ||||||
Struktura korpusu dmuchawy
Nie. | Częściowe imię | Ilość. | Nie. | Częściowe imię | Ilość. | Nie. | Częściowe imię | Ilość. | ||
1 | Stopa | 2 | 9 | Lewa pokrywa końcowa | 1 | 17 | Zbiornik oleju | 1 | ||
2 | Śruba sześciokątna | 4 | 10 | Round pin | 4 | 18 | Koło zębate | 2 | ||
3 | Uszczelka antypoślizgowa | 1 | 11 | Obudowa | 1 | 19 | Klawisz | 2 | ||
4 | Wirnik napędowy | 1 | 12 | Uszczelka olejowa | 4 | 20 | Osiowy rękaw | 2 | ||
5 | Łożysko | 2 | 13 | Prawa pokrywa końcowa | 1 | 21 | Łożysko | 2 | ||
6 | Napędzany wirnik | 2 | 14 | Śruba | 16 | 22 | Płyta łożyska | 2 | ||
7 | Kubek na kurz | 1 | 15 | Odpowietrznik | 1 | 23 | Regulowana podkładka | kilka | ||
8 | Smarowniczka | 2 | 16 | Śruba | 8 | 24 | Nakrętka magnetyczna | 1 |
Montaż rysunku pakietu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa z otwartym dnem
2. zawór upustowy ciśnienia
3. zawór zwrotny waflowy (typu slim)
4. Tłumik wlotowy (z filtrem powietrza)
5. Tłumik wylotu
6. baza publiczna (z pokrowcem na pas)
7. gumowy elastyczny łącznik i podkładka amortyzująca
8. koło pasowe silnika
9. manometr
10. Pasek klinowy
11. śruby i nakrętki oraz inne części łączące
12. silnik elektryczny
