Profesjonalny producent różnego rodzaju dmuchaw
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | BK |
| Orzecznictwo: | ISO9001/ISO14001/CE |
| Numer modelu: | BKW8024 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
| Czas dostawy: | 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 50 ZESTAWÓW miesięcznie |
| Imię: | Roots Rotary Lobe Dmuchawa | Rodzaj: | Korzenie dodatniego przemieszczenia, trzy płaty |
|---|---|---|---|
| Pojemność powietrza: | 22,74–66,05 m3 / min | Różnica ciśnień na wylocie: | 60–80 kPa |
| Moc silnika: | 45-132 W. | Otwór wylotowy: | DN250 (10 ”) |
| Typ napędzany: | napędzany silnikiem, połączony paskiem i kołem pasowym | Rodzaj instalacji: | dostępne również w poziomie, w pionie |
| High Light: | obrotowa dmuchawa dodatnia,dmuchawa obrotowa |
||

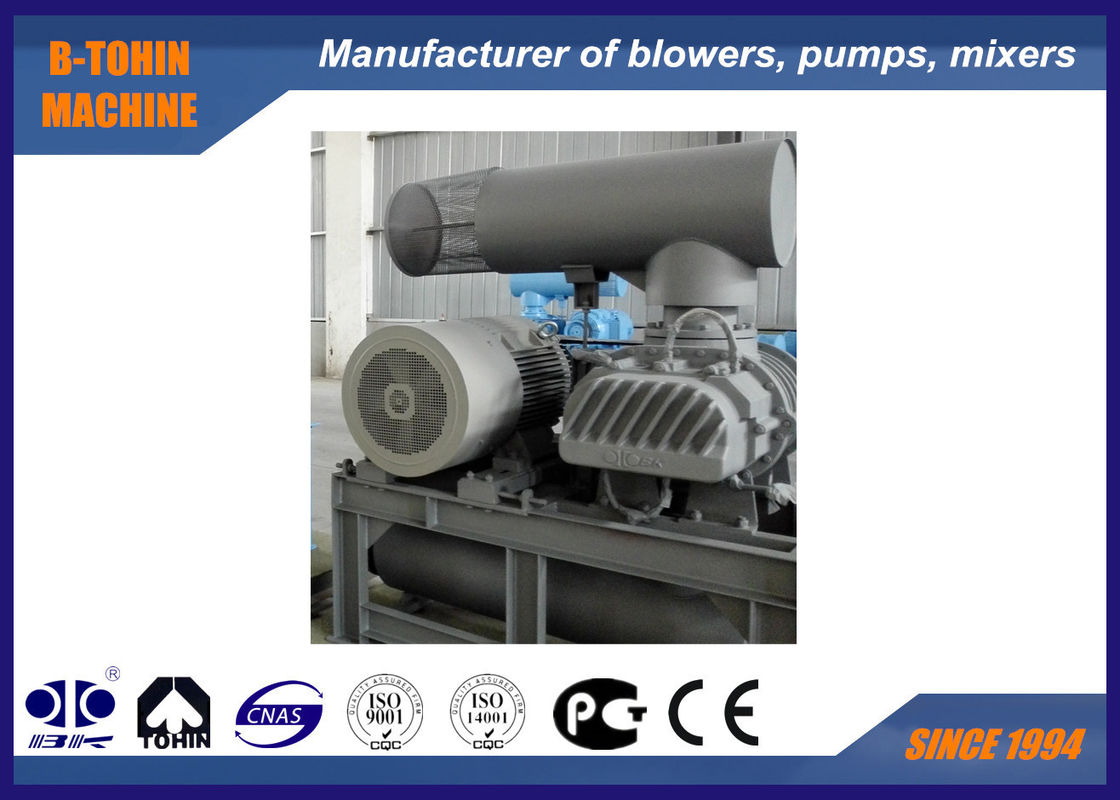

Dmuchawa obrotowa z żeliwa korzeniowego, wydajność 3600 m3 / godzinę dmuchawa korzeniowa
Roots blower is a kind of volumetric blower whose air capacity and revolution have formed a proportion. Dmuchawa Rootsa jest rodzajem dmuchawy wolumetrycznej, której pojemność powietrza i obrót stanowiły proporcję. Each rotation of the three-lobe type blower needs three times of air suction& discharge of two-lobes. Każdy obrót dmuchawy trójskładnikowej wymaga trzykrotnego zasysania powietrza i rozładowania dwóch płatów. Compared to two-lobe type blower, three lobe roots blower have the characteristics of low air pulsation and more stable operation. W porównaniu z dmuchawą dwupłatkową, dmuchawa z trzema płatami ma właściwości niskiej pulsacji powietrza i bardziej stabilnej pracy.
It has two lobes on the two parallel bearings. Ma dwa płaty na dwóch równoległych łożyskach. There are small tiny spaces between lobes, elliptic casing as well as each lobe. Pomiędzy płatami, eliptyczną obudową oraz każdym płatem znajdują się małe, małe odstępy. he lobes' uniform speed rotation at opposite directions makes the certain quantity air circled by casing and lobes transported form the suction side to the discharge side. Jednolity obrót płatów w przeciwnych kierunkach powoduje, że pewna ilość powietrza krąży wokół obudowy i płatów transportowanych od strony ssącej do strony tłocznej.
Dane techniczne
Model | BKW8024 |
Pojemność powietrza | 22,74–66,05 m3)/ min |
Różnica ciśnień na wylocie | 60–80 kPa |
Prędkość obrotowa | 700-1500 obr./min |
Ilość wody chłodzącej | 20 l / min |
Typ silnika | 45-132 kW |
Marka silnika | Standard: silnik Siemens Beide lub Wannan |
Rodzaj instalacji | Standard: typ poziomy. |
NW dmuchawy bez silnika | 1160 kg |
Rozmiar opakowania Ok. | 2,28 * 1,51 * 2,45 m (L * W * H) |
funkcje
1. Poprawiono krzywe wirnika w celu oszczędzania energii od 15 do 25%
2. Dmuchawa do korzeni BKW ma dobre właściwości uszczelniające dzięki zastosowaniu gumowego materiału uszczelniającego.
3. Dokładność przekładni to piąta klasa, a główne części są obrabiane NC, aby zapewnić płynną pracę.
4. Niskie wibracje dzięki dokładnemu wyważeniu dynamicznemu.
5. Transportowane powietrze jest czyste i wolne od oleju lub pyłu.
Arkusz parametrów
| Model | Prędkość | Wydajność wlotowa (m3 / min) i moc na wale (KW) | Chłodzenie woda | |||||
| 0,6 kgf / cm2 | 0,7 kgf / cm2 | 0,8 kgf / cm2 | ||||||
| 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | ||||||
| 0,06 MPa | 0,07 MPa | 0,08 MPa | ||||||
| obr./min | m3 / min | KW | m3 / min | KW | m3 / min | KW | L / min | |
BKW8024 | 700 | 23,85 | 39,10 | 22,74 | 47,51 | 20 | ||
| 850 | 31,76 | 47,48 | 30,65 | 55.06 | ||||
| 1000 | 39,67 | 55,86 | 38,56 | 64,78 | 37,67 | 73,70 | ||
| 1150 | 47,59 | 64,24 | 46,48 | 74,50 | 45,58 | 84,76 | ||
| 1250 | 52,86 | 69,82 | 51,75 | 80,98 | 50,86 | 92,13 | ||
| 1400 | 60,77 | 78,20 | 59,67 | 90,69 | 58,77 | 103,19 | ||
| 1500 | 66,05 | 83,78 | 64,94 | 97,17 | 64,05 | 110,56 | ||
Struktura korpusu dmuchawy
Kierunek przepływu wody chłodzącej
Rysunek montażowy zestawu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa wału
2. tłumik wlotowy (z filtrem powietrza)
3. tłumik wylotowy
4. zwolnić zawór
5. zawór zwrotny
6. elastyczny staw
7. manometr
8. koło pasowe dmuchawy i koło pasowe silnika
9. Pasek klinowy
10. osłona paska
11. baza publiczna
12. silnik
