Profesjonalny producent różnego rodzaju dmuchaw
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | BK |
| Orzecznictwo: | ISO9001/ISO14001 |
| Numer modelu: | YU-EG100 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
| Czas dostawy: | 15 do 30 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
| Możliwość Supply: | 20 zestawów miesięcznie |
| Pojemność: | 4,29–9,81 m3 / min | Różnica ciśnień na wylocie: | 10–70 kPa |
|---|---|---|---|
| Rozmiar otworu: | DN100 (4 ”) | Rodzaj chłodzenia: | woda |
| Rodzaj połączenia: | Napędzany paskiem | Pasek i koło pasowe: | Biogaz, gazy odlotowe, transportowanie materiałów wybuchowych |
| High Light: | dmuchawa do gazu wysypiskowego,dmuchawa do gazu ziemnego |
||

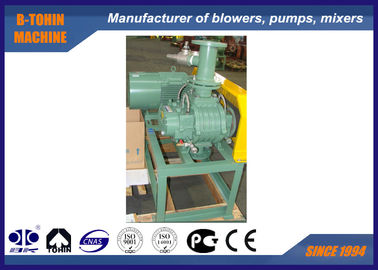

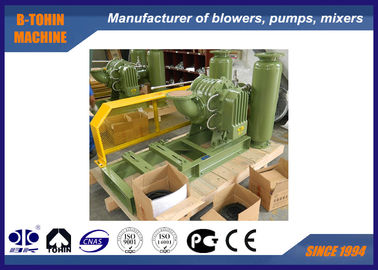

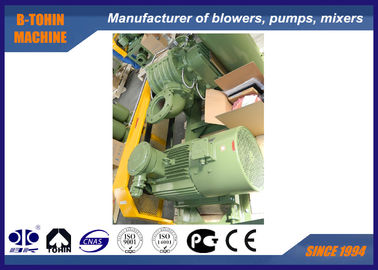

Produkt żrący Dmuchawa do biogazu, dmuchawa do gazów alkalicznych i kwaśnych
funkcje
1. Zwarta konstrukcja, wlot i wylot ta sama konstrukcja, różne rodzaje instalacji
2. Zintegrowana konstrukcja wirnika i wału, bardziej stabilna w działaniu
3. Struktura chłodzenia wodą, która może poprawić warunki pracy łożyska, unikając wzrostu temperatury.
4. Natryskiwanie specjalnej powłoki (PTFE) o wysokiej odporności na korozję i przyklejenie wirnika i części mających kontakt z przepływem.
5. Dmuchawa jest przeznaczona do aplikacji specjalnego medium zawierającego kwas, zasady i inne żrące gazy.
Dane techniczne
|
Model |
YU-EG100 |
|
Pojemność powietrza |
4,29–9,81 m3)/ min |
|
Różnica ciśnień na wylocie |
10–70 kPa |
|
Prędkość obrotowa |
1000-1600 obr./min |
|
Ilość wody chłodzącej |
10 l / min |
|
Typ silnika |
2,2–18,5 kW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, silnik przeciwwybuchowy |
|
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
|
Rodzaj instalacji |
Standard: typ pionowy |
|
NW dmuchawy bez silnika |
255 kg |
|
Rozmiar opakowania Ok. |
1,45 * 1,0 * 1,35 m (długość * szerokość * wysokość) |
Arkusz parametrów
| Model |
Port Dia (mm) |
Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem |
Chłodzenie woda |
||||||||
| Prędkość obr./min |
0,1 kgf / cm2 | 0,2 kgf / cm2 | 0,3 kgf / cm2 | 0,4 kgf / cm2 | |||||||
| 1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | ||||||||
| 0,01Mpa | 0,02 MPa | 0,03 MPa | 0,04Mpa | ||||||||
| m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||||
| YU-EG 5006 |
100 (4 ") | 1000 | 5,75 | 1,78 | 5.33 | 2,98 | 5.01 | 4.52 | 4,74 | 5.19 | 10 |
| 1150 | 6,77 | 2.04 | 6,35 | 3,43 | 6,02 | 5,20 | 5,75 | 5,97 | |||
| 1250 | 7,44 | 2.22 | 7,02 | 3,73 | 6,70 | 5,65 | 6,43 | 6,49 | |||
| 1350 | 8.12 | 2,40 | 7,70 | 4.03 | 7.37 | 6.11 | 7.10 | 7,01 | |||
| 1500 | 9.13 | 2,66 | 8,71 | 4,47 | 8,39 | 6,78 | 8.12 | 7,79 | |||
| 1600 | 9,81 | 2,84 | 9,39 | 4,77 | 9.06 | 7.24 | 8,79 | 8,31 | |||
| Model |
Port Dia (mm) |
Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem |
Chłodzenie woda |
||||||||
| Prędkość obr./min |
0,5 kgf / cm2 | 0,6 kgf / cm2 | 0,7 kgf / cm2 | 0,8 kgf / cm2 | |||||||
| 5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | ||||||||
| 0,05Mpa | 0,06 MPa | 0,07 MPa | 0,08 MPa | ||||||||
| m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||||
| YU-EG 100 |
100 (4 ") | 1000 | 4.50 | 6.39 | 4.29 | 7,58 | 10 | ||||
| 1150 | 5.52 | 7.34 | 5.31 | 8,72 | 5.10 | 9,83 | |||||
| 1250 | 6.19 | 7,98 | 5,98 | 9,47 | 5,78 | 10,69 | |||||
| 1350 | 6,87 | 8,62 | 6.66 | 10,23 | 6,45 | 11,55 | |||||
| 1500 | 7,88 | 9.58 | 7,67 | 11,37 | 7,47 | 12,83 | |||||
| 1600 | 8.56 | 10,22 | 8,35 | 12,13 | 8.14 | 13,68 | |||||
Struktura korpusu dmuchawy
Rysunek montażowy zestawu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa wału
2. podciśnieniowy zawór upustowy
3. zawór zwrotny
4. tłumik wlotowy (z filtrem)
5. tłumik rozładowania
6. podstawa publiczna (z osłoną paska)
7. elastyczny gumowy przegub i podkładka amortyzująca
8. koło pasowe
9. manometr
10. pasek
11. śruby i nakrętki oraz inne części łączące
12. silnik
