Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001 |
Numer modelu: | YU-EG100A |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
Czas dostawy: | 15 do 30 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
Możliwość Supply: | 20 zestawów miesięcznie |
Pojemność: | 6,72–15.73 m3 / min | Różnica ciśnień na wylocie: | 10–80 kpa |
---|---|---|---|
Rozmiar otworu: | DN100 (4 ”) | Rodzaj chłodzenia: | woda |
Rodzaj połączenia: | Napędzany paskiem | Pasek i koło pasowe: | Biogaz, gazy odlotowe, transportowanie materiałów wybuchowych |
High Light: | dmuchawa do gazu wysypiskowego,dmuchawa do gazu ziemnego |

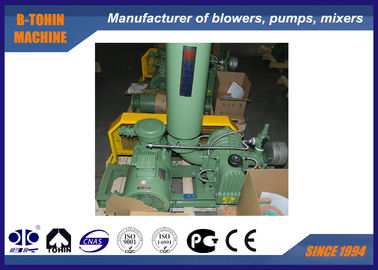

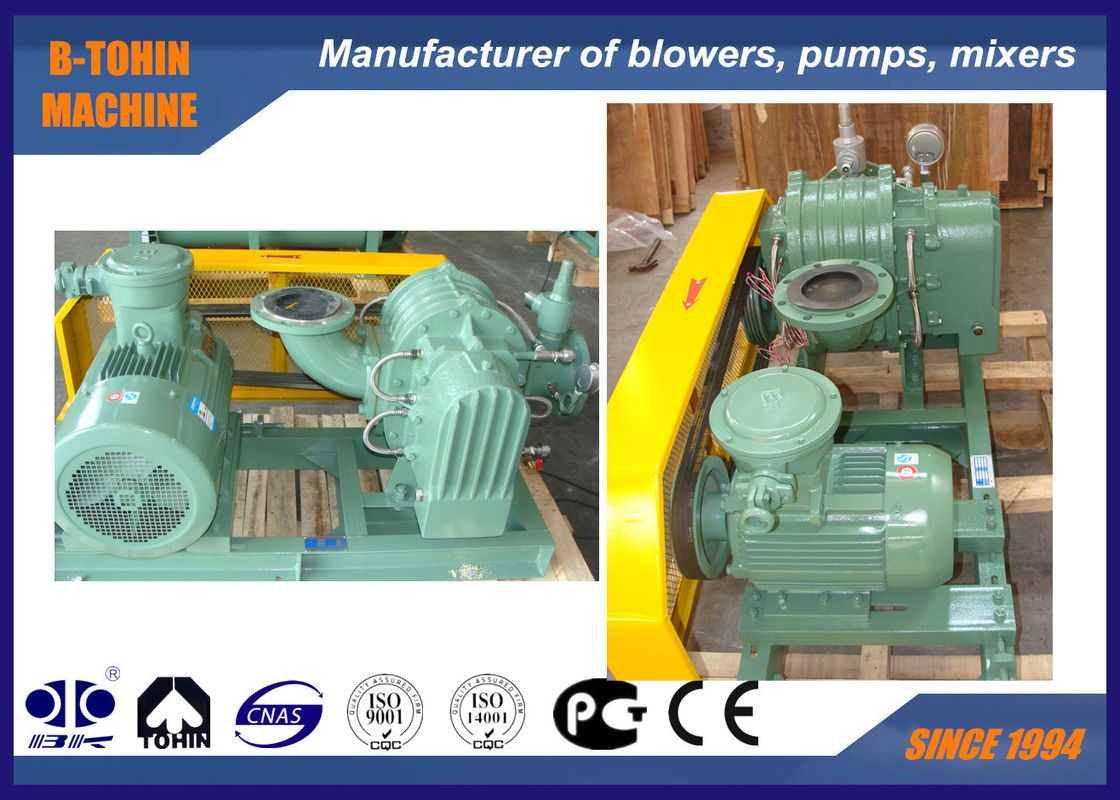

Dmuchawa Lobe Biogas, alkalia i biogaz wykorzystują dmuchawę do korzeni, typ przeciwwybuchowy
funkcje
1. Zwarta konstrukcja, wlot i wylot ta sama konstrukcja, różne rodzaje instalacji
2. Wirnik i wał są odlewane jako całość, co zapewnia płynną pracę.
3. Do ochrony łożyska przed przegrzaniem przyjęto strukturę chłodzącą wodą.
4. Wszystkie części kanału przepływowego są spryskane specjalną powłoką (PTFE), charakteryzującą się odpornością na korozję.
5. Dmuchawa jest przeznaczona do aplikacji specjalnego medium zawierającego kwas, zasady i inne żrące gazy.
Dane techniczne
Model |
YU-EG100A |
Pojemność powietrza |
6,72-15.73m3)/ min |
Różnica ciśnień na wylocie |
10–80 kPa |
Prędkość obrotowa |
850-1400 obr / min |
Ilość wody chłodzącej |
10 l / min |
Typ silnika |
4-30 kW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, silnik przeciwwybuchowy |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
Rodzaj instalacji |
Standard: typ pionowy |
NW dmuchawy bez silnika |
435 kg |
Rozmiar opakowania Ok. |
1,9 * 1,2 * 1,35 m (długość * szerokość * wysokość) |
Arkusz parametrów
Model |
Port Dia (mm) |
Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem |
Chłodzenie woda |
||||||||
Prędkość obr./min |
0,1 kgf / cm2 | 0,2 kgf / cm2 | 0,3 kgf / cm2 | 0,4 kgf / cm2 | |||||||
1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | ||||||||
0,01Mpa | 0,02 MPa | 0,03 MPa | 0,04Mpa | ||||||||
m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||||
YU-EG 100 A. |
100 (4 ") | 850 | 9,01 | 2,58 | 8.42 | 4.55 | 7,98 | 6.11 | 7,61 | 8,02 | 10 |
1000 | 10,84 | 3,03 | 10,25 | 5.35 | 9,81 | 7.19 | 9,45 | 9,44 | |||
1150 | 12,67 | 3,49 | 12.08 | 6.15 | 11,64 | 8.27 | 11,28 | 10,85 | |||
1250 | 13,89 | 3,79 | 13,31 | 6,69 | 12,87 | 8,99 | 12,50 | 11,80 | |||
1400 | 15,73 | 4.25 | 15.14 | 7,49 | 14,70 | 10,07 | 14,33 | 13,21 |
Model |
Port Dia (mm) |
Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem |
Chłodzenie woda |
||||||||
Prędkość obr./min |
0,5 kgf / cm2 | 0,6 kgf / cm2 | 0,7 kgf / cm2 | 0,8 kgf / cm2 | |||||||
5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | ||||||||
0,05Mpa | 0,06 MPa | 0,07 MPa | 0,08 MPa | ||||||||
m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||||
YU-EG 100 A. |
100 (4 ") | 850 | 7.28 | 10.16 | 7,00 | 12,07 | 6,72 | 13,98 | 10 | ||
1000 | 9.12 | 11,95 | 8,83 | 14.20 | 8,55 | 16,45 | 8,31 | 18,70 | |||
1150 | 10,95 | 13,75 | 10,67 | 16,33 | 10,39 | 18,92 | 10.14 | 21,51 | |||
1250 | 12.17 | 14,94 | 11,89 | 17,75 | 11,61 | 20,57 | 11,36 | 23,38 | |||
1400 | 14,00 | 16,73 | 13,72 | 19,88 | 13,44 | 23,03 | 13,20 | 26,18 |
Struktura korpusu dmuchawy
Rysunek montażowy zestawu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa wału
2. podciśnieniowy zawór upustowy
3. zawór zwrotny
4. tłumik wlotowy (z filtrem)
5. tłumik rozładowania
6. podstawa publiczna (z osłoną paska)
7. elastyczny gumowy przegub i podkładka amortyzująca
8. koło pasowe
9. manometr
10. pasek
11. śruby i nakrętki oraz inne części łączące
12. silnik
