Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001 |
Numer modelu: | YU-EG200 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
Czas dostawy: | 15 do 30 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
Możliwość Supply: | 20 zestawów miesięcznie |
Pojemność: | 20,64–45,47 m3 / min | Różnica ciśnień na wylocie: | 10–70 kPa |
---|---|---|---|
Rozmiar otworu: | DN200 (8 ”) | Rodzaj chłodzenia: | woda |
Rodzaj połączenia: | Napędzany paskiem | Pasek i koło pasowe: | Biogaz, gazy odlotowe, transportowanie materiałów wybuchowych |
High Light: | dmuchawy gazu ziemnego,Roots Rotary Lobe Blower |

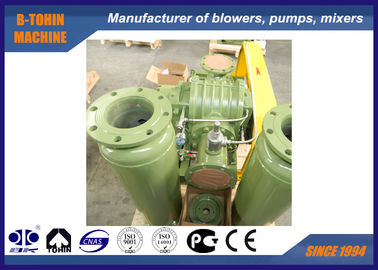

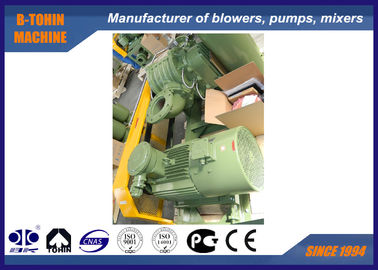

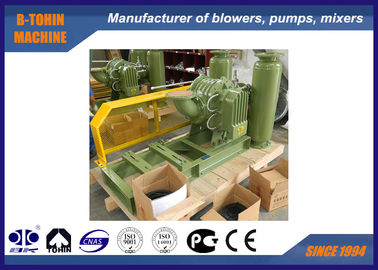

Rotacyjna dmuchawa na biogaz, dmuchawa do odpadów i gazów łatwopalnych, dmuchawa gazowa typu korzeniowego
O firmie YU-EG
Since established, B-Tohin has imported advanced technology and equipment, and developed new products constantly. Od momentu powstania firma B-Tohin importuje zaawansowaną technologię i sprzęt oraz stale rozwija nowe produkty. Based on many years' experience in roots blower industry, B-Tohin developed a new product: YU-EG Roots blower, which has anti-corrosive coating PTFE on its inside over-current parts. Opierając się na wieloletnim doświadczeniu w branży dmuchaw do korzeni, firma B-Tohin opracowała nowy produkt: dmuchawę do korzeni YU-EG, która ma antykorozyjną powłokę PTFE na wewnętrznych częściach nadprądowych. It is applicable to deliver special gas, such as bio gas, acid gas, alkali gas and other waste gas. Ma zastosowanie do dostarczania gazu specjalnego, takiego jak biogaz, gaz kwaśny, gaz alkaliczny i inne gazy odlotowe.
Dane techniczne
Model |
YU-EG200 |
Pojemność powietrza |
20,64–45,47 m3)/ min |
Różnica ciśnień na wylocie |
10–70 kPa |
Prędkość obrotowa |
850-1400 obr / min |
Ilość wody chłodzącej |
20 l / min |
Typ silnika |
15–75 kW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, silnik przeciwwybuchowy |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
Rodzaj instalacji |
Standard: typ pionowy |
NW dmuchawy bez silnika |
850 kg |
Rozmiar opakowania Ok. |
2,15 * 1,6 * 1,7 m (długość * szerokość * wysokość) |
Arkusz parametrów
Model |
Port Dia (mm) |
Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem |
Chłodzenie woda |
||||||||
Prędkość obr./min |
0,1 kgf / cm2 | 0,2 kgf / cm2 | 0,3 kgf / cm2 | 0,4 kgf / cm2 | |||||||
1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | ||||||||
0,01Mpa | 0,02 MPa | 0,03 MPa | 0,04Mpa | ||||||||
m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||||
YU-EG 200 |
200 (8 ") | 850 | 26,13 | 10.03 | 24,55 | 14,96 | 23,35 | 19,58 | 22,33 | 22,19 | 20 |
1000 | 31,40 | 11,81 | 29,82 | 17,60 | 28,63 | 23,04 | 27,61 | 26.11 | |||
1150 | 36,68 | 13,58 | 35,10 | 20,24 | 33,90 | 26,50 | 32,88 | 30.03 | |||
1250 | 40,20 | 14,76 | 38,61 | 22.00 | 37,42 | 28,80 | 36,40 | 32,64 | |||
1400 | 45,47 | 16,53 | 43,89 | 24,63 | 42,69 | 32,26 | 41,67 | 36,55 |
Model |
Port Dia (mm) |
Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem |
Chłodzenie woda |
||||||||
Prędkość obr./min |
0,5 kgf / cm2 | 0,6 kgf / cm2 | 0,7 kgf / cm2 | 0,8 kgf / cm2 | |||||||
5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | ||||||||
0,05Mpa | 0,06 MPa | 0,07 MPa | 0,08 MPa | ||||||||
m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||||
YU-EG 200 |
200 (8 ") | 850 | 21,45 | 27,25 | 20,64 | 32,31 | 20 | ||||
1000 | 26,73 | 32,06 | 25,92 | 38,01 | 25,18 | 43,96 | |||||
1150 | 32,00 | 36,87 | 31,19 | 43,71 | 30,45 | 50,55 | |||||
1250 | 35,52 | 40,07 | 34,71 | 47,51 | 33,97 | 54,94 | |||||
1400 | 40,79 | 44,88 | 39,98 | 53,21 | 39,25 | 61,54 |
Lista materiałów
Nie. |
Częściowe imię |
Ilość |
Materiały |
|
Nie. |
Częściowe imię |
Ilość |
Materiały |
1 |
Cylinder |
1 |
HT200 |
|
17 |
Otwór na kołek ustalający |
4 |
|
2) |
Płytka końcowa napędu |
1 |
HT200 |
|
18 |
Płytka końcowa przekładni |
1 |
HT200 |
3) |
System chłodzenia |
|
|
|
19 |
Miotacz tłuszczu |
2) |
45 # |
4 |
Smarowniczka |
4 |
miedź |
|
20 |
Okrągła nakrętka |
2) |
45 # |
5 |
Uszczelka gazowa |
8 |
PTFE |
|
21 |
Uszczelka olejowa |
2) |
FPM |
6 |
Uszczelka olejowa |
4 |
FPM |
|
22 |
O-ring |
2) |
FPM |
7 |
Napęd wirnika |
1 |
QT500 |
|
23 |
Wewnętrzny przekładnia zębata stożkowa |
2) |
20CrMnTi |
8 |
O-ring |
8 |
FPM |
|
24 |
Nakrętka zaciskowa |
2) |
45 # |
9 |
Uszczelka olejowa |
1 |
FPM |
|
25 |
Prawy kołnierz |
2) |
45 # |
10 |
Łożysko |
2) |
GCr15 |
|
26 |
Pokrywa zbiornika oleju |
1 |
HT200 |
11 |
Klucz |
1 |
45 # |
|
27 |
Wskaźnik poziomu oleju |
1 |
żywica |
12 |
Napęd pokrywy wirnika |
1 |
45 # |
|
28 |
Wiosna motyl |
2) |
65 mln |
13 |
Kółko do skakania |
2) |
65 mln |
|
29 |
Zatrzymaj pralkę |
2) |
Q235 |
14 |
Napędzany wirnik |
|
QT500 |
|
30 |
Wtyczka magnetyczna |
1 |
|
15 |
Napędzana pokrywa wirnika |
1 |
45 # |
|
31 |
Łożysko |
2) |
GCr15 |
16 |
O-ring |
2) |
FPM |
|
32 |
Tuleja wału |
4 |
45 # |
Rysunek montażowy zestawu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa wału
2. podciśnieniowy zawór upustowy
3. zawór zwrotny
4. tłumik wlotu ze stali nierdzewnej (z filtrem)
5. tłumik wylotowy ze stali nierdzewnej
6. podstawa publiczna (z osłoną paska)
7. elastyczny przegub i podkładka amortyzująca ze stali nierdzewnej
8. koło pasowe
9. miernik ciśnienia
10. pasek
11. śruby i nakrętki oraz inne części łączące
12. silnik
