Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001 |
Numer modelu: | YU-EG150 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
Czas dostawy: | 15 do 30 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
Możliwość Supply: | 20 zestawów miesięcznie |
Pojemność: | 13,81 -29,26 m3 / min | Różnica ciśnień na wylocie: | 10–70 kPa |
---|---|---|---|
Rozmiar otworu: | DN150 (6 ”) | Rodzaj chłodzenia: | woda |
Rodzaj połączenia: | Napędzany paskiem | Pasek i koło pasowe: | Biogaz, gazy odlotowe, transportowanie materiałów wybuchowych |
marka łożyska: | NSK, SKF, FAG | Marka pieczęci: | SKF |
Marka paska: | Martexwell | ||
High Light: | dmuchawa do gazu wysypiskowego,dmuchawa do gazu ziemnego |

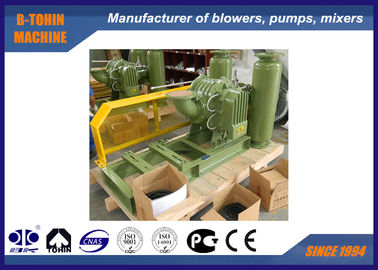

Roots Lobe Biogas Dmuchawa, dmuchawa do odpadów i gazów łatwopalnych, wydajność powietrza 1200 m3 / h
O firmie YU-EG
Since established, B-Tohin has imported advanced technology and equipment and developed new products constantly. Od momentu powstania firma B-Tohin importuje zaawansowaną technologię i sprzęt oraz stale rozwija nowe produkty. YU-EG type blower is a new kind product which has the casing and rotors coating with special anti-corrosive materials. Dmuchawa typu YU-EG to nowy rodzaj produktu, który ma obudowę i wirniki pokryte specjalnymi materiałami antykorozyjnymi. It is applicable to the delivery of special gas, especial for conveying bio gas. Ma zastosowanie do dostawy gazu specjalnego, szczególnie do przesyłania biogazu.
Dane techniczne
Model |
YU-EG150 |
Pojemność powietrza |
13,81–29,26m3)/ min |
Różnica ciśnień na wylocie |
10–70 kPa |
Prędkość obrotowa |
850-1400 obr / min |
Ilość wody chłodzącej |
15 l / min |
Typ silnika |
5,5–45 kW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, silnik przeciwwybuchowy |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
Rodzaj instalacji |
Standard: typ pionowy |
NW dmuchawy bez silnika |
530 kg |
Rozmiar opakowania Ok. |
2,0 * 1,4 * 1,65 m (długość * szerokość * wysokość) |
Arkusz parametrów
Model |
Port Dia (mm) |
Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem |
Chłodzenie woda |
||||||||
Prędkość obr./min |
0,1 kgf / cm2 | 0,2 kgf / cm2 | 0,3 kgf / cm2 | 0,4 kgf / cm2 | |||||||
1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | ||||||||
0,01Mpa | 0,02 MPa | 0,03 MPa | 0,04Mpa | ||||||||
m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||||
YU-EG 150 |
150 (6 ") | 850 | 16,93 | 4.57 | 16.03 | 8,01 | 15,34 | 10,90 | 14,78 | 14,41 | 15 |
1000 | 20,29 | 5.38 | 19,40 | 9,42 | 18,70 | 12,83 | 18.14 | 16,95 | |||
1150 | 23,66 | 6.19 | 22,76 | 10,84 | 22,07 | 14,75 | 21,50 | 19,50 | |||
1250 | 25,90 | 6,73 | 25,00 | 11,78 | 24,31 | 16.03 | 23,75 | 21,19 | |||
1400 | 29,26 | 7,53 | 28,37 | 13,19 | 27,67 | 17,96 | 27.11 | 23,73 |
Model |
Port Dia (mm) |
Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem |
Chłodzenie woda |
||||||||
Prędkość obr./min |
0,5 kgf / cm2 | 0,6 kgf / cm2 | 0,7 kgf / cm2 | 0,8 kgf / cm2 | |||||||
5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | ||||||||
0,05Mpa | 0,06 MPa | 0,07 MPa | 0,08 MPa | ||||||||
m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||||
YU-EG 150 |
150 (6 ") | 850 | 14,26 | 18.14 | 13,81 | 21,65 | 15 | ||||
1000 | 17,63 | 21,35 | 17.18 | 25,47 | 16,75 | 27,14 | |||||
1150 | 20,99 | 24,55 | 20,54 | 29,30 | 20.11 | 31,21 | |||||
1250 | 23,23 | 26,68 | 22,78 | 31,84 | 22,36 | 33,92 | |||||
1400 | 26,59 | 29,88 | 26,15 | 35,66 | 25,72 | 37,99 |
Lista materiałów
Nie. |
Częściowe imię |
Ilość |
Materiały |
|
Nie. |
Częściowe imię |
Ilość |
Materiały |
1 |
Cylinder |
1 |
HT200 |
|
17 |
Otwór na kołek ustalający |
4 |
|
2) |
Płytka końcowa napędu |
1 |
HT200 |
|
18 |
Płytka końcowa przekładni |
1 |
HT200 |
3) |
System chłodzenia |
|
|
|
19 |
Miotacz tłuszczu |
2) |
45 # |
4 |
Smarowniczka |
4 |
miedź |
|
20 |
Okrągła nakrętka |
2) |
45 # |
5 |
Uszczelka gazowa |
8 |
PTFE |
|
21 |
Uszczelka olejowa |
2) |
FPM |
6 |
Uszczelka olejowa |
4 |
FPM |
|
22 |
O-ring |
2) |
FPM |
7 |
Napęd wirnika |
1 |
QT500 |
|
23 |
Wewnętrzny przekładnia zębata stożkowa |
2) |
20CrMnTi |
8 |
O-ring |
8 |
FPM |
|
24 |
Nakrętka zaciskowa |
2) |
45 # |
9 |
Uszczelka olejowa |
1 |
FPM |
|
25 |
Prawy kołnierz |
2) |
45 # |
10 |
Łożysko |
2) |
GCr15 |
|
26 |
Pokrywa zbiornika oleju |
1 |
HT200 |
11 |
Klucz |
1 |
45 # |
|
27 |
Wskaźnik poziomu oleju |
1 |
żywica |
12 |
Napęd pokrywy wirnika |
1 |
45 # |
|
28 |
Wiosna motyl |
2) |
65 mln |
13 |
Kółko do skakania |
2) |
65 mln |
|
29 |
Zatrzymaj pralkę |
2) |
Q235 |
14 |
Napędzany wirnik |
|
QT500 |
|
30 |
Wtyczka magnetyczna |
1 |
|
15 |
Napędzana pokrywa wirnika |
1 |
45 # |
|
31 |
Łożysko |
2) |
GCr15 |
16 |
O-ring |
2) |
FPM |
|
32 |
Tuleja wału |
4 |
45 # |
Rysunek montażowy zestawu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa wału
2. podciśnieniowy zawór upustowy
3. zawór zwrotny
4. tłumik wlotowy (z filtrem): stal nierdzewna
5. tłumik wylotowy: stal nierdzewna
6. podstawa publiczna (z osłoną paska)
7. elastyczny przegub i podkładka amortyzująca ze stali nierdzewnej
8. koło pasowe
9. manometr
10. pasek
11. śruby i nakrętki oraz inne części łączące
12. silnik
