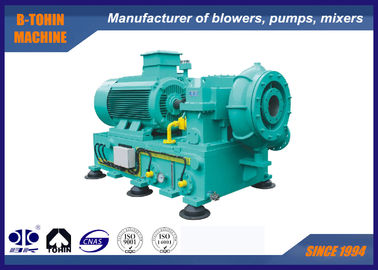

120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower

120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower

  • 120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower
  • 120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower
120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower
Szczegóły Produktu:
Place of Origin: China
Nazwa handlowa: BK
Orzecznictwo: ISO9001/ISO14001
Model Number: GS120-2.0
Zapłata:
Minimum Order Quantity: 1 set
Cena: Negotiation
Packaging Details: Export standard wooden case
Delivery Time: 20-40 working days, depends on order amount and specification
Payment Terms: L/C, T/T
Supply Ability: 10 SETS per month
Kontakt
Szczegółowy opis produktu
Pojemność powietrza: 120 m3 / min Różnica ciśnień na wylocie: 100Kpa
Moc silnika: 250 kW Otwór wylotowy: DN300 (12 ”)
Rodzaj chłodzenia: woda Typ napędzany: Sprzęganie
High Light:

high speed centrifugal blower

,

industrial fans blowers



120m3 / min Jednostopniowa dmuchawa odśrodkowa, mieszadło aretion, dmuchawa wlotowa






O GS


Jednofazowa wysokoobrotowa dmuchawa odśrodkowa GS jest specjalnie przeznaczona do napowietrzania oczyszczalni ścieków.



Single phase high speed centrifugal blower which has more than 80% efficiency can replace Roots blower and multi-phase centrifugal blower. Szybka dmuchawa odśrodkowa jednofazowa o wydajności ponad 80% może zastąpić dmuchawę Rootsa i wielofazową dmuchawę odśrodkową. Compared with Roots blower, it is a revolutionary improvement. W porównaniu z dmuchawą Rootsa jest to rewolucyjne ulepszenie.

.



Dane techniczne



Model nr.

GS120-2.0

Różnica ciśnień na wylocie

100KPA

Moc silnika

250 kW

Pojemność powietrza

120 m3 / min

Typ silnika

380/400/415 / 440V / 6KV / 10KV, 3-FAZOWE, 50 / 60HZ

Marka silnika

Standard: silnik Siemens Beide lub Wannan

Silnik Siemens i ABB do wyboru






Aplikacje



a. za. For Cement industry: cement conveying blower,ventilating, etc. Dla przemysłu cementowego: dmuchawa do transportu cementu, wentylacja itp.

b. b. For Sewage Treatment System: aeration blower, back-washing blower, etc. W przypadku systemu oczyszczania ścieków: dmuchawa napowietrzająca, dmuchawa płucząca itp.

c. do. For Pneumatic Conveying: to conveying powder materials, such as flour, cement, sand, grain, etc. Do transportu pneumatycznego: do transportu materiałów proszkowych, takich jak mąka, cement, piasek, ziarno itp.

d. re. For Dust Collecting, dust cleaning, ventilation in some factory, hospital, buildings, etc. Do zbierania kurzu, czyszczenia kurzu, wentylacji w niektórych fabrykach, szpitalach, budynkach itp.

e. mi. For Electric Power Plant: gas conveying, oxygen increasing, ventilating, dust cleaning, etc. Dla elektrowni: transport gazu, zwiększanie tlenu, wentylacja, czyszczenie pyłu itp.






Kluczowa technologia



1. Urządzenie łopatkowe prowadzące wlot

  • pozycja —— przed wirnikiem dmuchawy
  • Funkcja —— Nie tylko do regulacji wydajności dmuchawy w zakresie 45% - 100%, ale także do zapewnienia najwyższej wydajności dmuchawy w zakresie regulacji, szczególnie gdy parametry pracy odbiegają od projektowanych danych (niska temperatura lub niskie ciśnienie).
  • Adjusting——automatic or manual operation by clicking the touch screen on blower control box. Regulacja —— automatyczna lub ręczna obsługa poprzez kliknięcie ekranu dotykowego w polu sterowania dmuchawy. Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. W trybie automatycznym łopatka prowadząca wlot jest regulowana przez operatora elektrycznego w ustalonym stosunku po otrzymaniu sygnału DC 4-20 mA, natomiast w trybie pracy ręcznej lub w trybie konserwacji łopatka jest regulowana ręcznie.
120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower 0

2. Dojrzały projekt wolutowy





Niezawodna wydajność pneumatyczna, wysoka sprawność, skuteczność wielu zmiennych 85%.

120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower 1

3. Wirnik o wysokiej wydajności

  • Krzywa wirnika jest wybierana cyklicznie, aby symulować warunki pracy na komputerze i lepiej dopasować do rzeczywistego przepływu gazu.
  • Wykonany ze stopu aluminium lotniczego lub stali nierdzewnej, otwarta ścieżka wygięta do tyłu (jego najmniejszy kąt zanurzenia 6 stopni), powierzchnia poddana drobnej obróbce.
120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower 2

4. Wzmocniona konstrukcja przekładni i łożysko o wysokiej niezawodności





  • Skrzynia biegów ma konstrukcję poziomo oświetloną, spiralną obudowę połączoną z dolną obudową i oddzieloną od górnej obudowy, dzięki czemu skraca się czas potrzebny na rozładowanie pokrywy skrzyni.

  • Wałek o dużej prędkości przyjmuje technologię twardego dysku oporowego, wysoką wydajność i niskie straty mechaniczne potwierdzone kontaktem z linią.
  • Łożysko elipsy (przemieszczenia) przystosowane do dużych kół zębatych, łożysko z płytką przechylną do szybkich kół zębatych
  • The shaft of blower and gear is made of heat-treated forging steel and proper grinded. Wał dmuchawy i przekładni jest wykonany ze stali kutej poddanej obróbce cieplnej i odpowiednio oszlifowany. Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. Każda pozioma prędkość krytyczna mieści się w zakresie ± 15% od prędkości normalnej, a prędkość rezonansu skrętnego mieści się w zakresie ± 10% od prędkości roboczej, wszystkie obracające się części są wyważone dynamicznie.
  • Przekładnia podwyższająca jest typu śrubowego z osią równoległą ze zintegrowanym małym kołem zębatym i obracającym się wałem.

  • Wykonany z hartowanej powierzchniowo stopu stali stopowej i precyzyjnie szlifowany, indeks serwisowy przekładni wynosi co najmniej 1,8.
120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower 3

5. Precyzyjna jazda biegowa

  • Przyjęto sprzęt lepszej jakości
  • Precyzja przekładni jest ustabilizowana na ISO 1328 5 ~ 4
  • Stopień dokładności może osiągnąć 3.
  • Stopień dokładności równy standardowi AGMA lub DIN
120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower 4

6. Połączenie między wirnikiem a szybkim wałem

  • Zastosuj typ połączenia klucza z końcówką prostą (trzpień) i wałka trójkątnego
  • Największa moc, jaką może przekazać, osiąga 3000 kW.
  • Wygodny w montażu i demontażu bez uszkodzenia części
120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower 5

7. Uszczelnienia o wysokiej wydajności

  • The material of seals is alloy of soft texture. Materiał uszczelnień to stop o miękkiej fakturze. (spiral seal adopted) (przyjęte uszczelnienie spiralne)
  • Niezawodna funkcja, długa żywotność
  • Brak problemu wycieku
  • Niski koszt wymagany do konserwacji, wygodny w wymianie
  • Zużycie energii obniżone bez tarcia





Wynik operacji

  • Najbardziej uderzającą cechą dmuchawy GS jest efektywność energetyczna.

Od 1 marca 2009 roku rozpoczęliśmy próbne uruchomienie jednej dmuchawy (Model: GS160) w Qiting Sewage oczyszczalni.



W porównaniu z dwiema dmuchawami korzeniowymi o wydajności 80m3 / min i mocą silnika 132kW eksploatowanymi wcześniej, każdego miesiąca oszczędzano 30000 RMB po zastosowaniu jednostopniowej szybkiej dmuchawy odśrodkowej GS, chociaż nie działa ona przy pełnym obciążeniu.

  • Bezpieczniej i wygodniej

Kontrolowane w pełni automatycznie z każdą zarejestrowaną awarią, wygodniejsze dla operatora

  • Niski dźwięk

120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower 6120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower 7





Rysunek montażowy zestawu dmuchawy

120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower 8



Standardowa dostawa zakresu



1. Dmuchawa Korpus główny

2. Łopatka prowadząca wlot

3. Tłumik wlotowy

4. Złącze elastyczne ze stali nierdzewnej

5. Szybka skrzynia biegów

7. Zawór wylotowy

8. Zawór zwrotny

9. Rama podstawowa

10. Układ smarowania

11. Skrzynka kontrolna PLC

12. Motor
