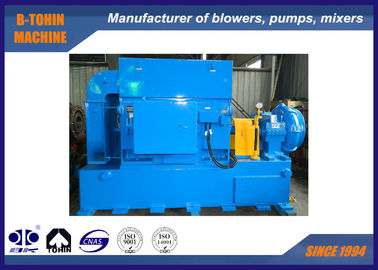

15000m3/h 400KW Single Stage Industrial Centrifugal Blowers with Arero metal impeller

15000m3/h 400KW Single Stage Industrial Centrifugal Blowers with Arero metal impeller

  • 15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller
  • 15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller
Szczegóły Produktu:
Place of Origin: China
Nazwa handlowa: BK
Orzecznictwo: ISO9001/ISO14001
Model Number: GS250-1.75
Zapłata:
Minimum Order Quantity: 1 set
Cena: Negotiation
Packaging Details: Export standard wooden case
Delivery Time: 20-40 working days, depends on order amount and specification
Payment Terms: L/C, T/T
Supply Ability: 10 SETS per month
Kontakt
Szczegółowy opis produktu
Pojemność powietrza: 250 m3 / min Różnica ciśnień na wylocie: 75KPA
Moc silnika: 400 kW Otwór wylotowy: DN400 (14 ”)
Rodzaj chłodzenia: woda Typ napędzany: Sprzęganie
High Light:

high speed centrifugal blower

,

industrial fans blowers


Jednostopniowa dmuchawa odśrodkowa, 15000 m3 / h, 400 kW, wirnik metalowy Arero



O GS


Single-speed High-speed centrifugal blower is the new product which designed by B-Tohin Machine. Jednobiegowa Szybka dmuchawa odśrodkowa to nowy produkt zaprojektowany przez B-Tohin Machine. The pneumatic performance and structural design of the series of products has reached the advanced level Wydajność pneumatyczna i konstrukcja tego szeregu produktów osiągnęły poziom zaawansowany

podobnych produktów w kraju i za granicą. Dmuchawy są szeroko stosowane w oczyszczaniu ścieków, metalurgii,

fluidyzacja kotła z cyrkulacyjnym złożem fluidalnym w elektrowni, odsiarczanie spalin, apteka,

wzmacniacz gazu i tak dalej.






Dane techniczne


Model nr.

GS250–1,75

Różnica ciśnień na wylocie

75KPA

Moc silnika

400 kW

Pojemność powietrza

250 m3 / min

Typ silnika

380/400/415 / 440V / 6KV / 10KV, 3-FAZOWE, 50 / 60HZ

Marka silnika

Standard: silnik Siemens Beide lub Wannan
Silnik Siemens i ABB do wyboru





Aplikacje

a. za. For Cement industry: cement conveying blower,ventilating, etc. Dla przemysłu cementowego: dmuchawa do transportu cementu, wentylacja itp.
b. b. For Sewage Treatment System: aeration blower, back-washing blower, etc. W przypadku systemu oczyszczania ścieków: dmuchawa napowietrzająca, dmuchawa płucząca itp.
c. do. For Pneumatic Conveying: to conveying powder materials, such as flour, cement, sand, grain, etc. Do transportu pneumatycznego: do transportu materiałów proszkowych, takich jak mąka, cement, piasek, ziarno itp.
d. re. For Dust Collecting, dust cleaning, ventilation in some factory, hospital, buildings, etc. Do zbierania kurzu, czyszczenia kurzu, wentylacji w niektórych fabrykach, szpitalach, budynkach itp.
e. mi. For Electric Power Plant: gas conveying, oxygen increasing, ventilating, dust cleaning, etc. Dla elektrowni: transport gazu, zwiększanie tlenu, wentylacja, czyszczenie pyłu itp.




Kluczowa technologia


1. Urządzenie łopatkowe prowadzące wlot

  • pozycja —— przed wirnikiem dmuchawy
  • Funkcja —— Nie tylko do regulacji wydajności dmuchawy w zakresie 45% - 100%, ale także do zapewnienia najwyższej wydajności dmuchawy w zakresie regulacji, szczególnie gdy parametry pracy odbiegają od projektowanych danych (niska temperatura lub niskie ciśnienie).
  • Adjusting——automatic or manual operation by clicking the touch screen on blower control box. Regulacja —— automatyczna lub ręczna obsługa poprzez kliknięcie ekranu dotykowego w polu sterowania dmuchawy. Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. W trybie automatycznym łopatka prowadząca wlot jest regulowana przez operatora elektrycznego w ustalonym stosunku po otrzymaniu sygnału DC 4-20 mA, natomiast w trybie pracy ręcznej lub w trybie konserwacji łopatka jest regulowana ręcznie.
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 0

2. Dojrzały projekt wolutowy




Niezawodna wydajność pneumatyczna, wysoka sprawność, skuteczność wielu zmiennych 85%.

15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 1

3. Wirnik o wysokiej wydajności

  • Krzywa wirnika jest wybierana cyklicznie, aby symulować warunki pracy na komputerze i lepiej dopasować do rzeczywistego przepływu gazu.
  • Wykonany ze stopu aluminium lotniczego lub stali nierdzewnej, otwarta ścieżka wygięta do tyłu (jego najmniejszy kąt zanurzenia 6 stopni), powierzchnia poddana drobnej obróbce.
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 2

4. Wzmocniona konstrukcja przekładni i łożysko o wysokiej niezawodności



  • Skrzynia biegów ma konstrukcję poziomo oświetloną, spiralną obudowę połączoną z dolną obudową i oddzieloną od górnej obudowy, dzięki czemu skraca się czas potrzebny na rozładowanie pokrywy skrzyni.

  • Wałek o dużej prędkości przyjmuje technologię twardego dysku oporowego, wysoką wydajność i niskie straty mechaniczne potwierdzone kontaktem z linią.
  • Łożysko elipsy (przemieszczenia) przystosowane do dużych kół zębatych, łożysko z płytką przechylną do szybkich kół zębatych
  • The shaft of blower and gear is made of heat-treated forging steel and proper grinded. Wał dmuchawy i przekładni jest wykonany ze stali kutej poddanej obróbce cieplnej i odpowiednio oszlifowany. Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. Każda pozioma prędkość krytyczna mieści się w zakresie ± 15% od prędkości normalnej, a prędkość rezonansu skrętnego mieści się w zakresie ± 10% od prędkości roboczej, wszystkie obracające się części są wyważone dynamicznie.
  • Przekładnia podwyższająca jest typu śrubowego z osią równoległą ze zintegrowanym małym kołem zębatym i obracającym się wałem.

  • Wykonany z hartowanej powierzchniowo stopu stali stopowej i precyzyjnie szlifowany, indeks serwisowy przekładni wynosi co najmniej 1,8.
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 3

5. Precyzyjna jazda biegowa

  • Przyjęto sprzęt wyższej jakości
  • Precyzja przekładni jest ustabilizowana na ISO 1328 5 ~ 4
  • Stopień dokładności może osiągnąć 3.
  • Stopień dokładności równy standardowi AGMA lub DIN
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 4

6. Połączenie między wirnikiem a szybkim wałem

  • Zastosuj typ połączenia klucza z końcówką prostą (trzpień) i wałka trójkątnego
  • Największa moc, jaką może przekazać, osiąga 3000 kW.
  • Wygodny w montażu i demontażu bez uszkodzenia części
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 5

7. Uszczelnienia o wysokiej wydajności

  • The material of seals is alloy of soft texture. Materiał uszczelnień to stop o miękkiej fakturze. (spiral seal adopted) (przyjęte uszczelnienie spiralne)
  • Niezawodna funkcja, długa żywotność
  • Brak problemu wycieku
  • Niski koszt wymagany do konserwacji, wygodny w wymianie
  • Zużycie energii obniżone bez tarcia





Wynik operacji

  • Najbardziej uderzającą cechą dmuchawy GS jest efektywność energetyczna.

Od 1 marca 2009 roku rozpoczęliśmy próbne uruchomienie jednej dmuchawy (Model: GS160) w Qiting Sewage oczyszczalni.



W porównaniu z dwiema dmuchawami korzeniowymi o wydajności 80m3 / min i mocą silnika 132kW eksploatowanymi wcześniej, każdego miesiąca oszczędzano 30000 RMB po zastosowaniu jednostopniowej szybkiej dmuchawy odśrodkowej GS, chociaż nie działa ona przy pełnym obciążeniu.

  • Bezpieczniej i wygodniej

Kontrolowane w pełni automatycznie z każdą zarejestrowaną awarią, wygodniejsze dla operatora

  • Niski dźwięk

15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 615000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 7




Rysunek montażowy zestawu dmuchawy
15000m3/h  400KW Single Stage Industrial Centrifugal Blowers with Arero metal  impeller 8

Standardowa dostawa zakresu

1. Dmuchawa Korpus główny
2. Łopatka prowadząca wlot
3. Tłumik wlotowy
4. Złącze elastyczne ze stali nierdzewnej
5. Szybka skrzynia biegów
7. Zawór wylotowy
8. Zawór zwrotny
9. Rama podstawowa
10. Układ smarowania
11. Skrzynka kontrolna PLC
12. Motor
