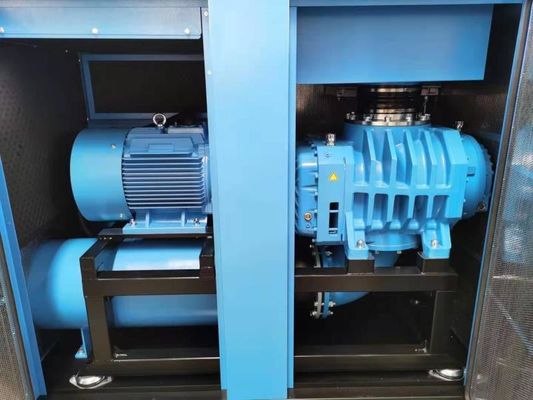

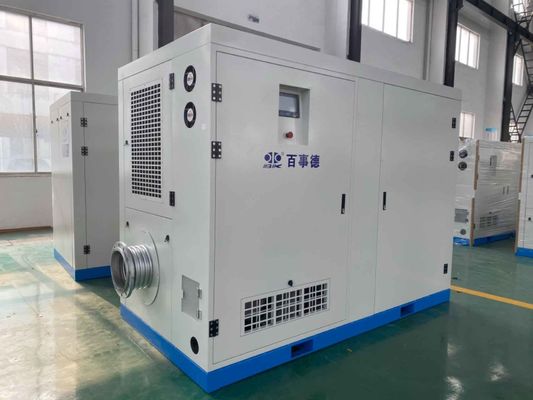

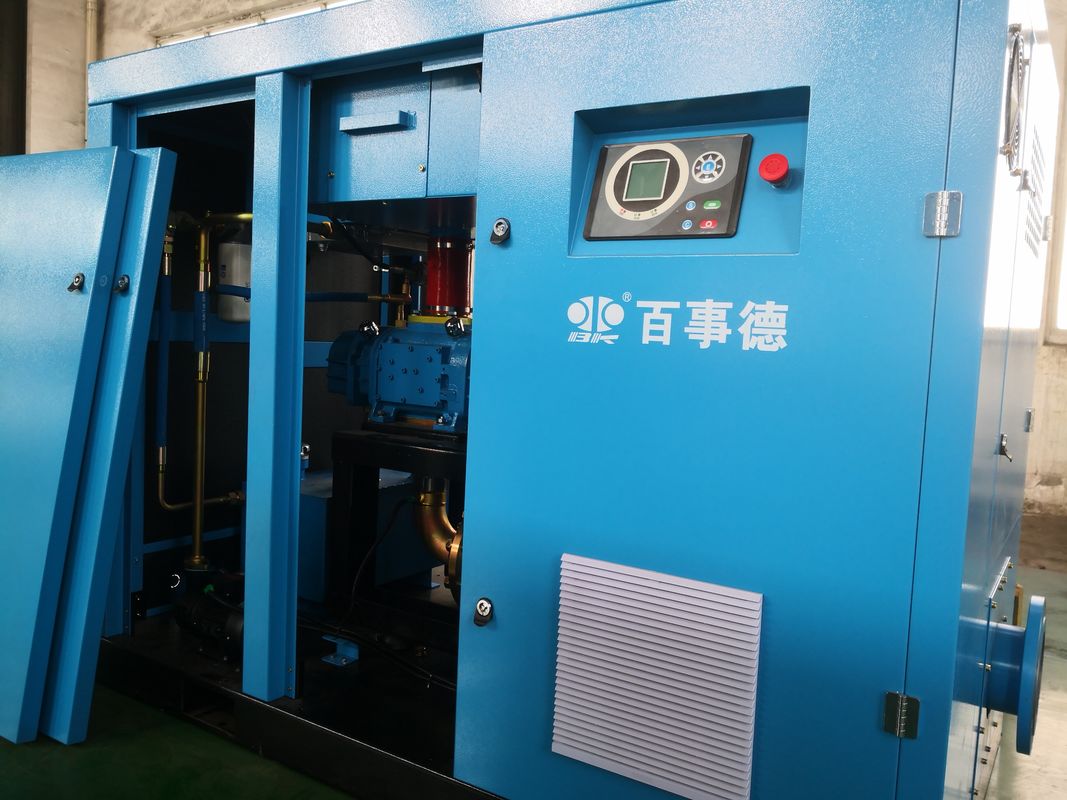

Wysokociśnieniowa dmuchawa śrubowa VFD z silnikiem z magnesem trwałym

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	B-TOHIN
Orzecznictwo:	ISO9001 / ISO14001
Numer modelu:	BLG210RA

Zapłata:

Minimalne zamówienie:	1 zestaw
Szczegóły pakowania:	Eksportuj drewnianą skrzynkę
Czas dostawy:	30 dni roboczych
Zasady płatności:	L/C, T/T
Możliwość Supply:	30 zestawów miesięcznie

Kontakt

Szczegółowy opis produktu

Opis:	Śruba dmuchawa BLG210RA	Ciśnienie:	160-200 kPA
przepływ powietrza:	20,5 m3/min-42,1m3/min	Pakiet:	Drzewna obudowa
Moc silnika:	75 kW-132kW	Rodzaj chłodzenia:	Olej
Port Dia.:	DN250	Prędkość dmuchawy:	2800-4800 obr./min
Podkreślić:	wysokociśnieniowa dmuchawa śrubowa , dmuchawa śrubowa VFD , dmuchawa dwuśrubowa z silnikiem z magnesami trwałymi;

Wyrzutnik BLG210RA

Zasada działania
1Odsuwanie rozpoczyna się.
2Odciąganie kończy się, a kompresja zaczyna.
3Podczas kompresji
4/ Koniec kompresji i rozpoczyna się wyładowanie powietrza.

Wysokociśnieniowa dmuchawa śrubowa VFD z silnikiem z magnesem trwałym 0

Cechy

Oszczędność energii
Dzięki zasadzie kompresji adiabatycznej całkowita wydajność bezolejowego dmuchawy śrubowej przekracza 75%, oszczędzając ponad 20%-35% energii w porównaniu z dmuchawą Roots.Dmuchawa jest wyposażona w wyższe ciśnienie rozładowania i niższy impuls ciśnienia.

Niski poziom hałasu
Hałas aerodynamiczny wirnika śruby jest bardzo mały, a płynne wyjście eliminuje nagłe uwalnianie powietrza wewnętrznego, a falowe wejście i wyjście powietrza minimalizują wahania przepływu powietrza,więc hałas jest mniejszy niż w tradycyjnych dmuchawach.

Inteligentny.
Inteligentne sterowanie PLC, zdalne sterowanie i różne metody komunikacji są wygodne do obsługi i zarządzania

Niskie koszty
Optymalizowana konstrukcja konstrukcyjna umożliwia trwałość produktu przy mniejszym zużyciu.

Parametry

Siłowe smarowanie	Zakres ciśnienia	100-200 KPa	Zakres przepływu powietrza	3-200 m3/min	Zakres mocy	11-500 kW
Nie, nie, nie.	Model	Średnica	Ciśnienie spalin (KPa)	Przepływ powietrza (m3/min)	Moc silnika (Kw)	Główna prędkość ciała (rpm)
1	BLG115RA-II	DN 150	100-150	3.0-6.8	11-22	3500-6000
2	BLG115RB-II			4.0-9.4	11-30	3500-6000
3	BLG170RA-II			11.2-23.1	30-75	2800-5000
4	BLG170RB-II			15.3-315	30-90	2800-5000
5	BLG210RA-II	DN 250	100-150	22.6-45.8	45-110	2600-4800
6	BLG210RB-II	DN 250	100-150	28.2-56.6	55-132	2600-4800
7	BLG300RB-II	DN300	100-150	55.3-98.9	110-250	2000-3300
8	BLG360RB-II	DN350	100-150	101.2-196.4	220-480	1800-3100
9	BLG170RA-III	DN 150	160-200	10.5-21.1	45-75	3000-5000
10	BLG170RB-III	DN 150	160-200	14.8-28.9	45-110	3000-5000
11	BLG210RA-III	DN 250	160-200	20.5-42.1	75-132	2800-4800
12	BLG210RB-III	DN 250	160-200	28.1-53.6	75-160	2800-4800
13	BLG300RB-III	DN300	160-200	52.1-95	160-315	2200-3300

Opis części dmuchawy

Główny układ dmuchawy skrutkowej wału	konstrukcja rotora o wysokiej wydajności profilu ● przyjmowanie zestawów synchronicznych i zestawów napędowych o precyzji krajowej klasy 5 ● Innowacyjne układy łożyska śruby, łożyska promieniowego i łożyska napędowego przyjęte w celu wydłużenia żywotności ● oddzielenie oleju i gazu pomiędzy komorą kompresyjną a komorą smarową realizowane przez uszczelniacz labiryntowy + uszczelniacz węglowy, zapewniający wyładowanie czystego powietrza.
Silnik magnetyczny stały	Właściwości magnetyczne, nie wymaga energii zewnętrznej do utrzymania pola magnetycznego ● Wysoka wydajność i oszczędność energii, średnia wydajność 75%-80% można osiągnąć w zakresie prędkości 1500-6000 r/min. ● Wysoka dokładność regulacji napięcia może wydłużyć żywotność akumulatora. ● Bez szczotek, bez pierścieni kolektorów i bez iskry w trakcie pracy, więc nie ma zakłóceń bezprzewodowych, co znacznie poprawia wydajność pracy.
System smarowania olejem	Niezawodny system chłodzenia smarowania w trybie przymusowym zaprojektowany oddzielnie ● zaawansowany układ obwodów olejowych składający się z pompy olejowej, chłodzenia oleju i filtra olejowego ● niska temperatura oleju pozwala wydłużyć żywotność łożysk i przekładni
System sterowania eksploatacją	Zintegrowany instrument monitorowania stacji, moduł sterowania sygnałem, falownik, ekran dotykowy itp., bez konieczności dodatkowej instalacji ● optymalizacja wyboru elementów napędowych, dokładne ustawienia parametrów pozwalają osiągnąć wyższą wydajność ● Kompletne funkcje automatycznego sterowania i ochrony oraz jednoczesne sterowanie online i zdalne ● Różnorodność trybów pracy, umożliwiająca użytkownikom dostosowywanie pracy do bardziej oszczędnych energii w zależności od zmian warunków pracy

Zakres dostaw

Pozycje	Opis	Jednostka	Co to jest?	Wskazania
1	Główna konstrukcja dmuchawy	zestaw	1
2	Silnik	zestaw	1	VFD
3	Wiatrak chłodzący	zestaw	1
4	Wymiennik ciepła	zestaw	1
5	Filtr powietrza	zestaw	1
6	Filtr olejowy	zestaw	1
7	Zawór ciśnieniowy	zestaw	1
8	Pompa olejowa	zestaw	1
9	Przewód łącznikowy	sztuk	1
10	Kontaktor	zestaw	1	Siemens czy Schneider
11	Inwerter	zestaw	1	Tajwan QMA
12	Obudowa	zestaw	1
13	Zawór kontrolny	zestaw	1
14	Złącze rozszerzające ze stali nierdzewnej	zestaw	1
15	Zawór odciągający	zestaw	1
