Śruba dmuchawy
Specyfikacje maszyny

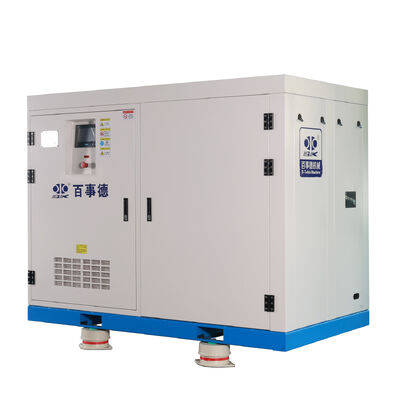

Śrubowa dmuchawa z magnesem trwałym i zmienną częstotliwością BLG to zaawansowany system sprężonego powietrza zaprojektowany z myślą o efektywności energetycznej i precyzyjnej kontroli w zastosowaniach przemysłowych. Dmuchawa ta łączy najnowocześniejszą technologię silnika i napędu z solidną kompresją śrubową, co czyni ją idealną dla branż priorytetowo traktujących oszczędność energii, elastyczność operacyjną i niezawodność. Jej konstrukcja odpowiada na współczesne potrzeby w zakresie zrównoważonego rozwoju i opłacalnej wydajności w dynamicznych środowiskach.
| Smarowanie wymuszone |
Zakres ciśnienia |
100-200 KPa |
Zakres przepływu powietrza |
3-200 m³/min |
Zakres mocy |
11-500 kW |
| Nr |
Model |
Średnica |
Ciśnienie wylotowe
(KPa)
|
Przepływ powietrza
(m³/min)
|
Moc silnika
(kW)
|
Prędkość korpusu głównego
(obr./min)
|
| 1 |
BLG115RA-Ⅱ |
DN150 |
100-150 |
3,0-6,8 |
11-22 |
3500-6000 |
| 2 |
BLG115RB-Ⅱ |
4,0-9,4 |
11-30 |
3500-6000 |
| 3 |
BLG170RA-Ⅱ |
11,2-23,1 |
30-75 |
2800-5000 |
| 4 |
BLG170RB-Ⅱ |
15,3-315 |
30-90 |
2800-5000 |
| 5 |
BLG210RA-Ⅱ |
DN250 |
100-150 |
22,6-45,8 |
45-110 |
2600-4800 |
| 6 |
BLG210RB-Ⅱ |
28,2-56,6 |
55-132 |
2600-4800 |
| 7 |
BLG300RB-Ⅱ |
DN300 |
100-150 |
55,3-98,9 |
110-250 |
2000-3300 |
| 8 |
BLG360RB-Ⅱ |
DN350 |
100-150 |
101,2-196,4 |
220-480 |
1800-3100 |
| 9 |
BLG170RA-Ⅲ |
DN150 |
160-200 |
10,5-21,1 |
45-75 |
3000-5000 |
| 10 |
BLG170RB-Ⅲ |
14,8-28,9 |
45-110 |
3000-5000 |
| 11 |
BLG210RA-Ⅲ |
DN250 |
160-200 |
20,5-42,1 |
75-132 |
2800-4800 |
| 12 |
BLG210RB-Ⅲ |
28,1-53,6 |
75-160 |
2800-4800 |
| 13 |
BLG300RB-Ⅲ |
DN300 |
160-200 |
52,1-95 |
160-315 |
2200-3300 |
Cechy
Oszczędność energii
Dzięki zasadzie sprężania adiabatycznego, całkowita sprawność bezolejowej dmuchawy śrubowej przekracza 75%, oszczędzając 20%-35% energii więcej niż dmuchawa Roots. Dmuchawa charakteryzuje się wyższym ciśnieniem wylotowym i niższymi pulsacjami ciśnienia.
Niski poziom hałasu
Hałas aerodynamiczny wirnika śrubowego jest bardzo mały, a płynny wylot eliminuje nagłe uwolnienie powietrza wewnętrznego, a falisty wlot i wylot powietrza minimalizują wahania przepływu, dzięki czemu poziom hałasu jest niższy niż w tradycyjnych dmuchawach.
Inteligentny
Inteligentne sterowanie PLC, zdalne sterowanie i różne metody komunikacji ułatwiają obsługę i zarządzanie
Niski koszt
Zoptymalizowana konstrukcja pozwala na trwałość produktu przy mniejszym zużyciu. Ponadto nie wymaga specjalnej infrastruktury dzięki płynnej pracy i niewielkiemu obciążeniu jednostki.

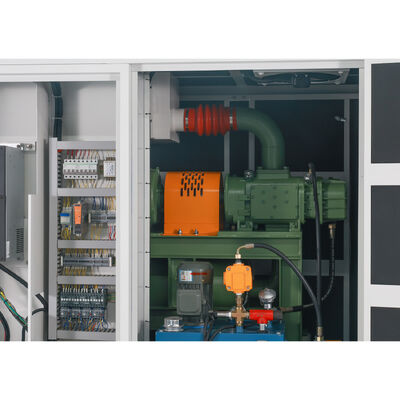

Opis części dmuchawy
|
Korpus główny dmuchawy śrubowej z wałem
|
Wysokowydajny projekt wirnika profilowego
● zastosowanie koła zębatego synchronicznego i koła zębatego napędowego o krajowej precyzji klasy 5
● Innowacyjne rozmieszczenie łożysk śrubowych, zastosowano stałe łożysko promieniowe i oporowe w celu zwiększenia żywotności
● separacja oleju i gazu między komorą sprężania a komorą smarowania realizowana przez
Uszczelnienie labiryntowe + uszczelnienie pierścieniem węglowym, zapewniające wydmuch czystego powietrza.
|
 |
|
Silnik z magnesem trwałym
|
Właściwości magnetyczne, nie wymaga zewnętrznej energii do utrzymania pola magnetycznego
● Wysoka sprawność i oszczędność energii, średnia sprawność 75%-80% może być osiągnięta w zakresie prędkości 1500-6000 obr./min.
● Wysoka dokładność regulacji napięcia może przedłużyć żywotność baterii.
● Brak szczotek, pierścieni kolektorowych i iskier podczas pracy, dzięki czemu nie ma zakłóceń radiowych,
co znacznie poprawia wydajność pracy.
|
|
| Układ smarowania olejem |
Bardziej niezawodny system smarowania wymuszonego obiegu chłodzącego zaprojektowany oddzielnie
● zaawansowany układ obiegu oleju składający się z pompy olejowej, chłodnicy oleju i filtra oleju
● niska temperatura oleju umożliwia dłuższą żywotność łożysk i kół zębatych
|
|

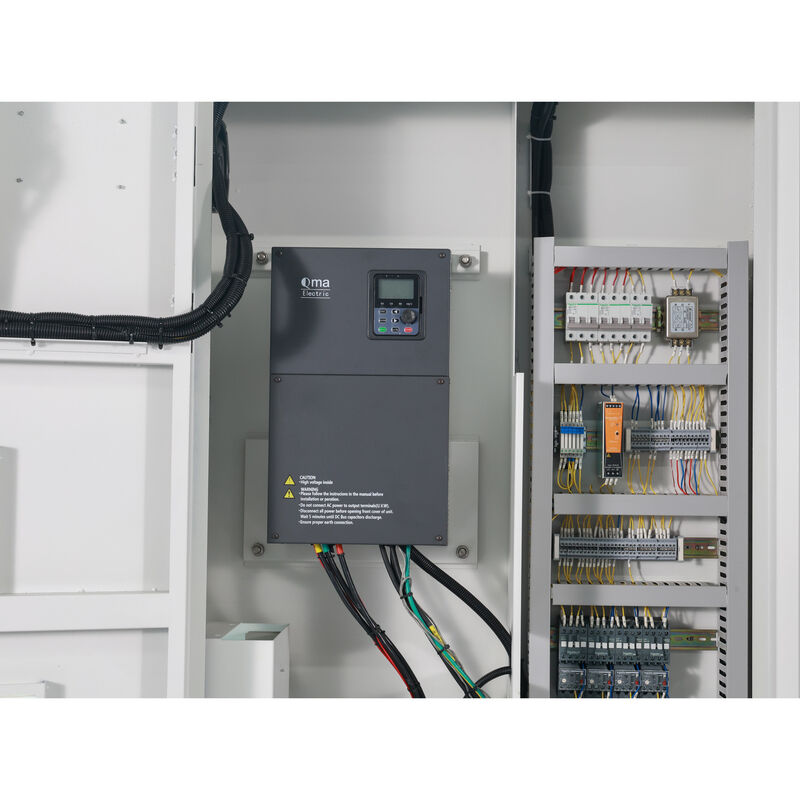

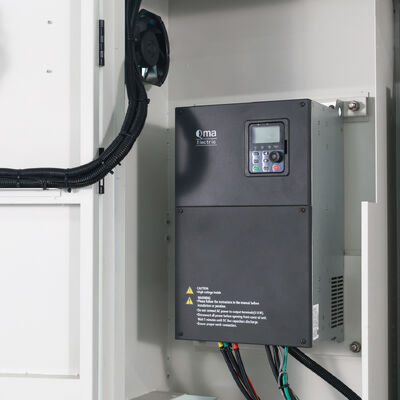

| Układ sterowania pracą |
Zintegrowany przyrząd monitorujący stację, moduł sterowania sygnałem, falownik, ekran dotykowy itp., nie wymaga dodatkowej instalacji
● optymalizacja doboru elementów napędowych, a ustawienia parametrów mogą dokładnie osiągnąć wyższą wydajność
● Pełne funkcje automatycznego sterowania i ochrony, a jednocześnie realizacja sterowania online i zdalnego
● Różnorodne tryby pracy, umożliwiające użytkownikom dostosowanie pracy do trybu oszczędzania energii
zgodnie ze zmianami warunków pracy
|
|
Zakres dostawy
| Pozycje |
Opis |
Jednostka |
Ilość. |
Uwagi |
| 1 |
Korpus główny dmuchawy |
zestaw |
1 |
|
| 2 |
Silnik |
zestaw |
1 |
VFD |
| 3 |
Wentylator chłodzący |
zestaw |
1 |
|
| 4 |
Wymiennik ciepła |
zestaw |
1 |
|
| 5 |
Filtr powietrza |
zestaw |
1 |
|
| 6 |
Filtr oleju |
zestaw |
1 |
|
| 7 |
Zawór ciśnieniowy |
zestaw |
1 |
|
| 8 |
Pompa olejowa |
zestaw |
1 |
|
| 9 |
Rura połączeniowa |
szt. |
1 |
|
| 10 |
Stycznik |
zestaw |
1 |
Siemens lub Schneider |
| 11 |
Falownik |
zestaw |
1 |
Tajwan QMA |
| 12 |
Obudowa |
zestaw |
1 |
|
| 13 |
Zawór zwrotny |
zestaw |
1 |
|
| 14 |
Złącze kompensacyjne ze stali nierdzewnej |
zestaw |
1 |
|
| 15 |
Zawór bezpieczeństwa |
zestaw |
1 |
|
O nas
①W 1994 roku powstała firma Yixing Pengde Machinery Co.,Ltd. (joint venture chińsko-japońskie), która została przeniesiona do Parku Przemysłowego Nauki i Technologii Środowiska. W następnym roku nazwa firmy została zmieniona na B-Tohin Machine (Jiangsu)Co.,Ltd.
②Lokalizacja dmuchawy HC w 1996 roku.
③W 1999 roku utworzono joint venture o nazwie Tohin Machine Co.,Ltd. z TUTHILL Pneumatics Group (Stany Zjednoczone).
④Lokalizacja i masowa sprzedaż dmuchawy BK w 2000 roku.
⑤W 2004 roku dmuchawy HC i BK otrzymały honorowy tytuł "nowego produktu high-tech", a firma została sklasyfikowana jako przedsiębiorstwo high-tech. W tym samym roku firma przeszła certyfikację ISO9001, zakupiła ponad 30000 metrów kwadratowych na nowy zakład i przekazała 500000 juanów na budowę szkoły średniej B-Tohin Qinghu Hope Middle School.
⑥W 2009 roku z powodzeniem wprowadzono na rynek jednostopniową dmuchawę wysokoobrotową, a BK została uznana za znaną markę miasta Wuxi i znaną markę prowincji Jiangsu. Zrealizowano projekt programu "Torch" prowincji Jiangsu i szereg patentów, a także przedstawiono wspólną ideę firmy: uważnie, szczerze, pewnie.
⑦Marka BK firmy została uznana za "China Well-known Trademark" w 2013 roku.
⑧W 2014 roku firma została zidentyfikowana jako "Jiangsu Aerodynamic Research Center" przez Departament Nauki i Technologii Prowincji Jiangsu i uzyskała certyfikat ISO14001. W tym samym czasie wdrożono system automatyzacji biurowej.
⑨W 2015 roku firma wprowadziła kompletny system testowania wydajności dmuchaw. Z powodzeniem wygrała przetarg na aktywa przemysłowe o powierzchni 2600 metrów kwadratowych w strefie rozwoju gospodarczego Yixing i założyła Wuxi B-Tohin Blower Technology Co.,Ltd.
⑩W 2016 roku utworzono chińsko-koreańskie joint venture Wuxi B-Tohin & Ace Blower Science and Technology Co.,Ltd. W tym samym roku z powodzeniem wprowadzono na rynek dmuchawę odśrodkową z łopatkami aerodynamicznymi i założono Tohin Vietnam Industry.
⑪W 2017 roku firma uruchomiła inteligentne rozwiązania IoT, z powodzeniem wdrożono tester wyważenia dmuchawy odśrodkowej z łożyskami powietrznymi. Założono Stowarzyszenie Naukowo-Techniczne B-Tohin.
⑫W 2018 roku z powodzeniem wprowadzono na rynek nowe produkty, takie jak dmuchawa B-Tohin z zawieszeniem magnetycznym i dmuchawa ze stali nierdzewnej.
⑬W 2019 roku w całej firmie wdrożono zarządzanie platformą ERP i w 2019 roku przeszliśmy ocenę "Integracji informatyzacji i industrializacji".
⑭Śrubowa dmuchawa B-Tohin została pomyślnie wprowadzona na rynek w 2021 roku.
⑮W 2022 roku uruchomiono zarządzanie energią kontraktową i sprzedaż nowych produktów w formie leasingu. Z nowym obszarem 75000 metrów kwadratowych, rozpoczęto projekt projektowania i inteligentnej bazy produkcyjnej wysokowydajnych dmuchaw oraz budynku biurowego B-Tohin.Nowy budynek fabryczny został pomyślnie ukończony i przeniesiony.
