Profesjonalny producent różnego rodzaju dmuchaw
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BK |
| Orzecznictwo: | ISO9001/ISO14001/CE |
| Numer modelu: | BK5009 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Eksportuj standardową drewnianą skrzynkę |
| Czas dostawy: | 5 do 20 dni roboczych, w zależności od kwoty zamówienia i specyfikacji |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| Pojemność powietrza: | 5,68-18,41 m3/min | Ciśnienie różnicowe na wylocie: | 10-50KPA |
|---|---|---|---|
| Moc silnika: | 4-22 kW | Otwór wylotowy: | DN100 (4”) |
| Rodzaj chłodzenia: | powietrze | Aplikacja:: | Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane do uzdatniania wody, cementu, u |
| Uszczelka olejowa: | Marka SKF | Łożysko: | Opcja NSK, SKF |
| High Light: | rotacyjna dmuchawa wysokociśnieniowa korzeniowa,dmuchawa wysokociśnieniowa korzeniowa 50 kpa,dmuchawa korzeniowa trójpłatowa 50 kpa |
||

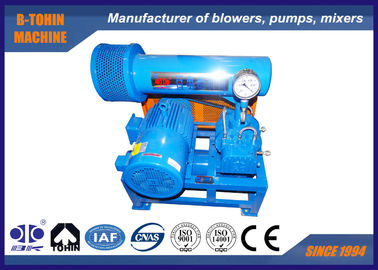

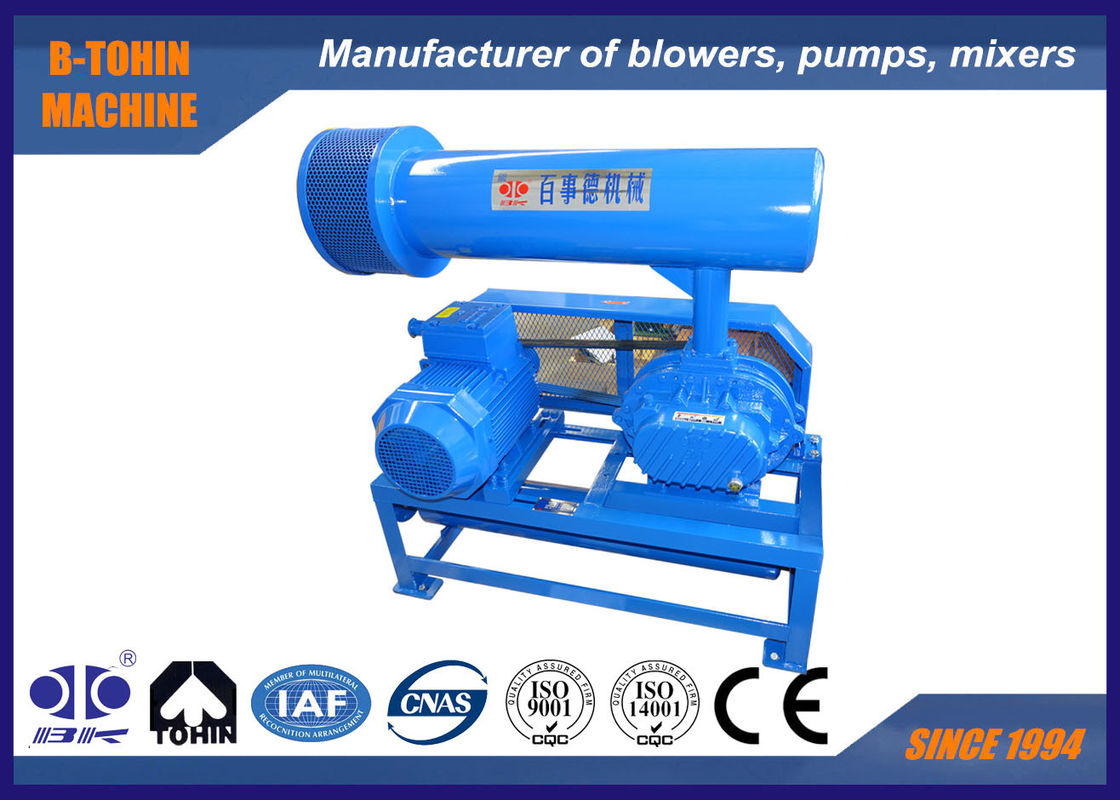

10m3/min Dmuchawa trójpłatkowa, dmuchawa rotacyjna, 10KPA - 50KPA, niezawodny aerator
O B.K
BK Roots Blower jest produktem zaprojektowanym i wyprodukowanym zgodnie z normami krajowymi.
Dmuchawa tego typu jest szeroko stosowana w oczyszczaniu ścieków i przemyśle transportu pneumatycznego.
Dane techniczne:
|
Model |
BK5009 |
|
Pojemność powietrza |
5,68-18,41m3/ min |
|
Ciśnienie różnicowe tłoczenia |
10-50KPA |
|
Prędkość obrotowa |
850-2000 obr./min |
|
Typ silnika |
4KW-22KW 380/400/415/440 V, 3 FAZY, 50/60 Hz |
|
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
|
Typ instalacji |
Standard: typ poziomy. Typ pionowy dostępny dla Twojej opcji |
|
NW dmuchawy bez silnika |
239 kg |
|
Wielkość opakowania Ok. |
1,5 * 1,05 * 1,75 m (długość * szerokość * wysokość) |
Cechy:
1. Spiralne koła zębate rozrządu zapewniają płynną pracę
2. Kompaktowy, elastyczny w instalacji daje użytkownikom większy wybór.
3. Zintegrowana konstrukcja wirnika i wału, aby zapobiec niedociągnięciom podzielonej struktury
4. Zastosuj importowane uszczelki olejowe wykonane z kauczuku fluorowego o doskonałej odporności na zużycie i odporności na wysoką temperaturę.
5. Niskie wibracje i małe zużycie energii.
Arkusz parametrów
| Model | Port Dia (MM) |
Prędkość | Wydajność wlotu (m3/min) i moc na wale (KW) | |||||||||
| 0,1kgf/cm2 | 0,2kgf/cm2 | 0,3kgf/cm2 | 0,4kgf/cm2 | 0,5kgf/cm2 | ||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | ||||||||
| 0,01 MPa | 0,02 MPa | 0,03 MPa | 0,04 MPa | 0,05 MPa | ||||||||
| obr./min | m3/ min | KW | m3/ min | KW | m3/ min | KW | m3/ min | KW | m3/ min | KW | ||
| BK5009 | 100(4") | 850 | 7.05 | 2.12 | 6.48 | 3,60 | 6.05 | 5.43 | 5,68 | 6.29 | ||
| 1000 | 8.53 | 2.49 | 7,97 | 4.23 | 7.53 | 6.39 | 7.17 | 7.40 | 6,85 | 9.14 | ||
| 1150 | 10.01 | 2,87 | 9.45 | 4,86 | 9.01 | 7.35 | 8.65 | 8.51 | 8.33 | 10.51 | ||
| 1250 | 11.00 | 3.12 | 10.44 | 5.29 | 10.00 | 7,99 | 9.64 | 9.25 | 9.32 | 11.43 | ||
| 1350 | 11,99 | 3.37 | 11.43 | 5.71 | 10,99 | 8.63 | 10.62 | 9,99 | 10.31 | 12.34 | ||
| 1500 | 13.47 | 3,74 | 12.91 | 6.35 | 12.47 | 9.59 | 12.11 | 11.10 | 11.79 | 13.71 | ||
| 1600 | 14.46 | 3,99 | 13.90 | 6.77 | 13.46 | 10.23 | 13.10 | 11.84 | 12.78 | 14.63 | ||
| 1750 | 15.94 | 4.37 | 15.38 | 7.40 | 14.94 | 11.18 | 14.58 | 12.95 | 14.26 | 16.00 | ||
| 1850 | 16.93 | 4.62 | 16.37 | 7.83 | 15.93 | 11.82 | 15.57 | 13.69 | 15.25 | 16.91 | ||
| 2000 | 18.41 | 4,99 | 17.85 | 8.46 | 17.41 | 12.78 | 17.05 | 14.80 | 16.73 | 18.28 | ||
Struktura głównego korpusu dmuchawy
|
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
|
1 |
Stopa |
2 |
|
9 |
Lewa osłona końcowa |
1 |
|
17 |
Zbiornik oleju |
1 |
|
2 |
Śruba sześciokątna |
4 |
|
10 |
Okrągły kołek |
4 |
|
18 |
Bieg |
2 |
|
3 |
Uszczelka przeciwpyłowa |
1 |
|
11 |
Obudowa |
1 |
|
19 |
Klucz |
2 |
|
4 |
Wirnik napędowy |
1 |
|
12 |
Uszczelka olejowa |
4 |
|
20 |
Tuleja osiowa |
2 |
|
5 |
Łożysko |
2 |
|
13 |
Prawa osłona końcowa |
1 |
|
21 |
Łożysko |
2 |
|
6 |
Napędzany wirnik |
2 |
|
14 |
Śruba |
16 |
|
22 |
Płyta łożyskowa |
2 |
|
7 |
Pojemnik na kurz |
1 |
|
15 |
Odpowietrznik |
1 |
|
23 |
Regulowana wkładka |
kilka |
|
8 |
Smarowniczka |
2 |
|
16 |
Śruba |
8 |
|
24 |
Nakrętka magnetyczna |
1 |
Rysunek montażowy zespołu dmuchawy
Standardowa dostawa zakresu
1. główny korpus dmuchawy
2. zawór bezpieczeństwa
3. zawór zwrotny
4. tłumik wlotu (z filtrem powietrza)
5. tłumik wylotowy
6. podstawa publiczna (z osłoną na pas)
7. Gumowy elastyczny przegub i podkładka amortyzująca
8. koło pasowe silnika
9. manometr
10. Pasek klinowy
11. śruby i nakrętki oraz inne części łączące
12. silnik elektryczny
