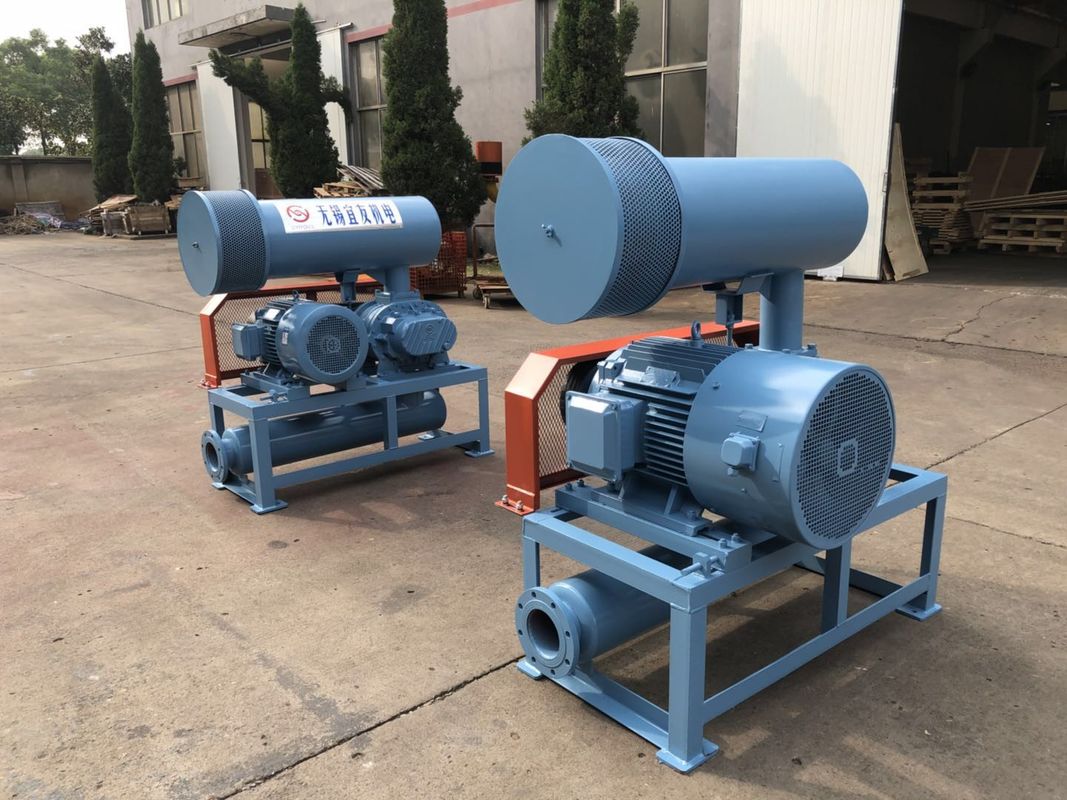

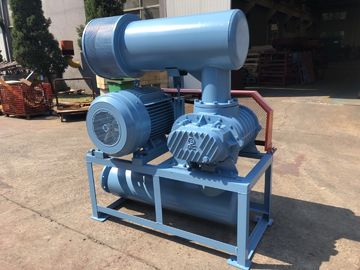

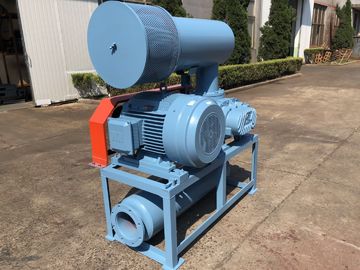

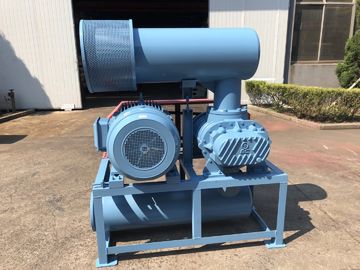

DN200 30-132KW 80KPA Chłodzony powietrzem, dostarczający specjalne dmuchawy rotacyjne Roots do żywności

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	BC
Orzecznictwo:	ISO9001/ISO14001
Numer modelu:	BC9020S

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	USD 7500-10000 / SET
Szczegóły pakowania:	Eksportuj standardowy drewniany futerał
Czas dostawy:	5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Zasady płatności:	L/C, T/T
Możliwość Supply:	50 ZESTAWÓW miesięcznie

Kontakt

Szczegółowy opis produktu

Rodzaj:	Przemieszczenie dodatnie, typ korzeni, transport powietrzny	Pojemność powietrza:	42,58-85.85 m3/min
Ciśnienie różnicowe na wylocie:	10-80KPA	Moc silnika:	30-132 kW
Otwór wylotowy:	DN200 (8”)	Rodzaj chłodzenia:	Powietrze
Zastosowanie::	Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane do uzdatniania wody, cementu, u	Główne materiały:	żeliwo
Podkreślić:	wysokociśnieniowa dmuchawa korzeniowa , 3-płatowa dmuchawa korzeniowa , wysokociśnieniowa dmuchawa 3-płatkowa korzeniowa

DN200 Trój-płatkowy Blower Roots, 30-132KW, 80KPA chłodzenie powietrzem obrotowa dmuchawa

Dmuchawy BC mają ulepszoną pełną sprawność adiabatyczną jak również sprawność objętościową i zapewniają wspaniałe powietrze

charakterystyki wydajności w stosunku do ciśnienia.

Model	BC9020S
Wydajność powietrza	42.58-80.18m³/min
Różnica ciśnień wylotowych	10-80KPA
Prędkość obrotowa	1000-1600rpm
Typ silnika	30KW-132KW 380/400/415/440V, 3FAZY, 50/60HZ, dostępny również silnik częstotliwościowy
Marka silnika	Standard: Siemens Beide lub silnik Wannan Silnik Siemens i ABB do wyboru
Typ instalacji	Standard: typ poziomy. Typ pionowy dostępny do wyboru
Kolor	Dostosowany, standard RAL6011
Waga netto dmuchawy bez silnika	800 kg
Rozmiar opakowania Około.	2.621.782.45m (długośćszerokośćwysokość)

Cechy:

1. Dmuchawy trój-płatkowe BC nie potrzebują chłodziwa wodne w zakresie wzrostu ciśnienia 80kpa.

2. Przekładnie śrubowe są stosowane w celu zapewnienia bardziej stabilnego transportu.

3. Dzięki zastosowaniu specjalnego profilu wirnika, prześwit między wirnikami może być utrzymywany na stałym poziomie,

co sprawia, że sprawność jest jeszcze wyższa.

4. Precyzja wirników jest w pełni kontrolowana przez masową produkcję na precyzyjnych maszynach NC. Ponadto,

wirniki są prawie wolne od wibracji, ponieważ są dynamicznie wyważone na etapie produkcji

5. Śrubowe koła zębate są stosowane nie tylko w celu wydłużenia żywotności, ale także w celu obniżenia hałasu.

Arkusz parametrów

Model	Średnica portu (mm)	Prędkość	Wydajność wlotowa (m3/min) i moc wału (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BC9020S	200(8")	1000	51.88	24.34	49.92	31.03	48.41	37.73	47.14	44.42	46.02	51.12	45.01	57.82	43.6	65.83	42.58	72.66
		1050	54.71	25.55	52.75	32.58	51.24	39.61	49.97	46.65	48.85	53.68	47.84	60.71	46.91	67.74	46.05	74.77
		1150	60.37	27.99	58.41	35.69	56.9	43.39	55.63	51.09	54.51	58.79	53.50	66.49	52.57	74.19	51.71	81.89
		1250	66.03	30.42	64.07	38.79	62.56	47.16	61.29	55.53	60.18	63.90	59.17	72.27	58.24	80.64	57.37	89.01
		1400	74.52	34.07	72.56	43.44	71.06	52.82	69.79	62.19	68.67	71.57	67.66	80.94	66.73	90.32	65.86	99.69
		1500	80.18	36.5	78.22	45.38	76.72	56.59	75.45	66.64	74.33	76.68	73.32	86.72	72.39	96.77	71.52	106.8

Struktura głównego korpusu dmuchawy

DN200 30-132KW 80KPA Chłodzony powietrzem, dostarczający specjalne dmuchawy rotacyjne Roots do żywności 0

Nr	Nazwa części	Ilość	Nr	Nazwa części	Ilość	Nr	Nazwa części	Ilość
1	Podstawa	2	9	Lewa pokrywa końcowa	1	17	Zbiornik oleju	1
2	Śruba sześciokątna	4	10	Kołek okrągły	4	18	Koło zębate	2
3	Uszczelka przeciwpyłowa	1	11	Obudowa	1	19	Klin	2
4	Wirnik napędowy	1	12	Uszczelka olejowa	4	20	Tuleja osiowa	2
5	Łożysko	2	13	Prawa pokrywa końcowa	1	21	Łożysko	2
6	Wirnik napędzany	2	14	Śruba	16	22	Płyta łożyskowa	2
7	Kubek na kurz	1	15	Odpowietrznik	1	23	Regulowana podkładka	kilka
8	Smarowniczka	2	16	Śruba	8	24	Nakrętka magnetyczna	1
