Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | BC |
Orzecznictwo: | ISO9001/ISO14001 |
Numer modelu: | BC9020 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | USD 7500-9960 / SET |
Szczegóły pakowania: | Eksportuj standardową drewnianą skrzynkę |
Czas dostawy: | 5 do 20 dni roboczych, w zależności od kwoty zamówienia i specyfikacji |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 50 zestawów miesięcznie |
Rodzaj: | Przemieszczenie dodatnie, typ korzeni, transport powietrzny | Pojemność powietrza: | 26,99-81,37 m3/min |
---|---|---|---|
Ciśnienie różnicowe na wylocie: | 10-80KPA | Moc silnika: | 15-90KW |
Otwór wylotowy: | DN250 (10”) | Rodzaj chłodzenia: | powietrze |
Aplikacja:: | Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane do uzdatniania wody, cementu, u | Główne materiały: | Żeliwo |
High Light: | Dn250 korzenie rotacyjna dmuchawa krzywkowa,80kpa korzenie rotacyjna dmuchawa krzywkowa,chłodzenie powietrzem korzenie rotacyjna dmuchawa krzywkowa |

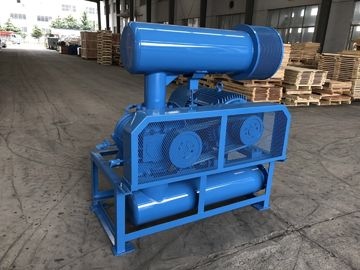

DN250 Three Lobe Roots Blower, 15-132KW, 80KPA dmuchawa obrotowa chłodząca powietrze
Dmuchawy BC mają poprawioną sprawność pełną adiabatyczną, jak również sprawność objętościową i zapewniają wspaniałe powietrze
charakterystyka wydajności w funkcji ciśnienia.
Model |
BC9020 |
Pojemność powietrza |
26,99-81,37m3/ min |
Ciśnienie różnicowe tłoczenia |
10-80KPA |
Prędkość obrotowa |
700-1500 obr./min |
Typ silnika |
15KW-132KW 380/400/415/440 V, 3 FAZY, 50/60 HZ, dostępny również silnik częstotliwości |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
Typ instalacji |
Standard: typ poziomy. Typ pionowy dostępny dla Twojej opcji |
Kolor | Dostosowane, standard RAL6011 |
NW dmuchawy bez silnika |
1310 kg |
Wielkość opakowania Ok. |
2,62*1,78*2,45m (długość*szerokość*wysokość) |
Cechy:
Dmuchawy trójpłatowe 1.BC nie wymagają chłodziwa wodnego w zakresie rosnącego ciśnienia 80 kpa.
2. Spiralne koła zębate są przystosowane do znacznie bardziej stabilnego przenoszenia.
3. Dzięki zastosowaniu specjalnego profilu wirnika można utrzymać stały prześwit między wirnikami,
co sprawia, że wydajność jest jeszcze wyższa.
4. Precyzja wirników jest w pełni kontrolowana przez masową produkcję na precyzyjnych maszynach NC. Ponadto
wirniki są prawie wolne od wibracji, ponieważ są wyważane dynamicznie na etapie produkcji
już.
5. Spiralne koła zębate rozrządu są stosowane nie tylko w celu przedłużenia żywotności, ale także w celu zmniejszenia hałasu.
Arkusz parametrów
Model | Port Dia (MM) |
Prędkość | Wydajność wlotu (m3/min) i moc na wale (KW) | |||||||
0,1kgf/cm2 | 0,2kgf/cm2 | 0,3kgf/cm2 | 0,4kgf/cm2 | |||||||
1000 mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0,01 MPa | 0,02 MPa | 0,03 MPa | 0,04 MPa | |||||||
obr./min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BC9020 | 250(10") | 700 | 35.04 | 12.11 | 32,72 | 18,99 | 30.93 | 25.36 | 29.48 | 29.05 |
850 | 43,73 | 14.71 | 41.41 | 23.06 | 39.61 | 30.80 | 38.17 | 35.28 | ||
1000 | 52.41 | 17.30 | 50.10 | 27.12 | 48.30 | 36.23 | 46,85 | 41,50 | ||
1150 | 61.10 | 19.90 | 58,78 | 31.19 | 56,99 | 41,67 | 55,54 | 47,73 | ||
1250 | 66,89 | 21.63 | 64,58 | 33,90 | 62,78 | 45,29 | 61.33 | 51,88 | ||
1400 | 75,58 | 24.22 | 73,26 | 37,97 | 71,47 | 50,73 | 70.02 | 58.10 | ||
1500 | 81,37 | 25,95 | 79.05 | 40,69 | 77,26 | 54.35 | 75,81 | 62.25 |
Model | Port Dia (MM) |
Prędkość | Wydajność wlotu (m3/min) i moc na wale (KW) | |||||||
0,5kgf/cm2 | 0,6kgf/cm2 | 0,7kgf/cm2 | 0,8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0,05 MPa | 0,06 MPa | 0,07 MPa | 0,08 MPa | |||||||
obr./min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BC9020 | 250(10") | 700 | 28.15 | 35,91 | 26,99 | 42,76 | ||||
850 | 36,83 | 43,60 | 35,68 | 51,93 | ||||||
1000 | 45,52 | 51.30 | 44.36 | 61.09 | 43.26 | 70,89 | 42.28 | 80,68 | ||
1150 | 54.21 | 58,99 | 53.05 | 70,26 | 51,95 | 81,52 | 50,97 | 92,79 | ||
1250 | 60.00 | 64.12 | 58,84 | 76,37 | 57,74 | 88,61 | 56,76 | 100,86 | ||
1400 | 68,69 | 71,81 | 67,53 | 85,53 | 66,43 | 99,24 | 65.44 | 112,96 | ||
1500 | 74,48 | 76,94 | 73,32 | 91,64 | 72.22 | 106,33 | 71.24 | 121.03 |
Struktura głównego korpusu dmuchawy
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
1 |
Stopa |
2 |
|
9 |
Lewa osłona końcowa |
1 |
|
17 |
Zbiornik oleju |
1 |
2 |
Śruba sześciokątna |
4 |
|
10 |
Okrągły kołek |
4 |
|
18 |
Bieg |
2 |
3 |
Uszczelka przeciwpyłowa |
1 |
|
11 |
Obudowa |
1 |
|
19 |
Klucz |
2 |
4 |
Wirnik napędowy |
1 |
|
12 |
Uszczelka olejowa |
4 |
|
20 |
Tuleja osiowa |
2 |
5 |
Łożysko |
2 |
|
13 |
Prawa osłona końcowa |
1 |
|
21 |
Łożysko |
2 |
6 |
Napędzany wirnik |
2 |
|
14 |
Śruba |
16 |
|
22 |
Płyta łożyskowa |
2 |
7 |
Pojemnik na kurz |
1 |
|
15 |
Odpowietrznik |
1 |
|
23 |
Regulowana wkładka |
kilka |
8 |
Smarowniczka |
2 |
|
16 |
Śruba |
8 |
|
24 |
Nakrętka magnetyczna |
1 |
Rysunek montażowy zespołu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa z odkrytym wałem
2. zawór bezpieczeństwa
3. zawór zwrotny waflowy (typ slim)
4. tłumik wlotu (z filtrem powietrza)
5. tłumik wylotowy
6. podstawa publiczna (z osłoną na pas)
7. Gumowy elastyczny przegub i podkładka amortyzująca
8. koło pasowe silnika
9. miernik ciśnienia
10. Pasek klinowy
11. śruby i nakrętki oraz inne części łączące
12. silnik elektryczny
