Profesjonalny producent różnego rodzaju dmuchaw
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BK |
| Orzecznictwo: | ISO9001/ISO14001/CE |
| Numer modelu: | BK9030 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Eksportuj standardową drewnianą skrzynkę |
| Czas dostawy: | 5 do 20 dni roboczych, w zależności od kwoty zamówienia i specyfikacji |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 50 zestawów miesięcznie |
| Rodzaj: | Przemieszczenie dodatnie, typ korzeni, transport powietrzny | Pojemność powietrza: | 43,44-122,58m3/min |
|---|---|---|---|
| Ciśnienie różnicowe na wylocie: | 10-60KPA | Moc silnika: | 22-160KW |
| Otwór wylotowy: | DN300 (12”) | Rodzaj chłodzenia: | powietrze |
| Aplikacja:: | Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane do uzdatniania wody, cementu, u | Główne materiały: | Żeliwo |
| High Light: | dmuchawa do chłodzenia powietrzem,dmuchawa do korzeni cementowych,dmuchawa wysokociśnieniowa do korzeni |
||

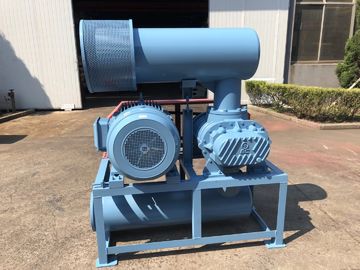

Chłodzenie powietrzem Dmuchawa z trzema płatami, 22-160 kW, dmuchawa powietrza o większej wydajności
Dmuchawa trójłopatkowa BK9030 jest szeroko stosowana w systemach transportu pneumatycznego w wielu gałęziach przemysłu, takich jak porcelana, materiały budowlane, produkcja papieru, hutnictwo, energetyka, ropa naftowa, chemia, tekstylia, akwakultura, oczyszczanie ścieków, żywność itp.
Może pasować do tłumika pionowego lub poziomego lub do izolatora akustycznego, aby uzyskać najlepszy efekt obniżenia hałasu.
Dane techniczne:
|
Model |
BK9030 |
|
Pojemność powietrza |
43,44-122,58m3/ min |
|
Ciśnienie różnicowe tłoczenia |
10-60KPA |
|
Prędkość obrotowa |
700-1500 obr./min |
|
Typ silnika |
22KW-160KW 380/400/415/440 V, 3 FAZY, 50/60 HZ, dostępny również silnik częstotliwości |
|
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
|
Typ instalacji |
Standard: typ poziomy. Typ pionowy dostępny dla Twojej opcji |
| Kolor | Dostosowane, standard RAL6011 |
|
NW dmuchawy bez silnika |
1550 kg |
|
Wielkość opakowania Ok. |
2,62*1,78*2,5m (długość*szerokość*wysokość) |
Cechy:
1. Po zamontowaniu tłumików wlotu i wylotu hałas dmuchawy jest niski.
2. Zoptymalizowana krzywa wirnika została przyjęta w celu poprawy wydajności dmuchawy.
3. Wyprowadzaj czyste powietrze i wolne od smaru.
4. Technologia CAD/CAM: Wirnik wirnika, obudowa, płyta końcowa i inne kluczowe elementy są wykonane wg
obróbka cyfrowa.
5. Dobry wygląd: Maszyna ma zoptymalizowaną konstrukcję, przyjemny kształt i zwartą konstrukcję.
Arkusz parametrów
| Model | Port Dia (MM) |
Prędkość | Wydajność wlotu (m3/min) i moc na wale (KW) | |||||||
| 0,1kgf/cm2 | 0,2kgf/cm2 | 0,3kgf/cm2 | 0,4kgf/cm2 | |||||||
| 1000 mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0,01 MPa | 0,02 MPa | 0,03 MPa | 0,04 MPa | |||||||
| obr./min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030 | 300(12") | 700 | 53.08 | 17.01 | 49,78 | 27.48 | 47.35 | 37.12 | 45.26 | 42,77 |
| 850 | 66.11 | 20.66 | 62,81 | 33.37 | 60.38 | 45.07 | 58.30 | 51,93 | ||
| 1000 | 79.15 | 24.30 | 75,84 | 39.25 | 73,41 | 53.03 | 71.33 | 61.10 | ||
| 1150 | 92.18 | 27,95 | 88,88 | 45.14 | 86,44 | 60,98 | 84,36 | 70,26 | ||
| 1250 | 100,87 | 30.38 | 97,56 | 49.07 | 95.13 | 66,29 | 93.05 | 76,37 | ||
| 1400 | 113,90 | 34.02 | 110,60 | 54,96 | 108.16 | 74,24 | 106.08 | 85,53 | ||
| 1500 | 122,58 | 36.45 | 119,28 | 58,88 | 116,85 | 79,54 | 114,77 | 91,64 | ||
| Model | Port Dia (MM) |
Prędkość | Wydajność wlotu (m3/min) i moc na wale (KW) | |||||||
| 0,5kgf/cm2 | 0,6kgf/cm2 | 0,7kgf/cm2 | 0,8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0,05 MPa | 0,06 MPa | 0,07 MPa | 0,08 MPa | |||||||
| obr./min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030 | 300(12") | 700 | 43.44 | 53.05 | ||||||
| 850 | 56,47 | 64.42 | ||||||||
| 1000 | 69,50 | 75,79 | 67,85 | 90,49 | ||||||
| 1150 | 82,53 | 87.16 | 80,88 | 104.06 | ||||||
| 1250 | 91.22 | 94,74 | 89,57 | 113.11 | ||||||
| 1400 | 104,25 | 106.11 | 102,60 | 126,68 | ||||||
| 1500 | 112,94 | 113,69 | 111,29 | 135,73 | ||||||
Struktura głównego korpusu dmuchawy
|
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
|
1 |
Stopa |
2 |
|
9 |
Lewa osłona końcowa |
1 |
|
17 |
Zbiornik oleju |
1 |
|
2 |
Śruba sześciokątna |
4 |
|
10 |
Okrągły kołek |
4 |
|
18 |
Bieg |
2 |
|
3 |
Uszczelnienie przeciwpyłowe |
1 |
|
11 |
Obudowa |
1 |
|
19 |
Klucz |
2 |
|
4 |
Wirnik napędowy |
1 |
|
12 |
Uszczelka olejowa |
4 |
|
20 |
Tuleja osiowa |
2 |
|
5 |
Łożysko |
2 |
|
13 |
Prawa osłona końcowa |
1 |
|
21 |
Łożysko |
2 |
|
6 |
Napędzany wirnik |
2 |
|
14 |
Śruba |
16 |
|
22 |
Płyta łożyskowa |
2 |
|
7 |
Pojemnik na kurz |
1 |
|
15 |
Odpowietrznik |
1 |
|
23 |
Regulowana wkładka |
kilka |
|
8 |
Smarowniczka |
2 |
|
16 |
Śruba |
8 |
|
24 |
Nakrętka magnetyczna |
1 |
Rysunek montażowy zespołu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa z odkrytym wałem
2. zawór bezpieczeństwa
3. zawór zwrotny waflowy (typ slim)
4. tłumik wlotu (z filtrem powietrza)
5. tłumik wylotowy
6. podstawa publiczna (z osłoną na pas)
7. Gumowy elastyczny przegub i podkładka amortyzująca
8. koło pasowe silnika
9. miernik ciśnienia Y-60
10. Pasek klinowy
11. śruby i nakrętki oraz inne części łączące
12. silnik elektryczny
