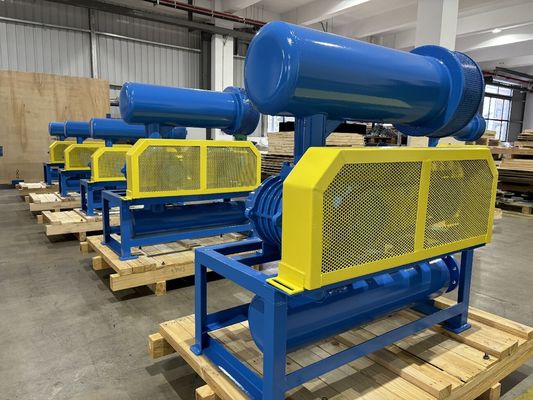

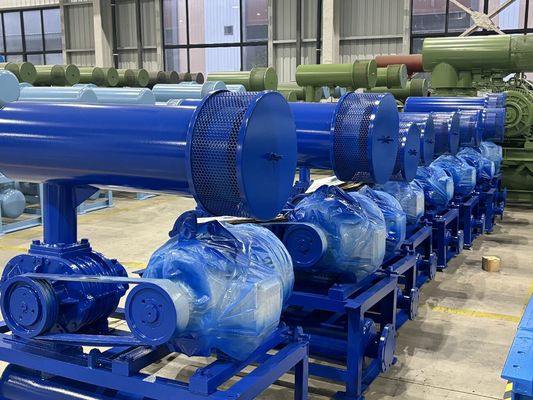

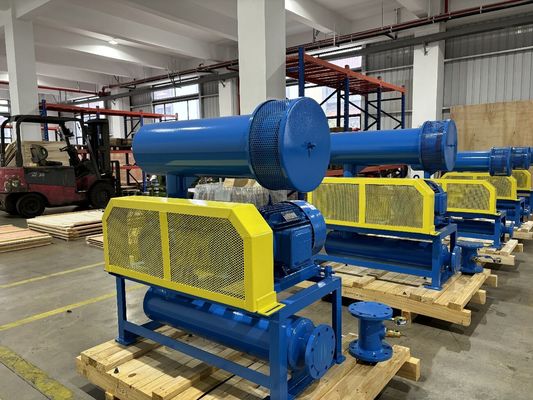

Water Cooling Three Lobe Roots Blower with 60-100 Pressure and 11.92-27.54 m³/min Capacity
T
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: BK
Orzecznictwo: ISO9001 / ISO14001/CE
Numer modelu: BKW7011
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 9005- USD 12320
Szczegóły pakowania: Eksportuj drewniane skrzynie
Czas dostawy: 45 dni roboczych
Zasady płatności: Akredytywa, T/T
Możliwość Supply: 200 zestawów miesięcznie
Kontakt
Szczegółowy opis produktu
Produkt: Wydmuchacz trójkątny Model: BKW7011
Opakowanie transportowe: Eksportuj drewnianą skrzynkę Pojemność powietrza: 11,92-27,54 m³/min
Typ chłodzenia: Woda Port Dia.: DN150(6")
Prędkość dmuchawy: 700-1500 obrotów na minutę Woltaż: 380 V/400 V/415 V/440 V/dostosowany
Częstotliwość: 50 Hz/60 Hz Aplikacja: Oczyszczanie ścieków, transport żywności, transport gazów specjalnych
Ciśnienie: 0,6-1,0 kgf/cm² Moc silnika: 11-15/18,5-22/30/37-45 kW
Podkreślić:

Chłodzona wodą dmuchawa Roots trójłopatkowa

,

Trójłopatkowa dmuchawa Roots z chłodzeniem wodnym

,

Przemysłowy system chłodzenia wodnego dmuchawy Roots



Chłodzenie wodne Trzyodługowy dmuchacz korzeniowy z 60-100 kgf/cm2 Ciśnienie i pojemność 11,92-27,54 m3/min



O BKW.


BKW Seires Roots Blower odziedziczy większość komponentów z serii BK, przyjmuje chłodzenie wodne w osłonie łożyska, co może zmniejszyć temperaturę łożyska podczas pracy i wydłużyć żywotność,Ponadto ma większą zdolność ciśnienia.

Specyfikacje



Model BKW7011
Pojemność powietrza 110,92-27,54 m3/min
Ciśnienie różniczkowe rozładowania 60-100KPA
Prędkość obrotowa 700-1500 obr./min
Rodzaj silnika 11-15/18.5-22/30/37-45KW
380/400/415/440V, 3FASES, 50/60HZ
Rodzaj instalacji Standardowy: typ poziomy.
Typ pionowy do wyboru
N.W. dmuchawy bez silnika 860 kg
Rozmiar opakowania Ok. 1.85*1,22*2,02m (długość*szerokość*wysokość)
Cechy 1. Helikulowe zęby zegarkowe dla płynnej pracy
2Kompaktność i elastyczność instalacji zapewniają użytkownikom większy wybór.
3Integracyjna struktura obrotowa i wału dla stabilnego i płynnego działania
4Przyjąć importowane uszczelki olejowe wykonane z gumy fluorowej o wysokiej odporności na zużycie i wysoką odporność na temperaturę.
5Niski poziom hałasu, niskie wibracje i zużycie energii.



Parametry



Model Prędkość Pojemność wejściowa (m3/min) i moc wału (KW) Woda chłodząca
00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2 00,9 kgf/cm2 10,0 kgf/cm2
6000 mmH2O 7000 mmH2O 8000 mmH2O 9000 mmH2O 10000 mmH2O
00,06Mpa 00,07Mpa 00,08Mpa 00,09Mpa 0.1Mpa
obroty / min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW L/min
BKW7011 700 10.14 17.48 9.72 18.62             10
Port Dia: 850 13.40 21.22 12.99 22.60 12.62 25.76 12.27 29.04 11.92 32.20
DN 150 1000 16.66 24.96 16.25 26.59 15.88 30.30 15.53 34.17 15.18 37.88
(6") 1150 19.92 28.71 19.51 30.58 19.14 34.85 18.79 39.29 18.44 43.56
  1250 22.10 31.21 21.69 33.24 21.32 37.88 20.97 42.71 20.62 47.35
  1400 25.36 34.95 24.95 37.23 24.58 42.42 24.23 47.84 23.88 53.03
  1500 27.54 37.45 27.12 39.89 26.75 45.45 26.41 51.25 26.06 56.82




Opis części dmuchawy



Obudowa Wyroby z żeliwa HT200
Konstrukcja ENDLESS przyjęta w celu poprawy wydajności, jednorazowa obróbka CNC z wysoką precyzją

Rotacja (oś i obrót) Wykonana z żeliwa odlewanego QT500
Ruch i wał są odlewane jako integralna część.
Przyjmowanie planerów NC do obróbki w celu osiągnięcia wysokiej precyzji
łożysko końcowe przekładni Wykonana z GCr15
marki NSK, podwójny rząd kątowego łożyska kulkowego,o pojemności nieprzekraczającej 10 W
Łóżko końcowe napędu Wykonana z GCr15
Marka NSK, łożyska cylindryczne
Zestaw Wykonana z 20CrMnTi
Struktura bąka dla płynniejszego biegania
Olejna pieczęć Wyroby z gumy fluorowej
wytrzymuje wysoką temperaturę i ma dłuższą żywotność.


Wymiar zarysu produktu

TBKWArkusz wymiarów zarysów                       Jednostka: mm
Rodzaj
Port Dia
Moc silnika A B C D E F G H K M N 0 P Q 4-M16×h Waga
(kg) BKW7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 492 18.5 ¢22 457 550 30 497 590 37 ¢45 559 652 Standardowe akcesoria obejmują: tłumik wejściowy i wyjściowy, miernik ciśnienia, ramę podłoża, kołowiec dmuchawy, kołowiec silnika, pas, ochrona pasa, zawór reliefowy, zawór kontrolny. Powyższe wagy są stosowane wyłącznie do standardowych akcesoriów, z wyłączeniem silnika. Wymiary dla dmuchawy, która jest wyposażona w silnik wysokiego napięcia, zostaną dostarczone specjalnie.



Zasada działania

Dmuchawa korzeniowa jest dmuchawą sześciankową, która uwalnia określoną ilość powietrza proporcjonalnie do prędkości obrotu.W porównaniu z dwoma płatami dmuchawy, jest to mniejszy impuls powietrza, mniejsza zmiana obciążenia, większa wytrzymałość, mniejszy hałas i wibracje.

Dwa wały równoległe mają po trzy płaty, wszystkie płaty utrzymują niewielką odległość od siebie i mieszkanie wewnątrz.pewne powietrze zostanie wchłonięte na wejściu i przeniesione z obudowy wewnętrznej powierzchni do portu rozładowania dmuchawy.

Dwa wały będą obracać się przez biegówki, bez żadnego dotyku między płatami, więc można je obracać z dużą prędkością bez żadnego smarowania wewnątrz.po prostu konfiguracja; płynny bieg;dobra stabilizacja wydajności.
