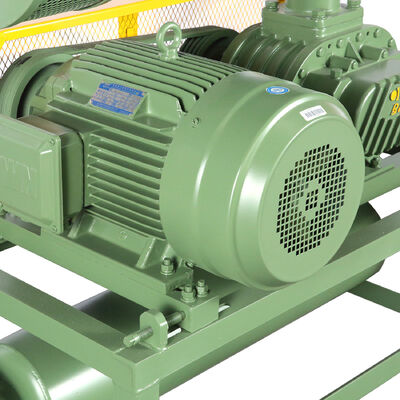

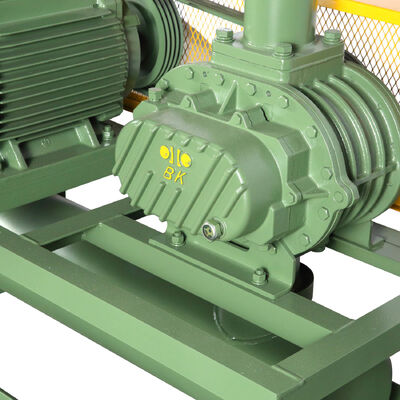

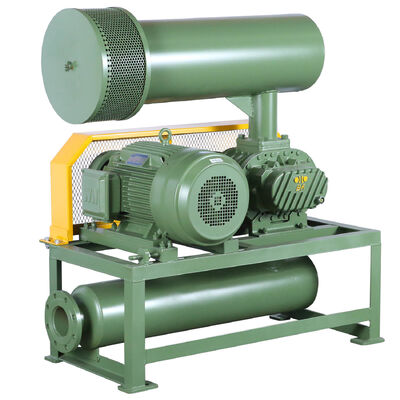

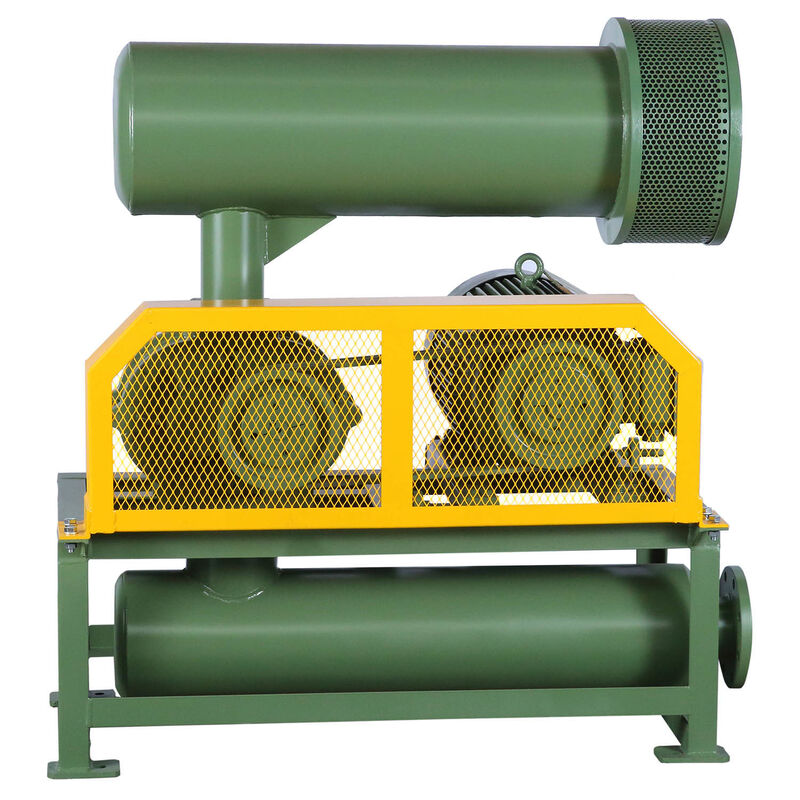

B-Tohin BK6015 DN150mm, czwarta generacja dmuchawy z trzema płatami korzeniami do transportu proszku i ziarna
/O BK /Trzech płatów /Dmuchacz korzeniowy
Dmuchawa korzeniowa serii BK, z strukturą integralną obrotową i wałem, ma szerokie zastosowanie w ochronie środowiska, energii elektrycznej, architekturze, dostawze gazu itp.
Opis produktu
Roots Blower jest dmuchawką typu cub-age, która wypuszcza stałą ilość powietrza proporcjonalnie do prędkości obrotu.W porównaniu z dwoma płatami dmuchawyJest to mniej impulsów powietrza, mniejsza zmiana obciążenia, większa siła, mniejszy hałas i wibracje.
Dwa równoległe wały mają po trzy płaty, wszystkie płaty utrzymują małą odległość od siebie i mieszczą się wewnątrz. Każdy płat obraca się,pewne powietrze zostanie wchłonięte przy wejściu i przeniesione z obudowy wewnętrznej powierzchni do portu rozładowania dmuchawy.
Dwa wały będą obracane przez zęby z czasem, bez żadnego dotyku między płatami, więc można je obracać z dużą prędkością bez żadnego smarowania wewnątrz. Ma następujące właściwości:Po prostu konfiguracja;płynne działanie;dobra stabilizacja wydajności.Było szeroko stosowane w różnych branżach.
Główne cechy
1) Przyjmuje się płynne działanie zespółów zespółkowych.
2) Jest elastyczny w sposób montażu ze względu na tę samą strukturę w wlewie i wyjściu.
3) Przyjmuje bardziej rozsądną strukturę łożyska, co może zwiększyć żywotność łożyska.
4) Niski poziom hałasu, wibracji i zużycia energii.
Specyfikacje
| Model |
BK6015 |
| Pojemność powietrza |
140,23 m3/min-37,95 m3/min |
| Ciśnienie różniczkowe rozładowania |
10-50 KPA |
| Prędkość obrotowa |
850 obr./min-1800 obr./min |
| Rodzaj silnika |
11-22/30/37-45 kW
380/400/415/440V, 3FASES, 50/60HZ |
| Rodzaj instalacji |
Standardowy: typ poziomy.
Typ pionowy do wyboru |
| N.W. dmuchawy bez silnika |
380 kg |
| Cechy |
1. Helikulowe zęby zegarkowe dla płynnej pracy
2Kompaktność i elastyczność instalacji zapewniają użytkownikom większy wybór.
3. Zintegrowana konstrukcja obrotowa i wału, unikająca wad dmuchawy o podzielonej konstrukcji
4Przyjąć importowane uszczelki olejowe wykonane z gumy fluorowej o wysokiej odporności na zużycie i wysoką odporność na temperaturę.
5Niski poziom hałasu, niskie wibracje i zużycie energii.
|
Parametry
| Model |
Port Dia. |
Prędkość |
Pojemność wejściowa (m3/min) i moc wału (KW) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
00,3 kgf/cm2 |
00,4 kgf/cm2 |
00,5 kgf/cm2 |
| 1000 mmH2O |
2000 mmH2O |
3000 mmH2O |
4000 mmH2O |
5000 mmH2O |
| 00,01Mpa |
00,02Mpa |
00,03Mpa |
00,04Mpa |
00,05Mpa |
| obroty / min |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK6015 |
150 (((6") |
850 |
16.66 |
4.61 |
15.65 |
8.08 |
14.89 |
11.00 |
14.23 |
13.94 |
|
|
| 1000 |
20.02 |
5.43 |
19.01 |
9.50 |
18.25 |
12.94 |
17.60 |
16.40 |
17.04 |
20.39 |
| 1150 |
23.38 |
6.24 |
22.37 |
10.93 |
21.61 |
14.88 |
20.96 |
18.86 |
20.40 |
23.45 |
| 1250 |
25.62 |
6.78 |
24.61 |
11.88 |
23.85 |
16.18 |
23.2 |
20.50 |
22.64 |
25.49 |
| 1400 |
28.99 |
7.60 |
27.98 |
13.3 |
27.21 |
18.12 |
26.56 |
22.96 |
26.00 |
28.55 |
| 1500 |
31.23 |
8.14 |
30.22 |
14.25 |
29.46 |
19.44 |
28.81 |
24.6 |
28.25 |
30.59 |
| 1650 |
34.59 |
8.96 |
33.58 |
15.68 |
32.82 |
21.35 |
32.17 |
27.05 |
31.61 |
33.65 |
| 1800 |
37.95 |
9.77 |
36.94 |
17.10 |
36.18 |
23.29 |
35.53 |
29.51 |
34.97 |
36.71 |
Cechy
1. Helikulowe zęby zegarkowe dla płynnej pracy
2Kompaktność i elastyczność instalacji zapewniają użytkownikom większy wybór.
3- Integralna struktura obrotowa lepsza od struktury podzielonej, bardziej stabilna w zakresie przesyłu mocy
4Przyjąć importowane uszczelki olejowe wykonane z gumy fluorowej, która ma dobrą odporność na zużycie i wysoką odporność na temperaturę.
5Małe wibracje i ekonomiczne zużycie energii.
Wymiar zarysu produktu
BKArkusz wymiarów zarysów
|
|
|
|
|
|
|
|
|
|
|
Jednostka: mm |
Rodzaj |
Port Dia |
Moc silnika |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
4-M16×h |
Waga
(kg) |
| BK6015 |
150 (((6") |
11 ¢22 |
1340 |
1064 |
113 |
222 |
748 |
232 |
364 |
1460 |
238 |
476 |
573 |
180 |
280 |
24 |
4-M16×400 |
380 |
| 30 |
539 |
636 |
| 37 ¢45 |
563 |
660 |
| Wymiar dla BK12034 i BK12042 będzie dostarczany specjalnie. |
| Stan.dArdy acceSłucham obejmują:tłumik wejściowy i wyjściowy,ciśnienie gaUG.E., ramy bazowe, wiertarka, silnik. koła, beTo ochroniarz pasa.eWtykacz Lief, wtykacz kontrolny. |
| Powyższe wagy są stosowane wyłącznie do standardowych akcesoriów, z wyłączeniem silnika. |
Zasada działania
Dmuchawa korzeniowa jest dmuchawą sześciankową, która uwalnia określoną ilość powietrza proporcjonalnie do prędkości obrotu.W porównaniu z dwoma płatami dmuchawy, jest to mniejszy impuls powietrza, mniejsza zmiana obciążenia, większa wytrzymałość, mniejszy hałas i wibracje.
Dwa wały równoległe mają po trzy płaty, wszystkie płaty utrzymują niewielką odległość od siebie i mieszkanie wewnątrz.pewne powietrze zostanie wchłonięte na wejściu i przeniesione z obudowy wewnętrznej powierzchni do portu rozładowania dmuchawy.
Dwa wały będą obracać się przez biegówki, bez żadnego dotyku między płatami, więc można je obracać z dużą prędkością bez żadnego smarowania wewnątrz.po prostu konfiguracja; płynny bieg;dobra stabilizacja wydajności.
