BKD wysokie ciśnienie,10,0-1,5 kgf/cm2 Ciśnienie, chłodzenie wodne, dwustopniowy, trójkątny dmuchawk

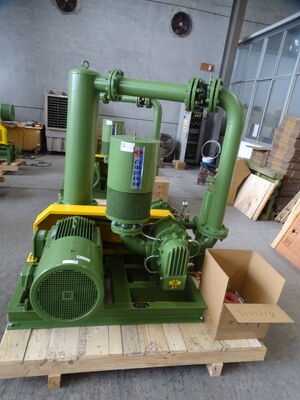

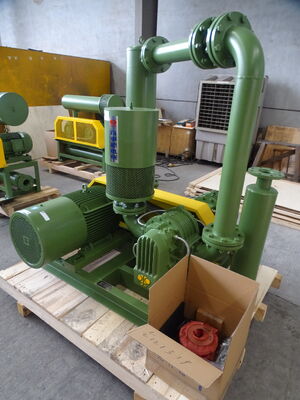

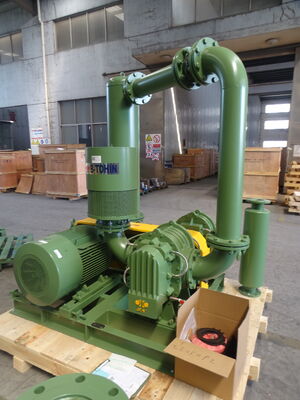

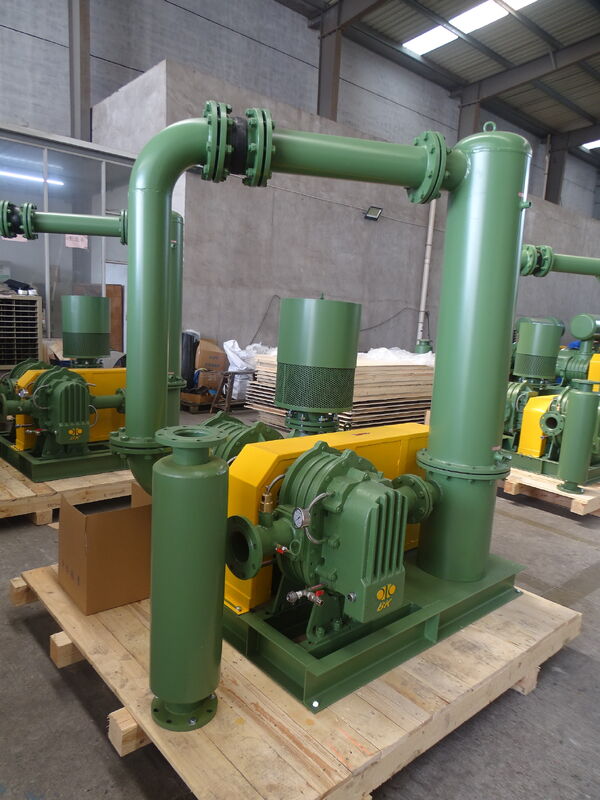

1 Dmuchacz korzeniowy typu BKD



Dwuetapowa dmuchawa BKD składa się z dwóch dmuchawek BKW w serii, które mogą przekroczyć limit ciśnienia jednej dmuchawy.Gaz wysokotemperaturowy wypuszczany przez dmuchawkę pierwotną jest chłodzony przez chłodnicę średnią przed wejściem do dmuchawy wtórnej, tak aby jego temperatura nie przekraczała określonej wartości, zapewniając w ten sposób prawidłowe działanie wtórnego dmuchawy.



Seria BKD to dwuetapowa dmuchaczka korzeniowa, która posiada dwie dmuchaczki BKW w serii i przekracza maksymalne ciśnienie w porównaniu z jedną,Jest też środkowy system chłodzenia między pierwszym a drugim etapem.Zapewnia standardową temperaturę przepływu powietrza do drugiego dmuchawy.



2 Specyfikacje produktu



Rodzaj	Odpowiedni dmuchawy	Port Dia (MM)	Ciśnienie (kgf/cm2)	Prędkość (rmp)		Przepływ powietrza do wejścia (m3/min)	Moc wału (kw)	Woda chłodząca ((L/min)
				Ⅰ	Ⅱ
BKD-1000	BKW5006+BKW5003	65 (((2,5")	1.0-1.5	850-1600	1050-1800	3.32-8.77	10.18-24.26	32
BKD-2000	BKW6008+BKW6005	80 (((3")	1.0-1.5	850-1500	850-1500	6.05-14.74	16.43-38.89	40
BKD-3000	BKW7011+BKW7006	100 (((4")	1.0-1.5	850-1500	1000-1650	13.93-29.31	30.21-69.27	50
BKD-4000	BKW8016+BKW7011	150 (((6")	1.0-1.5	850-1400	850-1400	20.82-41.57	49.28-103.6	70
BKD-5000	BKW8024+BKW8016	200 ((8")	1.0-1.5	850-1400	850-1400	31.97-62.99	77.31-155.6	90
BKD-6000	BKW9030+BKW9020	250 (((10")	1.0-1.5	850-1400	850-1400	55.17-105.9	124.3-252	120
BKD-7000	BKW10034+BKW10027	300 (((12")	1.0-1.5	850-1400	850-1400	80.6-150.88	175.2-383.1	160



3 Przepływ powietrza do wejścia (m3 / min) i moc wału (KW) w różnych warunkach



Rodzaj	Port Dia	Prędkość		Przepływ powietrza do wejścia ((m3/min) i moc wału ((KW) w różnych warunkach								Woda chłodząca
				10,0 kgf/cm2		1.2kgf/cm2		10,4 kgf/cm2		10,5 kgf/cm2
				10000 mmH2O		12000mmH2O		14000mmH2O		15000mmH2O
		obroty / min		00,098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
		Ⅰ	Ⅱ	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	L/min
BKD-1000 (BKW5006+) BKW5003)	65 (((2,5")	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
		1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
		1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
		1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
		1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
		1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
		1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26





3 Wymiar graniczny BKD-1000



BKD Arkusz wymiarów zarysów                         Jednostka: mm Rodzaj Port Dia Moc silnika A B C D E F G H Ja... J K L M N 0 n Q×h BKD-1000 65 (((2,5") 11 ¢30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16×300 BKD-2000 80 (((3") 15 ¢45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16×300 BKD-3000 100 (((4") 30 ~ 45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16×400 55 ~ 75 650 1300 25 1400 1450 1350 BKD-4000 150 (((6") 55 ~ 90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16×400 110 770 1540 25 860 1720 1770 1560 BKD-5000 200 ((8") 75 ¢200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16×400 BKD-6000 250 (((10") 132 ¢200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16×400 220 ~ 280 ((6kv) 1265 2650 25 1040 2080 2130 2580 BKD-7000 300 (((12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16×400 220 ~ 250 ((6kv) 1375 2750 25 2800 280~400 ((6kv) 1435 2870 25 2920 Uwaga: Wielkość A jest dla odniesienia, ale nie może przekroczyć wielkości B.





4 Pozostałe akcesoria



(1) Typ zaworu startowego YUSV bez obciążenia



(2) Wielofunkcyjna obudowa typu BDFZ-L





• Zasada działania zaworu startowego rozładowania



Ten zawór jest głównie stosowany w rurociągu dla dmuchawy, sprężarki i dmuchawy typu śruby.



powietrze przepłynie przez zawór, a dmuchawy będzie działać bez obciążenia, po pewnym czasie, zawór zamknie



ponieważ różnica ciśnienia w rurociągu i na zewnątrz, więc realizuje start bez obciążenia dla dmuchawy, i



może mieć wpływ na sprzęt i silnik.



• Główne cechy zaworu startowego rozładunku

1. Mają mechaniczną strukturę i rozsądny projekt, bez wykończenia.
2. Nie ma potrzeby obejścia i elektrycznego systemu wykonawczego.
3. To zastępuje zawór zabezpieczający i chroni przed uruchomieniem w ciężkim stanie.
4. Łatwe montaż i utrzymanie.



• Główne cechy charakterystyczne zamknięcia

1. Wykorzystanie stali i gąbki do izolacji akustycznej, oraz wbudowany w nią materiał absorbujący dźwięk, może skutecznie zmniejszyć hałas.
2. Są tam cztery drzwi i każda strona może się otworzyć, co jest wygodne do codziennej konserwacji.
3. Przyjmowanie odłączalnej struktury, która jest łatwa do transportu.
4. Kompaktna konstrukcja dla mniejszej powierzchni podłogi.
