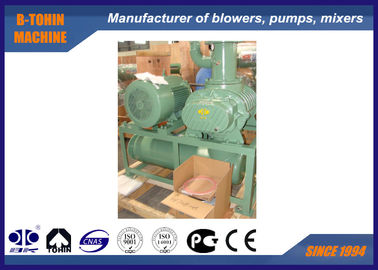

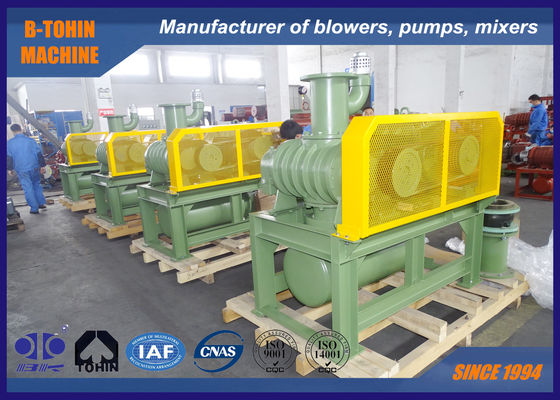

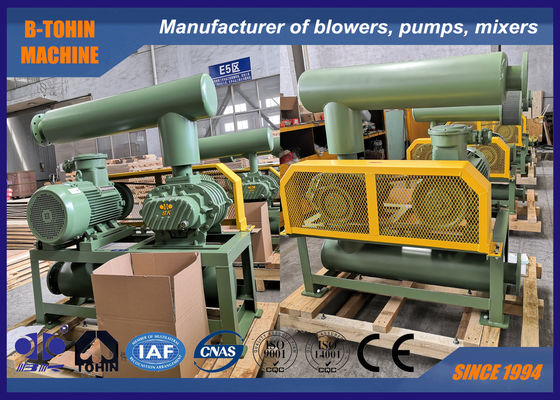

Roots Blower Lobe Vacuum Pump , suction vacuum blower , vacuum pneumatic fan

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	BK
Orzecznictwo:	ISO9001/ISO14001
Numer modelu:	BV7018

Zapłata:

Minimum Order Quantity:	1 set
Cena:	Zbywalny
Packaging Details:	Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli
Delivery Time:	5 to 20 working days, depends on order amount and specification
Payment Terms:	L/C, T/T
Supply Ability:	80 SETS per month

Kontakt

Szczegółowy opis produktu

Type:	vacuum sauction, roots type	Pojemność powietrza:	19,57-52,03 m3/min
Ciśnienie różnicowe na wylocie:	-10 KPA ~-40 KPA	Moc silnikowa:	11-45/55 kW
Otwór wylotowy:	DN200(8”)	Rodzaj chłodzenia:	Powietrze
Typ napędzany:	napędzany silnikiem, połączony paskiem i kołem pasowym	Prędkość:	700-1500 rpm
Moc wału:	6.69-42.54 kW	Waga:	564 kg
Podkreślić:	roots type vacuum pump , blower vacuum pump

Pompa próżniowa Roots Blower, dmuchawa ssąca próżniowa, wentylator pneumatyczny próżniowy

O pompie próżniowej BK

Dmuchawa Roots, rodzaj sprężarki powietrza wyporowego, może być również używana w zastosowaniach próżniowych. W oparciu o nasze doświadczenie w produkcji dmuchaw Roots, opracowaliśmy pompę powietrza Roots typu próżniowego

Pompa próżniowa BK może osiągnąć maksymalne ciśnienie próżniowe -40KPA. Jest szeroko stosowana w zastosowaniach próżniowych w transporcie żywności, metalurgii, przemyśle chemicznym, powlekaniu elektronicznym i innych gałęziach przemysłu.

Specyfikacje

Model	BV7018
Wymiar wlotu	DN200
Wymiar wylotu	DN200
Wydajność powietrza	19.57-52.03m³/min
Różnica ciśnień wylotowych	-10 ~ -40KPA
Prędkość obrotowa	700-1500 obr./min
Typ silnika	11-45/55 KW 380/400/415/440V, 3 FAZY, 50/60HZ
Marka silnika	Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru
Klasa sprawności silnika	IE3
Klasa izolacji silnika	F, wzrost temperatury B
Klasa ochrony silnika	IP55
Typ instalacji	Standard: typ poziomy. Typ pionowy dostępny do wyboru
Masa netto dmuchawy bez silnika	564kg
Rozmiar opakowania Ok.	2.01.42.2m (długośćszerokośćwysokość)

Arkusz parametrów

Model	Średnica portu (MM)	Prędkość	Wydajność wlotowa (m3/min) i moc wału (KW)
			-0.1kgf/cm2		-0.2kgf/cm2		-0.3kgf/cm2		-0.4kgf/cm2
			-1000mmH2O		-2000mmH2O		-3000mmH2O		-4000mmH2O
			-0.01Mpa		-0.02Mpa		-0.03Mpa		-0.04Mpa
		obr./min	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BV7018	200(8")	700	22.65	6.69	21.37	10.92	20.38	14.81	19.57	19.85
		850	28.16	8.12	26.88	13.26	25.89	17.99	25.08	24.11
		1000	33.67	9.55	32.38	15.60	31.39	21.16	30.58	28.36
		1150	39.18	10.98	37.89	17.94	36.90	24.33	36.09	32.62
		1250	42.85	11.94	41.56	19.50	40.57	26.45	39.76	35.45
		1400	48.36	13.37	47.07	21.84	46.08	29.62	45.27	39.71
		1500	52.03	14.33	50.74	23.40	49.75	31.74	48.94	42.54

Rysunek montażowy pakietu dmuchawy

Roots Blower Lobe Vacuum Pump , suction vacuum blower , vacuum pneumatic fan 0

BV Arkusz wymiarów zewnętrznych																	Jednostka: mm
Typ	Średnica portu	Moc silnika	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	n-M16×h	Waga (kg)
BV7018	200(8")	11～45	1550	1250	125	271	894	266	413	1660	279	558	647	190	350	24	4-M16×400	564
		55										628	717
Standardowe akcesoriaessories obejmują: wlot, tłumik wylotowy, manometr podciśnienia, podstawę, osłonę paska, zawór bezpieczeństwa próżniowego, pasek klinowy.
Powyższa waga dotyczy tylko standardowych akcesoriów, z wyłączeniem silnika.

Standardowy zakres dostawy

1. główny korpus dmuchawy
2. zawór bezpieczeństwa próżniowego
3. tłumik wlotowy
4. tłumik wylotowy
5. podstawa publiczna (z osłoną paska)
6. gumowe złącze elastyczne i podkładka amortyzująca
7. koło pasowe dmuchawy
8. manometr
9. pasek
10. śruby i nakrętki oraz inne części łączące
11. silnik
