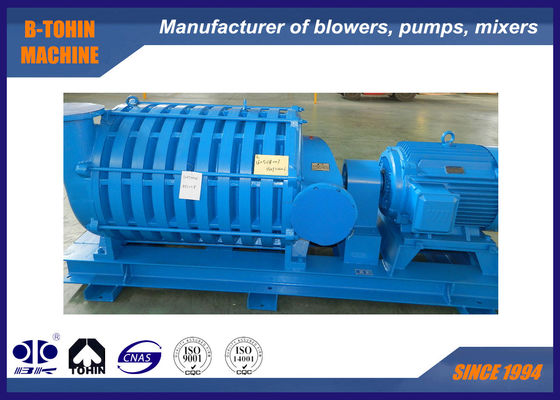

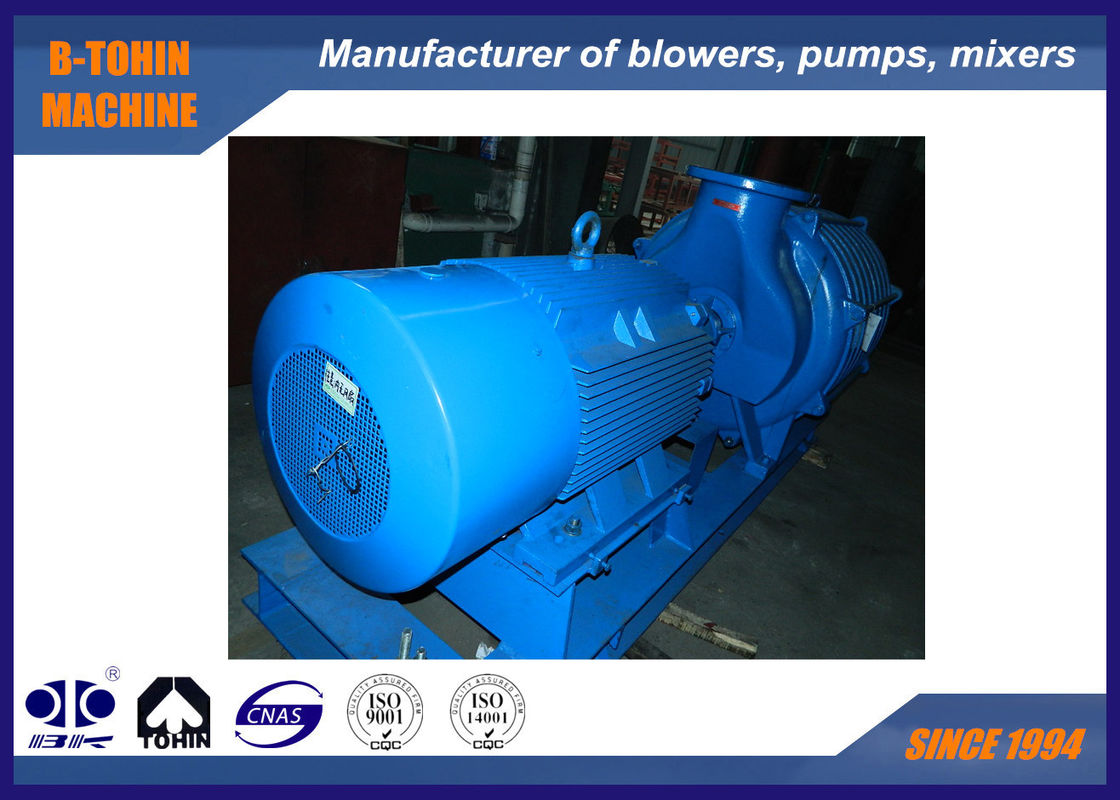

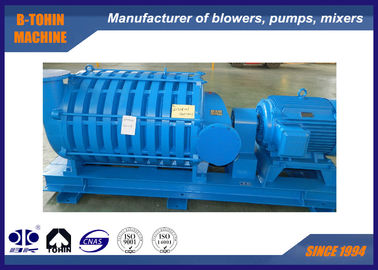

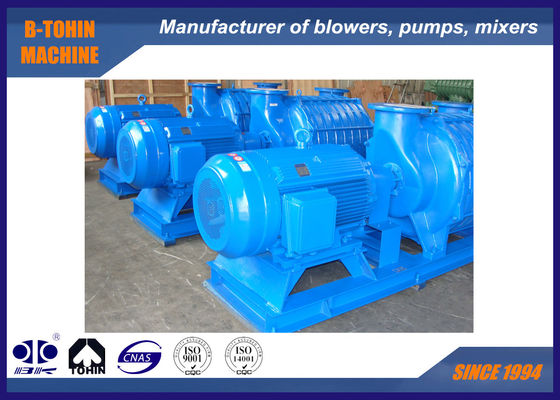

Wielostopniowa dmuchawa odśrodkowa do płukania ścieków, wirnik aluminiowy, ciśnienie 80KPA
Wielostopniowa dmuchawa odśrodkowa serii D może być stosowana do transportu powietrza, gazu węglowego i gazu chemicznego, charakteryzuje się niższym poziomem hałasu, niewielkimi wibracjami, wysoką
wydajność, płynna praca, łatwa instalacja i konserwacja.
Zasada działania
Podczas obrotu wirnika, pod wpływem wirującej siły odśrodkowej i roboczego przepływu wokół dyfuzora, prędkość
gazu zwiększa się, a następnie zamienia energię prędkości na energię ciśnienia. Wielostopniowa dmuchawa odśrodkowa posiada kilka grup wirników
na głównym wale, powietrze jest stopniowo sprężane przez wiele grup wirników.
Dane techniczne
| Model |
Wlot Przepływ m³/min |
Ciśnienie wlotowe kPa |
Temperatura na wlocie℃ |
Ciśnienie nastawcze |
Prędkość obr./min |
Moc na wale kW |
Moc silnika kW |
Waga (bez silnika) KG |
| kPa |
mmH₂O |
| D90-1,4 |
90 |
98 |
20 |
39.2 |
4000 |
2950 |
80 |
90 |
2600 |
| D90-1,5 |
90 |
98 |
20 |
49 |
5000 |
2950 |
96 |
110 |
2800 |
| D90-1,6 |
90 |
98 |
20 |
58,8 |
6000 |
2950 |
106 |
132 |
3200 |
| D90-1,7 |
90 |
98 |
20 |
68,6 |
7000 |
2950 |
121 |
160 |
3700 |
| D90-1,8 |
90 |
98 |
20 |
78,5 |
8000 |
2950 |
135 |
160 |
4200 |
Główna charakterystyka
1, Niski poziom hałasu: podczas nadmuchu powietrza nie występuje tarcie mechaniczne, a w celu zminimalizowania hałasu przyjęto rozsądny profil łopatek.
2, Małe wibracje: zoptymalizowany wirnik zmniejsza siłę osiową do minimum, dzięki czemu cała maszyna może działać płynnie.
3, Niemechaniczne maszyny cierne: nie jest wymagane przyspieszanie. Wirnik dmuchawy jest wsparty na dwóch łożyskach z przodu i z tyłu. Podczas pracy nie ma tarcia mechanicznego pomiędzy żadnymi częściami z wyjątkiem łożysk, dzięki czemu unika się hałasu powodowanego przez tarcie mechaniczne, zapewniając w ten sposób najdłuższą żywotność dmuchawy.
4, Wygodna regulacja przepływu powietrza: zakres regulacji przepływu powietrza dmuchawy wynosi 50% ~ 100%, który jest regulowany poprzez obsługę przepustnicy na wlocie.
5, Maszyny bezolejowe: podczas procesu zwiększania ciśnienia dmuchawy nie będzie wytwarzany olej ani gaz, aby zapewnić, że aerator nie ulegnie korozji i poprawić żywotność systemu napowietrzania.
6, w tylnym łożysku zastosowano chłodzenie wodne, co wydłuża żywotność siedziska.
7, Zaawansowana technologia zastosowana w wirniku w celu osiągnięcia wysokiej wytrzymałości i długiej żywotności.
Cechy
1. niski poziom hałasu. Jest obrabiany za pomocą zaawansowanych centrów obróbczych CNC, działających płynnie przy niskim poziomie wibracji, wytwarzając niski poziom hałasu.
2. dobre uszczelnienie, brak wycieków medium z obudowy dmuchawy.
3. oszczędność energii i wysoka jakość, długa żywotność.
4. Pojemność jest łatwa do dostosowania. Po ustawieniu ciśnienia wydajność może być większa lub mniejsza, aby spełnić wymagania różnych warunków pracy.
5. Łożysko smarowane jest olejem smarowym, a nie smarem, co zapewnia długą żywotność.
6. wirnik charakteryzuje się niezawodnym działaniem dzięki zastosowaniu materiałów aluminiowych i rygorystycznym testom wyważania.
Budowa głównego korpusu dmuchawy
Rysunek montażowy zespołu dmuchawy
Standardowe wyposażenie zakresu
1. Główny korpus dmuchawy
2. Tłumik wlotowy (z filtrem powietrza)
3. Podstawa publiczna dla silnika i dmuchawy (w tym pokrywa sprzęgła)
4. Ręczny zawór motylkowy wlotowy
5. Silnik
6. Manometr
7. Śruby montażowe i akcesoria przyłączeniowe
8. Zawór zwrotny
