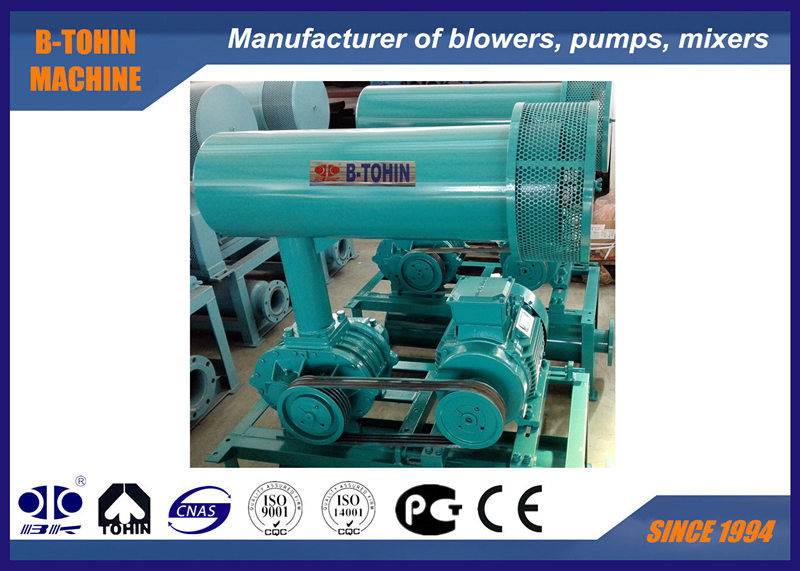

Profesjonalny dmuchacz z trzema korzeniami z drewnianego żelaza z ciśnieniem 10-80KPA

Profesjonalny dmuchacz z trzema korzeniami z drewnianego żelaza z ciśnieniem 10-80KPA

Profesjonalny dmuchacz z trzema korzeniami z drewnianego żelaza z ciśnieniem 10-80KPA
Professional Wrought Iron Three Lobe Roots Blower With Pressure 10-80KPA
Profesjonalny dmuchacz z trzema korzeniami z drewnianego żelaza z ciśnieniem 10-80KPA
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: BK
Orzecznictwo: ISO9001 / ISO14001 / CE
Numer modelu: BK5003
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Zbywalny
Szczegóły pakowania: Eksportuj standardowy drewniany futerał
Czas dostawy: 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Zasady płatności: L/C, T/T
Możliwość Supply: 110 zestawów / miesiąc
Kontakt
Szczegółowy opis produktu
Pojemność powietrza: 30,43 - 7,15 m3/min Nazwa: Wydmuchacz trójkątny
Ciśnienie różnicowe na wylocie: 10-80 kPa Moc silnika: 5,5-7,5 kW/11-15 kW
Główne materiały: żeliwo Pochodzenie technologii: USA
Chłodzony: naturalnym powietrzem Obroty dmuchawy: 850-2000
napięcie: 380 V/400 V/415 V/440 V/niestandardowe Częstotliwość: 50 Hz/60 Hz
Typ instalacji:: Poziomo lub pionowo
Podkreślić:

3 Lobe Roots Blower

,

pneumatyczna dmuchawa do przenoszenia

Dmuchawy do wodobójstwa węzłów żelaznych o ciśnieniu 10-80 KPA



B-Tohin jest profesjonalnym producentem, który produkuje dmuchawy do korzeni.I mamy niezależny dział badawczy do projektowania i tworzenia nowych produktów zgodnie z wymaganiami klientów.





Specyfikacje:



Model

BK5003

Pojemność powietrza

30,43-7,15 m3 / min

Ciśnienie różniczkowe rozładowania

10-80 KPA

Prędkość obrotowa

850-2000 obr./min.

Rodzaj silnika

50,5-7,5 kW /11-15 kW

Marka silnika

Standard: silnik Siemens Beide lub Wannan

Silnik Siemens i ABB do wyboru

Rodzaj instalacji

Standardowy: typ poziomy.

Typ pionowy do wyboru
Kolor Zindywidualizowany, standardowy RAL6011

Rozmiar opakowania Ok.

1.8*1.3*2.1m (długość*szerokość*wysokość)





Charakterystyka:

1. Helikulowe zęby zegarkowe dla płynnej pracy

2Kompaktność i elastyczność instalacji zapewniają użytkownikom większy wybór.

3- Integralna struktura obrotowa lepsza od struktury podzielonej, stabilniejsza w zakresie przesyłu mocy

4Niski poziom hałasu i wibracji, kompaktowy i ekonomiczny zużycie energii.

5. konstrukcja łożyska wlewu i wyjścia dla elastyczności instalacji.





Arkusz parametrów



Model Port Dia Prędkość Pojemność wejściowa (m3/min) i moc wału (KW)
0.1kgf/cm2 0.2kgf/cm2 00,3 kgf/cm2 00,4 kgf/cm2 00,5 kgf/cm2 00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
00,01Mpa 00,02Mpa 00,03Mpa 00,04Mpa 00,05Mpa 00,06Mpa 00,07Mpa 00,08Mpa
obroty / min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK5003 65 (((2,5") 850 2.67 0.95 2.39 1.58 2.19 2.40 2.01 2.72 1.86 3.31 1.72 3.9
1000 3.25 1.12 2.98 1.85 2.77 2.83 2.60 3.20 2.44 3.89 2.31 4.59
1150 3.84 1.29 3.56 2.13 3.36 3.25 3.18 3.68 3.03 4.48 2.89 5.28 2.76 6.27
1250 4.23 1.40 3.95 2.32 3.75 3.53 3.57 4.00 3.42 4.87 3.28 5.74 3.15 6.81
1350 4.62 1.52 4.34 2.50 4.14 3.82 3.96 4.32 3.81 5.25 3.67 6.19 3.54 7.36 3.43 8.30
1500 5.20 1.69 4.93 2.78 4.72 4.24 4.55 4.80 4.39 5.84 4.26 6.88 4.13 8.17 4.01 9.22
1600 5.59 1.80 5.32 2.97 5.11 4.52 4.94 5.11 4.78 6.23 4.65 7.34 4.52 8.72 4.40 9.83
1750 6.18 1.97 5.91 3.24 5.70 4.95 5.52 5.59 5.37 6.81 5.23 8.03 5.10 9.54 4.99 10.75
1850 6.57 2.08 6.30 3.43 6.09 5.23 5.91 5.91 5.76 7.20 5.62 8.49 5.50 10.08 5.30 11.37
2000 7.15 2.25 6.88 3.71 6.67 5.65 6.50 6.39 6.35 7.78 6.21 9.18 6.08 10.90 5.96 12.29

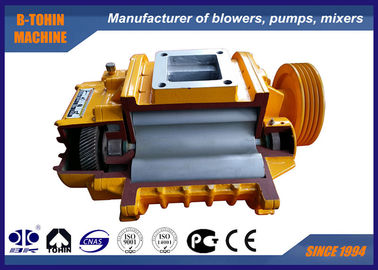

Konstrukcja nadwozia głównego dmuchawy


Profesjonalny dmuchacz z trzema korzeniami z drewnianego żelaza z ciśnieniem 10-80KPA 0





Nie, nie, nie.

Nazwa części

Co to jest?



Nie, nie, nie.

Nazwa części

Co to jest?



Nie, nie, nie.

Nazwa części

Co to jest?

1

Wydobycie

2



9

Po lewej stronie pokrywa

1



17

Zbiornik oleju

1

2

Węzły sześciokątne

4



10

Krągła szpilka

4



18

Zestaw

2

3

Plombę antypustyczną

1



11

Obudowa

1



19

Klucz

2

4

Prędkość obrotowa

1



12

Olejna pieczęć

4



20

Osiowy obudowa

2

5

Łóżko końcowe napędu

2



13

Po prawej stronie pokrywa

1



21

łożysko końcowe przekładni

2

6

Prężnik napędzany

2



14

Bolt

16



22

Płyty łożysk

2

7

Pokrycie pyłem

1



15

Oddychaj

1



23

Podkładka regulowana

kilka

8

Włosny sutek

2



16

Bolt

8



24

O masie nieprzekraczającej 30 g/m2

1

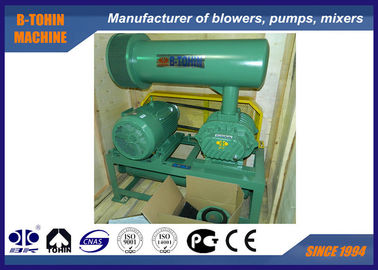

Rysunek montażu opakowania dmuchawy



Profesjonalny dmuchacz z trzema korzeniami z drewnianego żelaza z ciśnieniem 10-80KPA 1





Standardowa podaż zakresu



1. dmuchawy gołe

2. zawór odciągający

3. zawór kontrolny płytki (typu szczupłego)

4. tłumik wlewu (z filtrem powietrza)

5. tłumik wyładowania

6. publiczna baza (z osłoną pasa)

7. elastyczne gumowe złącze i amortyzator

8. koła silnikowe

9. miernik ciśnienia

10Pasy V

11. śruby i orzechy oraz inne części do łączenia

12. silnik elektryczny trójfazowy



Wymiar zarysu produktu

Profesjonalny dmuchacz z trzema korzeniami z drewnianego żelaza z ciśnieniem 10-80KPA 2



BKArkusz wymiarów zarysów                       Jednostka: mm
Rodzaj Port Dia Moc silnika A B C D E F G H K M N 0 P Q 4-M16×h
Waga
(kg)
BK4005 40 (((1,5") 1.5·4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50 (((2") 1.555.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11 ¢15 474 538
BK5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11 ¢15 489 553
18.5 ¢22 534 598
BK5009 100 (((4") 5.5 ¢7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11 ~ 15 428 512
18.5 ¢22 473 557
BK6005 80 (((3") 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11 ~ 15 458 532
18.5 ¢22 493 567
BK6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 290
11 ¢15 410 495
18.5 ¢22 455 540
30 495 580
37 ¢45 560 645
BK6015 150 (((6") 11 ¢22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16×400 380
30 539 636
37 ¢45 563 660
BK7006 100 (((4") 11 ~ 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 385
18.5 ¢22 534 608
30 574 648
37 ¢45 636 710
BK7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 477
18.5 ¢22 457 550
30 497 590
37 ¢45 559 652
BK7018 200 ((8") 11 ¢45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16×400 564
55 628 717
BK8016S 150 (((6") 30 ‰ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BK8024S 200 ((8") 22 ‰ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BK9020S 200 ((8") 30 ¢132 4-M16×400
BK9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110~220 960 1070
BK10027S 300 (((12") 37 ~ 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢220 2210 1890 960 1070
BK10034S 350 (((14") 75 ‰ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Wymiar dla BK12034 i BK12042 zostanie dostarczony specjalnie.
Stan.dArdy acceSłucham obejmują:tłumik wejściowy i wyjściowy,ciśnienie gaUG.E., ramy bazowe, wiertarka, silnik. koła, beTo ochroniarz pasa.eWtykacz Lief, wtykacz kontrolny.
Powyższe wagy są stosowane wyłącznie do standardowych akcesoriów, z wyłączeniem silnika.
