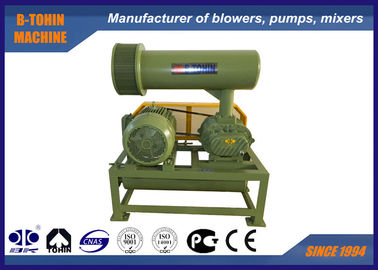

Małe zużycie energii Wysokociśnieniowe korzenie Dmuchawa Pneumatyczne przenoszenie Chłodzenie powietrzem

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	BK
Orzecznictwo:	ISO9001/ISO14001/CE
Numer modelu:	BK6005

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	Zbywalny
Szczegóły pakowania:	Eksportuj standardowy drewniany futerał
Czas dostawy:	5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Zasady płatności:	L/C, T/T
Możliwość Supply:	100 zestawów miesięcznie

Kontakt

Szczegółowy opis produktu

Pojemność powietrza:	4.22-11.74m3/min	Ciśnienie różnicowe na wylocie:	10-80KPA
Moc silnika:	5.5-22kw	Otwór wylotowy:	DN80 (3”)
Rodzaj chłodzenia:	Powietrze	Zastosowanie::	Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane do uzdatniania wody, cementu, u
Łożysko:	Opcja NSK, SKF	Kolor:	standardowy RAL6011 lub dostosowany
Podkreślić:	wysokociśnieniowa dmuchawa rotacyjna , dmuchawa wysokociśnieniowa z obrotowym krzywką , dmuchawa do korzeni wysokociśnieniowych NSK

Dmuchawa korzeniowa trzyłopatkowa do napowietrzania, dmuchawa obrotowa, 10KPA - 80KPA, dmuchawa powietrza

O firmie BK

Dmuchawa korzeniowa BK to rodzaj produktu zaprojektowanego i wyprodukowanego zgodnie z normami krajowymi.

Ten typ dmuchawy jest szeroko stosowany w oczyszczaniu ścieków jako aerator.

Specyfikacje:

Model	BK6005
Wydajność powietrza	4.22-11.74m³/min
Ciśnienie różnicowe wylotu	10-80KPA
Prędkość obrotowa	850-1800 obr./min
Typ silnika	5.5KW-22KW 380/400/415/440V, 3 FAZY, 50/60HZ
Marka silnika	Standard: Siemens Beide lub silnik Wannan Silnik Siemens i ABB do wyboru
Typ instalacji	Standard: typ poziomy. Typ pionowy dostępny do wyboru
Waga netto dmuchawy bez silnika	241 kg
Rozmiar opakowania ok.	1.51.051.75m (długośćszerokośćwysokość)

Cechy:

1. Helikalne koła zębate dla płynnej pracy

2. Kompaktowość, elastyczność w instalacji daje użytkownikom więcej możliwości.

3. Zintegrowana struktura wirnika i wału aby uniknąć wad konstrukcji dzielonej

4. Uszczelnienia olejowe SKF wykonane z gumy fluorowej o dobrej odporności na zużycie i wysokiej odporności na temperaturę.

5. Niskie wibracje i niskie zużycie energii.

Arkusz parametrów

Typ	Średnica portu	Prędkość	Przepływ powietrza wlotowego(m3/min) i moc wału(KW)w różnych warunkach
		Prędkość	10kpa		20kpa		30kpa		40kpa		50kpa		60kpa		70kpa		80kpa
		obr./min	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK6005	80(3'')	850	5.01	1.66	4.58	2.95	4.26	3.90	3.99	4.87	3.75	6.00	3.54	7.13
		1000	6.07	1.95	5.65	3.47	5.33	4.59	5.05	5.73	4.82	7.06	4.60	8.39	4.40	9.45	4.22	10.73
		1150	7.13	2.24	6.71	3.99	6.39	5.28	6.11	6.59	5.88	8.12	5.67	9.65	5.46	10.87	5.29	12.33
		1250	7.84	2.44	7.42	4.34	7.10	5.74	6.82	7.16	6.59	8.82	6.38	10.49	6.17	11.82	5.99	13.41
		1400	8.91	2.73	8.48	4.86	8.16	6.43	7.89	8.02	7.65	9.88	7.44	11.74	7.23	13.24	7.06	15.02
		1500	9.61	2.92	9.19	5.21	8.87	6.89	8.59	8.60	8.36	10.59	8.15	12.58	7.94	14.18	7.76	16.09
		1650	10.68	3.22	10.25	5.73	9.93	7.58	9.66	9.46	9.42	11.65	9.21	13.84	9.00	15.60	8.83	17.70
		1800	11.74	3.51	11.31	6.25	11.00	8.27	10.72	10.32	10.49	12.71	10.27	15.10	10.07	17.02	9.89	19.31

Struktura głównego korpusu dmuchawy

Małe zużycie energii Wysokociśnieniowe korzenie Dmuchawa Pneumatyczne przenoszenie Chłodzenie powietrzem 0

Nr	Nazwa części	Ilość	Nr	Nazwa części	Ilość	Nr	Nazwa części	Ilość
1	Podstawa	2	9	Lewa pokrywa końcowa	1	17	Zbiornik oleju	1
2	Śruba sześciokątna	4	10	Kołek okrągły	4	18	Koło zębate	2
3	Uszczelka przeciwpyłowa	1	11	Obudowa	1	19	Klin	2
4	Wirnik napędowy	1	12	Uszczelka olejowa	4	20	Tuleja osiowa	2
5	Łożysko	2	13	Prawa pokrywa końcowa	1	21	Łożysko	2
6	Wirnik napędzany	2	14	Śruba	16	22	Płyta łożyskowa	2
7	Kubek pyłowy	1	15	Odpowietrznik	1	23	Podkładka regulacyjna	kilka
8	Smarowniczka	2	16	Śruba	8	24	Nakrętka magnetyczna	1
