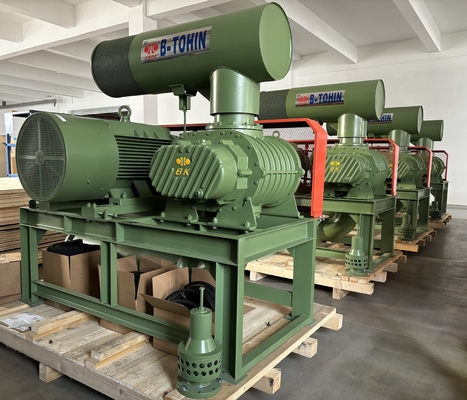

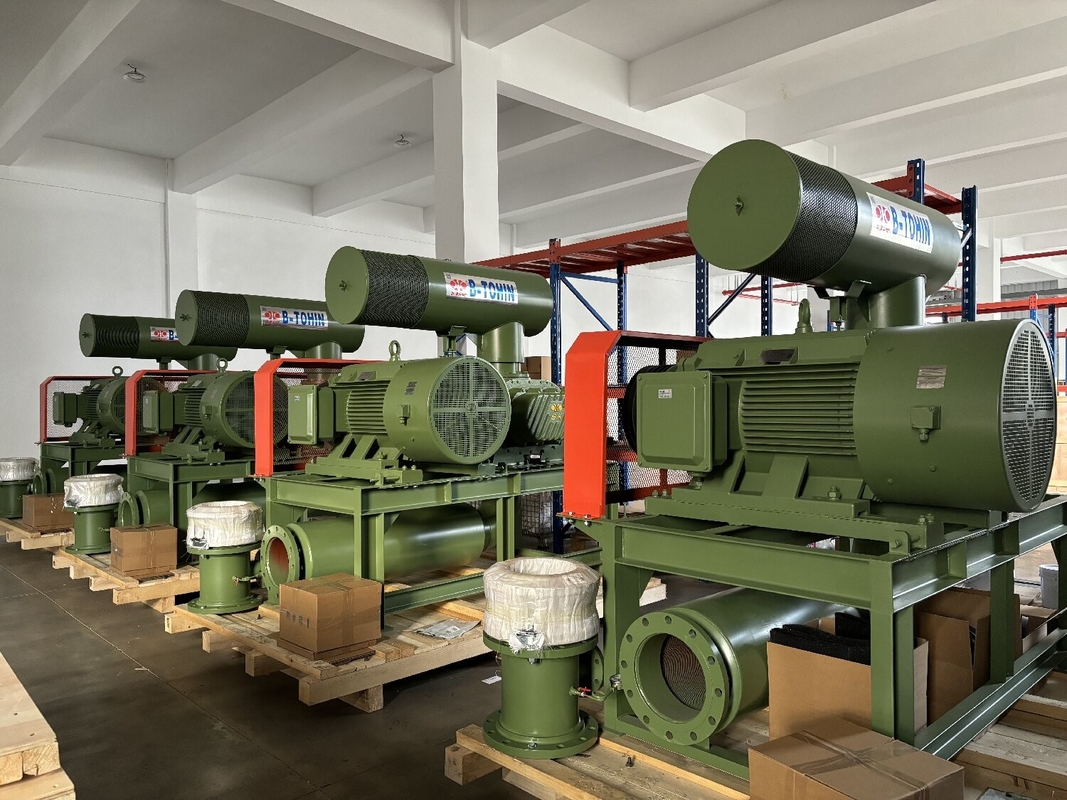

Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody

Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody

Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody
Green Axial Flow Three Lobe Roots Blower BK8024S 90KW For Water Treatment
Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: BK
Orzecznictwo: ISO9001 / ISO14001/CE
Numer modelu: BK8024S
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 7890- USD 9860
Szczegóły pakowania: Eksportuj drewnianą walizkę
Czas dostawy: 45 DNI PRACY
Zasady płatności: L/C, T/T
Możliwość Supply: 200 zestawów za miesiąc
Kontakt
Szczegółowy opis produktu
Nazwa: Wydmuchacz trójkątny Tworzywo: Żelazo
Przepływ powietrza: 33,69m3/min-77,85m3/min Kolor: Niestandardowe
Obroty dmuchawy: 700-1500 RMP woltaż: 380 V/400 V/415 V/440 V/dostosowany
Częstotliwość: 50 Hz/60 Hz Aplikacja: oczyszczanie ścieków
Typ instalacji:: Poziome lub pionowe
Podkreślić:

3 Lobe Roots Blower

,

pneumatyczna dmuchawa transportowa



O firmie BK
BK Roots Blower to rodzaj produktu zaprojektowanego i wyprodukowanego zgodnie z normami krajowymi i przy użyciu technik wprowadzonych z Ameryki. Ten typ dmuchawy charakteryzuje się prostą konstrukcją i wysoką wydajnością objętościową.

Specyfikacje:

Model BK8024S
Wydajność powietrza 33,69 m3/min - 77,85 m3/min
Ciśnienie różnicowe tłoczenia 10-60 KPa
Prędkość obrotowa 700 obr./min - 1500 obr./min
Typ silnika 22 KW - 90 KW
380/400/415/440V, 3 FAZY, 50/60 HZ
Typ instalacji Standard: typ poziomy.
Dostępny typ pionowy do wyboru
Waga dmuchawy bez silnika (N.W.) 800 kg
Przybliżony rozmiar opakowania. 2,35*1,65*2,60 m (długość*szerokość*wysokość)
Cechy 1. Koła zębate rozrządu typu śrubowego zapewniające płynną pracę
2. Kompaktowa, elastyczna instalacja daje użytkownikom więcej możliwości wyboru.
3. Integralna konstrukcja wirnika i wału eliminująca wady dmuchawy o konstrukcji dzielonej
4. Przyjęto importowane uszczelnienia olejowe wykonane z gumy fluorowej o doskonałej odporności na ścieranie i wysoką temperaturę.
5. Niski poziom hałasu, niskie wibracje i zużycie energii.



Parametry



Model Średnica króćca (mm) Prędkość Wydajność wlotowa (m3/min) i moc na wale (KW)
0,1 kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0,01 MPa 0,02 MPa 0,03 MPa 0,04 MPa 0,05 MPa 0,06 MPa 0,07 MPa 0,08 MPa
obr./min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK8024S 200 (8") 800 40,55 19,47 38,59 24,83 37,09 30,18 35,82 35,54 34,7 40,9 33,69 46,25
850 43,39 20,69 41,42 26,38 39,92 32,07 38,65 37,76 37,53 43,45 36,52 49,14
900 46,22 21,90 44,25 27,93 42,75 33,96 41,48 39,98 40,36 46,01 39,35 52,03
1000 51,88 24,34 49,92 31,03 48,41 37,73 47,14 44,42 46,02 51,12 45,01 57,82
1050 55,86 25,99 53,96 33,14 52,50 40,29 51,26 47,44 50,18 54,59 49,20 61,75
1150 58,61 27,17 56,71 34,65 55,24 42,12 54,01 49,60 52,93 57,08 51,95 64,55
1250 64,11 29,53 62,20 37,66 60,74 45,79 59,51 53,91 58,42 62,04 57,44 70,16


Opis części dmuchawy:

Obudowa Wykonana z żeliwa szarego HT200
Zastosowano konstrukcję bezszwową w celu poprawy wydajności, obrabianą jednorazowo w centrum CNC z wysoką precyzją

Wirnik (Wał i wirnik) Wykonany z żeliwa sferoidalnego QT500
Wirnik i wał są odlewane jako jedna całość.
Zastosowano frezarkę CNC do obróbki w celu osiągnięcia wysokiej precyzji
Łożysko końca przekładni Wykonane z GCr15
Marka NSK, dwurzędowe skośne łożysko kulkowe, zdolne do przenoszenia obciążeń osiowych
Łożysko końca napędu Wykonane z GCr15
Marka NSK, łożysko toczne walcowe
Przekładnia Wykonana z 20CrMnTi
Konstrukcja stożkowa zapewniająca płynniejszą pracę
Uszczelnienie olejowe Wykonane z gumy fluorowej
odporne na wysokie temperatury i o dłuższej żywotności.


Zasada działania

Dmuchawa Roots jest dmuchawą objętościową, która tłoczy stałą ilość powietrza proporcjonalną do prędkości obrotowej. Każdy obrót dwóch płatów kończy trzykrotne zasysanie i tłoczenie powietrza. W porównaniu z dmuchawą dwupłatową, charakteryzuje się mniejszymi pulsacjami powietrza, mniejszą zmianą obciążenia, większą wytrzymałością, niższym poziomem hałasu i wibracji.

Dwa równoległe wały mają po trzy płaty, wszystkie płaty zachowują niewielką odległość między sobą i obudową. Każdy obrót płatów powoduje zasysanie określonej ilości powietrza przy wlocie i przenoszenie go z wewnętrznej powierzchni obudowy do portu tłocznego dmuchawy.

Dwa wały są obracane przez koła zębate rozrządu, bez kontaktu między płatami, dzięki czemu mogą być obracane z dużą prędkością bez smarowania wewnętrznego. Posiada następujące cechy: prosta konfiguracja; płynna praca; dobra stabilność wydajności. Jest szeroko stosowana w różnych gałęziach przemysłu.



Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody 0

Struktura



Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody 1

Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody 2

Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody 3



Zastosowanie



Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody 4

Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody 5



Wystawa



Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody 6



Warsztat



Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody 7



Główne produkty



Zielony przepływ osialny Trzy korzenie płatów dmuchawy BK8024S 90KW do oczyszczania wody 8



Etykietka:

Dmuchawa 3-korzeniowa Dmuchawa,

pneumatyczna dmuchawa transportująca,

dmuchawa z korzeniami
