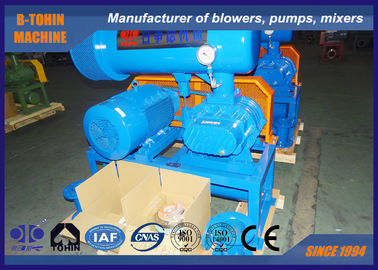

Pompa wolumetryczna żeliwna Roots do przedmuchiwania popiołu w elektrowni
1. Krótki opis firmy
Dzięki zaawansowanemu sprzętowi produkcyjnemu i testującemu, technologii i metodom zarządzania wprowadzonym z zagranicy, dzięki
zaawansowanemu oprogramowaniu do zarządzania, B-Tohin Machine (Jaingsu) Co.,Ltd. jest zaangażowana w produkcję wysokowydajnych
i energooszczędnych dmuchaw. Naszym szczerym życzeniem jest dostarczanie wysokiej jakości produktów i dobrej obsługi.
2. Arkusz parametrów wydajności BK6008
| Model |
BK6008 |
| Wydajność powietrza |
6.49-20.01m3/min |
| Ciśnienie różnicowe tłoczenia |
10-80KPA |
| Prędkość obrotowa |
850-1800rpm |
| Typ silnika |
5.5-45KW
380/400/415/440V/220V, 3 FAZY, 50/60HZ, typ częstotliwościowy |
| Typ instalacji |
Standard: typ poziomy |
*W przypadku różnych typów instalacji i materiałów, prosimy o kontakt.
Normy i specyfikacje produkcyjne
Produkty dostarczane przez dostawcę są produkowane zgodnie z następującymi normami:
1.1 JISB8341-1995 "Metoda testowania i inspekcji sprężarek wyporowych"
1.2 JB/T8941.1-1999 "Warunki dla dmuchaw Roots do zastosowań ogólnych"
1.3 JB/T8941.2-1999 "Metoda testowania wydajności dmuchaw Roots do zastosowań ogólnych"
1.4 GB/T 13306-91 GB / T 13306-91 "Tabliczka znamionowa"
Tabela parametrów
| Model |
Średnica króćca (mm) |
Prędkość |
Wydajność na wlocie (m3/min) i moc na wale (KW) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
0.5kgf/cm2 |
0.6kgf/cm2 |
0.7kgf/cm2 |
0.8kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| obr/min |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK6008 |
125(5") |
850 |
8.66 |
2.54 |
8.04 |
4.49 |
7.56 |
6.03 |
7.16 |
7.59 |
6.81 |
9.40 |
6.49 |
11.21 |
|
|
|
|
| 1000 |
10.45 |
2.99 |
9.83 |
5.28 |
9.35 |
7.10 |
8.95 |
8.93 |
8.6 |
11.06 |
8.28 |
13.19 |
7.98 |
14.81 |
7.72 |
16.85 |
| 1150 |
12.24 |
3.44 |
11.62 |
6.07 |
11.14 |
8.16 |
10.74 |
10.27 |
10.39 |
12.72 |
10.07 |
15.17 |
9.77 |
17.03 |
9.51 |
19.37 |
| 1250 |
13.44 |
3.74 |
12.82 |
6.60 |
12.34 |
8.87 |
11.93 |
11.16 |
11.59 |
13.82 |
11.26 |
16.49 |
10.97 |
18.51 |
10.70 |
21.06 |
| 1400 |
15.23 |
4.19 |
14.61 |
7.39 |
14.13 |
9.94 |
13.72 |
12.50 |
13.38 |
15.48 |
13.06 |
18.46 |
12.76 |
20.73 |
12.49 |
23.59 |
| 1500 |
16.42 |
4.49 |
15.80 |
7.92 |
15.33 |
10.65 |
14.92 |
13.40 |
14.57 |
16.59 |
14.25 |
19.78 |
13.95 |
22.22 |
13.69 |
25.27 |
| 1650 |
18.22 |
4.94 |
17.59 |
8.72 |
17.12 |
11.71 |
16.71 |
14.74 |
16.36 |
18.25 |
16.04 |
21.76 |
15.74 |
24.44 |
15.48 |
27.80 |
| 1800 |
20.01 |
5.39 |
19.39 |
9.51 |
18.91 |
12.78 |
18.50 |
16.08 |
18.16 |
19.91 |
17.83 |
23.74 |
17.54 |
26.66 |
17.27 |
30.32 |
3. Rysunek wymiarowy
11-15KW
18.5-22KW
30KW
4. Rysunek instalacji rurowej
5. Zalety
1) Materiał koła zębatego napędowego to 40Cr, które jest poddawane hartowaniu wysokiej częstotliwości, produkowane przez frezowanie kół zębatych, o dokładności klasy 5, a jego żywotność wynosi 50 000 godzin. Część napędu zębatego i osłona zewnętrzna są wykonane z żeliwa i mają wystarczającą sztywność, aby utrzymać pozycję wału pod maksymalnym obciążeniem. Części osłony koła zębatego są precyzyjnie obrabiane do montażu z łożyskami.
2) Elastyczne sposoby montażu dzięki tej samej konstrukcji wlotu i wylotu.
3) Przyjmuje bardziej rozsądną konstrukcję łożyska, która może zwiększyć żywotność pracy łożyska.
4) Niskie zużycie hałasu, wibracji i energii.
6. Akcesoria
Zawór bezpieczeństwa
Jest to urządzenie zabezpieczające w systemie. Gdy system pracuje nieprawidłowo, a opór jest wyższy niż wartość znamionowa, zawór bezpieczeństwa otwiera się, aby odprowadzić powietrze z zaworu bezpieczeństwa, zapobiegając przeciążeniu dmuchawy i silnika.
Zawór zwrotny
Służy do zapobiegania cofaniu się powietrza pod wysokim ciśnieniem w systemie podczas wyłączenia. Cofanie się może spowodować cofanie się dmuchawy, a następnie awarie dmuchawy. Korpus zaworu jest wykonany z żeliwa.
