Profesjonalny producent różnego rodzaju dmuchaw
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BK |
| Orzecznictwo: | ISO9001/ISO14001 |
| Numer modelu: | BK8016S |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Eksportuj standardowe drewniane pudełko |
| Czas dostawy: | 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| nazwisko: | Wydmuchacz trójkątny | Pojemność powietrza: | 19,59-47,14m3/min |
|---|---|---|---|
| Maksymalne ciśnienie tłoczenia: | 10-80KPA | Moc silnika: | 18,5-75KW |
| Otwór wylotowy: | DN150 (6”) | Zastosowanie:: | Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane w uzdatnianiu wody, cementownia |
| Główne materiały: | żeliwo | Pochodzenie technologii: | USA |
| Marka łożyska: | NSK, SKF w zależności od klienta | napięcie: | 380 V/400 V/415 V/440 V/niestandardowe |
| Częstotliwość: | 50 Hz/60 Hz | Zastosowanie: | Oczyszczanie ścieków |
| Typ instalacji:: | Poziomo lub pionowo | ||
| High Light: | Dmuchawa powietrza z trzema płatami,dmuchawa z korzeniami,trzy płaty |
||
Pozytywny dmuchawkę trójdzielną, ciśnienie 10-80KPA, prędkość obrotowa 700-1500 obr./min
Dmuchawy korzeniowe są szeroko stosowane w elektrotechnice, ropie naftowej, hutnictwie stalowym, zapachu, żywności, produkcji tlenu, przędzenia,
Pomieszczenie na próżni, wytwarzanie papieru, akwakultura, oczyszczanie ścieków, przenoszenie pneumatyczne itp.
Specyfikacje:
|
Model |
BK8016S |
|
Pojemność powietrza |
19.59-47.14m3/min |
|
Ciśnienie różniczkowe rozładowania |
10-80 KPA |
|
Prędkość obrotowa |
700-1500 obr./min |
|
Rodzaj silnika |
18.5 kW-90 kW 380/400/415/440V, 3PHASES, 50/60HZ, silnik częstotliwości również dostępny |
|
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
|
Rodzaj instalacji |
Standardowy: typ poziomy Typ pionowy do wyboru |
| Kolor | Zindywidualizowany, standardowy RAL6011 |
|
N.W. dmuchawy bez silnika |
800 kg |
|
Rozmiar opakowania Ok. |
2.1*1.5*2.35 (długość*szerokość*wysokość) |
Charakterystyka:
1. Helikulowe zęby zegarkowe dla płynnej pracy
2Kompaktność i elastyczność instalacji zapewniają użytkownikom większy wybór.
3Przyjąć zintegrowaną strukturę obrotową, bardziej stabilną w pracy.
4Przyjąć importowane uszczelki olejowe wykonane z gumy fluorowej, która ma dobrą odporność na zużycie i wysoką odporność na temperaturę.
5Małe wibracje i ekonomiczne zużycie energii.
Arkusz parametrów
| Model | Dia portu (MM) | Prędkość | Przepływ powietrza do wejścia (m3/min) i moc wału ((KW) ((m)3/min) | |||||||||||
| 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | 00,9 kgf/cm2 | 10,0 kgf/cm2 | Chłodzenie Woda |
|||||||||
| 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | 9000 mmH2O | 10000 mmH2O | ||||||||||
| 00,06Mpa | 00,07Mpa | 00,08Mpa | 00,09Mpa | 0.1Mpa | ||||||||||
| obroty / min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | |||
| BKW8016S | 150 (6") | 850 | 20.27 | 30.33 | 19.59 | 33.68 | 10 | |||||||
| 1000 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | 23.44 | 47.52 | 22.88 | 51.47 | ||||
| 1150 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | 28.49 | 54.65 | 27.94 | 59.19 | ||||
| 1250 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | 31.87 | 59.40 | 31.31 | 64.33 | ||||
| 1400 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | 36.92 | 66.53 | 36.37 | 72.05 | ||||
| 1500 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | 40.29 | 71.28 | 39.74 | 77.20 | ||||
Standardy produkcji
Produkty dostarczone przez dostawcę są wytwarzane zgodnie z następującymi normami:
JISB8341-1995 "Metoda badania i kontroli sprężarek przemieszczania"
JB/T8941.1-1999 "Wymogi dotyczące dmuchawy korzeniowej do zastosowań ogólnych"
JB/T8941.2-1999 "Metoda badania wydajności dmuchawy korzeniowej do zastosowań ogólnych"
GB/T 13306-91 GB/T 13306-91 "Nameplate"
Konstrukcja nadwozia głównego dmuchawy
|
Nie, nie, nie. |
Nazwa części |
Co to jest? |
|
Nie, nie, nie. |
Nazwa części |
Co to jest? |
|
Nie, nie, nie. |
Nazwa części |
Co to jest? |
|
1 |
Wydobycie |
2 |
|
9 |
Po lewej stronie pokrywa |
1 |
|
17 |
Zbiornik oleju |
1 |
|
2 |
Węzły sześciokątne |
4 |
|
10 |
Krągła szpilka |
4 |
|
18 |
Zestaw |
2 |
|
3 |
Plombę antypustyczną |
1 |
|
11 |
Mieszkania |
1 |
|
19 |
Klucz |
2 |
|
4 |
Prędkość obrotowa |
1 |
|
12 |
Olejna pieczęć |
4 |
|
20 |
Osiowy obudowa |
2 |
|
5 |
Łóżko końcowe napędu |
2 |
|
13 |
Po prawej stronie pokrywa |
1 |
|
21 |
łożysko końcowe przekładni |
2 |
|
6 |
Prężnik napędzany |
2 |
|
14 |
Bolt |
16 |
|
22 |
Płyty łożysk |
2 |
|
7 |
Pokrycie pyłem |
1 |
|
15 |
Oddychaj |
1 |
|
23 |
Podkładka regulowana |
kilka |
|
8 |
Włosny sutek |
2 |
|
16 |
Śruby montażowe |
8 |
|
24 |
O masie nieprzekraczającej 30 g/m2 |
1 |

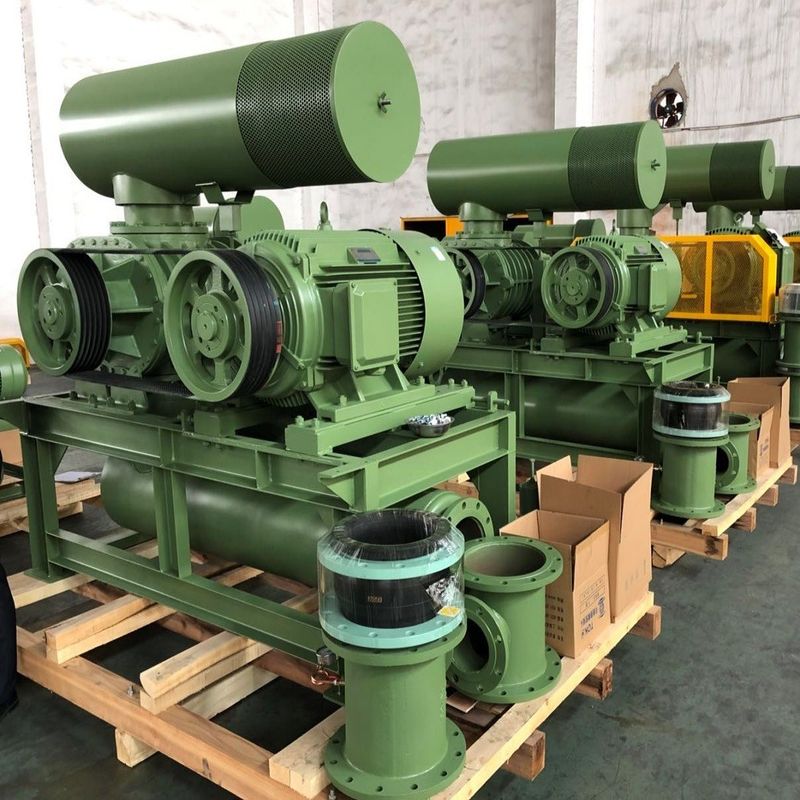

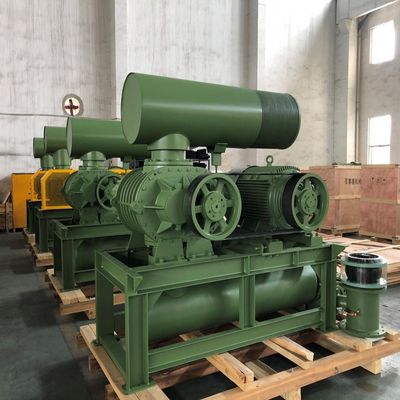

Rysunek montażu opakowania dmuchawy
Standardowa podaż zakresu
1. dmuchawy gołe
2. zawór odciągający
3. zawór kontrolny płytki typu śluzowego
4. tłumik wlewu (z filtrem powietrza)
Słyszona jest głównie w celu wyeliminowania hałasu przepływu powietrza na wejściu w dmuchawkę.a materiał absorbujący dźwięk umieszczany jest między butlami wewnętrznymi i zewnętrznymi w celu zapewnienia lekkiej wagiSłuchacz jest wykonany ze stali A3.
5. tłumik wyładowania
6. Dmuchawa i podstawa silnika (z osłoną pasa)
7. elastyczne gumowe złącze i amortyzator
8. koła silnikowe
9. miernik ciśnienia
10Pasy V
11. śruby i orzechy oraz inne części do łączenia
12. silnik elektryczny
Dostępne są opcjonalne części, takie jak obudowa akustyczna, szafa sterująca, zawór automatycznego uruchamiania i części zamienne.
