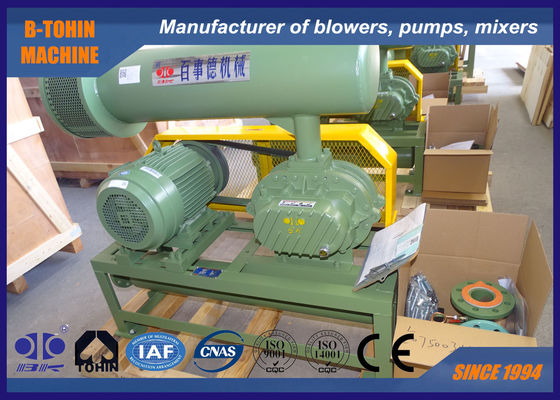

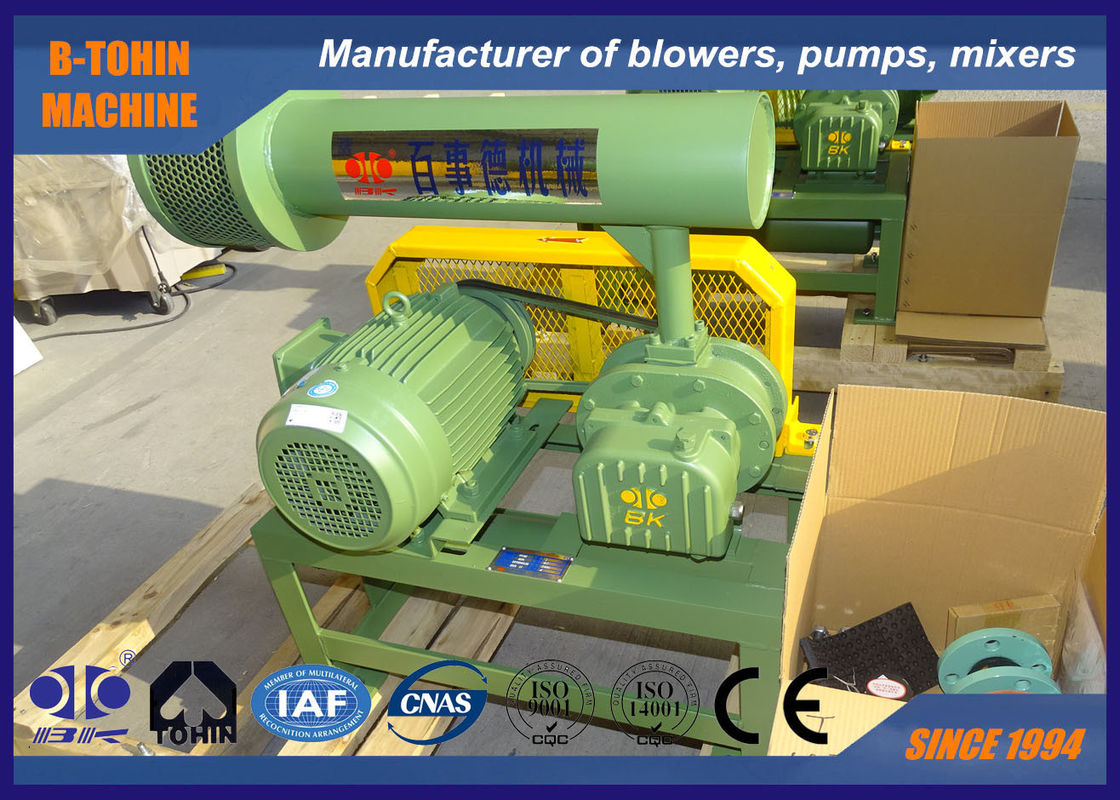

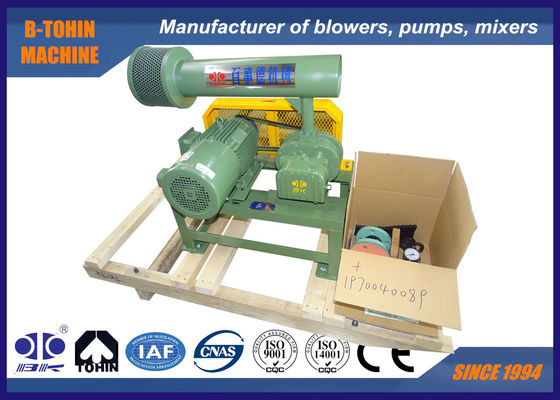

Trójpłatowe dmuchawy Roots, ciśnienie 10-80 KPa, prędkość obrotowa 700-1500 obr./min
Dmuchawy Roots są szeroko stosowane w przemyśle energetycznym, naftowym, stalowym, spożywczym, do produkcji tlenu, przędzalnictwie,
pakowaniu próżniowym, produkcji papieru, akwakulturze, oczyszczaniu ścieków, transporcie pneumatycznym itp.
Specyfikacje:
|
Model
|
BK8016S
|
|
Wydajność powietrza
|
15,21-47,14 m3/min
|
|
Ciśnienie różnicowe tłoczenia
|
10-80 KPa
|
|
Prędkość obrotowa
|
700-1500 obr./min
|
|
Typ silnika
|
30-90 KW
380/400/415/440V, 3 fazy, 50/60 Hz, dostępny również silnik z falownikiem
|
|
Typ instalacji
|
Standard: typ poziomy
Dostępny typ pionowy do wyboru
|
| Kolor |
Dostosowany, standard RAL6011 |
|
Masa netto dmuchawy bez silnika
|
730 kg
|
|
Przybliżony rozmiar opakowania
|
2,1*1,5*2,35 (długość*szerokość*wysokość)
|
Cechy:
1. Koła zębate skośne do cichej pracy
2. Kompaktowa, elastyczna instalacja daje użytkownikom więcej możliwości.
3. Przyjęcie integralnej konstrukcji wirnika, bardziej stabilna praca.
4. Przyjęcie importowanych uszczelnień olejowych wykonanych z gumy fluorowej, charakteryzujących się dobrą odpornością na ścieranie i wysoką temperaturę.
5. Niewielkie wibracje i ekonomiczne zużycie energii.
Arkusz parametrów
| Model |
Średnica króćca (mm) |
Prędkość |
Wydajność wlotowa (m3/min) i moc wału (KW) |
| 0,1 kgf/cm2 |
0,2 kgf/cm2 |
0,3 kgf/cm2 |
0,4 kgf/cm2 |
0,5 kgf/cm2 |
0,6 kgf/cm2 |
0,7 kgf/cm2 |
0,8 kgf/cm2 |
| 1000 mmH2O |
2000 mmH2O |
3000 mmH2O |
4000 mmH2O |
5000 mmH2O |
6000 mmH2O |
7000 mmH2O |
8000 mmH2O |
| 0,01 MPa |
0,02 MPa |
0,03 MPa |
0,04 MPa |
0,05 MPa |
0,06 MPa |
0,07 MPa |
0,08 MPa |
| obr./min |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK8016S |
150 (6") |
700 |
20,17 |
11,16 |
18,75 |
13,93 |
17,67 |
16,69 |
16,75 |
19,45 |
15,94 |
22,21 |
15,21 |
24,98 |
|
|
|
|
| 850 |
25,23 |
13,55 |
23,81 |
16,91 |
22,72 |
20,26 |
21,81 |
23,62 |
21,00 |
26,97 |
20,27 |
30,33 |
19,59 |
33,68 |
|
|
| 1000 |
30,29 |
15,95 |
28,87 |
19,89 |
27,78 |
23,84 |
26,86 |
27,79 |
26,05 |
31,73 |
25,32 |
35,68 |
24,65 |
39,63 |
24,02 |
43,57 |
| 1150 |
35,34 |
18,34 |
33,93 |
22,88 |
32,84 |
27,42 |
31,92 |
31,95 |
31,11 |
36,49 |
30,38 |
41,03 |
29,71 |
45,57 |
29,08 |
50,11 |
| 1250 |
38,72 |
19,93 |
37,30 |
24,87 |
36,21 |
29,80 |
35,29 |
34,73 |
34,48 |
39,67 |
33,75 |
44,60 |
33,08 |
49,53 |
32,45 |
54,47 |
| 1400 |
43,77 |
22,33 |
42,35 |
27,85 |
41,26 |
33,38 |
40,35 |
38,90 |
39,54 |
44,43 |
38,81 |
49,95 |
38,14 |
55,48 |
37,51 |
61,00 |
| 1500 |
47,14 |
23,92 |
45,72 |
29,84 |
44,64 |
35,76 |
43,72 |
41,68 |
42,91 |
47,60 |
42,18 |
53,52 |
41,51 |
59,44 |
40,88 |
65,36 |
Standardy produkcyjne
Produkty dostarczane przez dostawcę są produkowane zgodnie z następującymi normami:
JISB8341-1995 "Metoda badania i kontroli sprężarek wyporowych"
JB/T8941.1-1999 "Warunki dla dmuchaw Roots do zastosowań ogólnych"
JB/T8941.2-1999 "Metoda badania wydajności dmuchaw Roots do zastosowań ogólnych"
GB/T 13306-91 "Tabliczka znamionowa"
Struktura korpusu dmuchawy
|
Nr
|
Nazwa części
|
Ilość
|
|
Nr
|
Nazwa części
|
Ilość
|
|
Nr
|
Nazwa części
|
Ilość
|
|
1
|
Podstawa
|
2
|
|
9
|
Pokrywa lewego końca
|
1
|
|
17
|
Zbiornik oleju
|
1
|
|
2
|
Śruba sześciokątna
|
4
|
|
10
|
Sworzeń okrągły
|
4
|
|
18
|
Koło zębate
|
2
|
|
3
|
Uszczelka przeciwpyłowa
|
1
|
|
11
|
Obudowa
|
1
|
|
19
|
Klin
|
2
|
|
4
|
Wirnik napędowy
|
1
|
|
12
|
Uszczelnienie olejowe
|
4
|
|
20
|
Tuleja osiowa
|
2
|
|
5
|
Łożysko końca napędowego
|
2
|
|
13
|
Pokrywa prawego końca
|
1
|
|
21
|
Łożysko końca koła zębatego
|
2
|
|
6
|
Wirnik napędzany
|
2
|
|
14
|
Śruba
|
16
|
|
22
|
Płyta łożyskowa
|
2
|
|
7
|
Osłona przeciwpyłowa
|
1
|
|
15
|
Odpowietrznik
|
1
|
|
23
|
Podkładka regulacyjna
|
kilka
|
|
8
|
Smarownica
|
2
|
|
16
|
Śruba mocująca
|
8
|
|
24
|
Nakrętka magnetyczna
|
1
|
Rysunek montażowy zespołu dmuchawy
Zakres standardowego dostarczania
1. dmuchawa z wałem gołym
2. zawór bezpieczeństwa
3. zawór zwrotny typu ślimakowego
4. tłumik wlotowy (z filtrem powietrza)
Tłumik drgań jest stosowany głównie do eliminacji hałasu przepływu powietrza na wlocie dmuchawy. Jest spawany z zewnętrznego cylindra, wewnętrznego cylindra, kołnierza i innych części, a materiał dźwiękochłonny jest umieszczony między wewnętrznym a zewnętrznym cylindrem, co zapewnia niską wagę, niski opór i lepszy efekt redukcji hałasu. Tłumik wykonany jest ze stali A3.
5. tłumik wylotowy
6. Podstawa dmuchawy i silnika (z osłoną paska)
7. elastyczne złącze gumowe i amortyzator
8. koło pasowe silnika
9. manometr
10. pas klinowy
11. śruby i nakrętki oraz inne części łączące
12. silnik elektryczny
Dostępne są opcjonalne części, takie jak obudowa akustyczna, szafa sterownicza, zawór automatycznego rozruchu i części zamienne.
