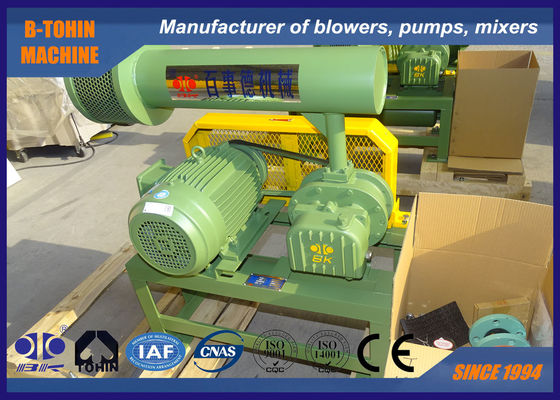

Ciśnienie 10KPA Dodatnie 700 obr / min 1500 obr / min Dmuchawa trójramienna

Ciśnienie 10KPA Dodatnie 700 obr / min 1500 obr / min Dmuchawa trójramienna

  • Ciśnienie 10KPA Dodatnie 700 obr / min 1500 obr / min Dmuchawa trójramienna
  • Ciśnienie 10KPA Dodatnie 700 obr / min 1500 obr / min Dmuchawa trójramienna
Ciśnienie 10KPA Dodatnie 700 obr / min 1500 obr / min Dmuchawa trójramienna
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: BK
Orzecznictwo: ISO9001/ISO14001/CE
Numer modelu: BK7018
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiation
Szczegóły pakowania: Eksportuj standardowe drewniane pudełko
Czas dostawy: 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Zasady płatności: L / C, T / T
Możliwość Supply: 100 zestawów miesięcznie
Kontakt
Szczegółowy opis produktu
Pojemność powietrza: 18,98-50,47 m3 / min Różnica ciśnień na wylocie: 10-50KPA
Moc silnika: 11-55KW Otwór wylotowy: DN200 (8 ”)
Podanie:: Napowietrzanie, płukanie zwrotne, transport pneumatyczny, stosowane do uzdatniania wody, cementowni, Główne materiały: Żeliwo
Pochodzenie technologii: USA Połączony przez: Pasek i koło pasowe
High Light:

Dmuchawa 3-krzywkowa

,

dmuchawa trójramienna 10kpa

,

dmuchawa trójramienna 1500 obr./min

Dodatnia dmuchawa z trzema korzeniami, ciśnienie 10-50KPA, prędkość obrotowa 700-1500 obr./min



Stosowany w przemyśle petrochemicznym, materiałach budowlanych, elektroenergetyce, metalurgii, nawozach chemicznych, kopalniach, portach, tekstyliach, przemyśle spożywczym, papierniczym, akwakulturze i oczyszczalniach ścieków oraz innych dziedzinach, głównie wykorzystywanych do transportu powietrza.W przypadku gazów i wodoru, acetylenu, dwutlenku węgla, gazów łatwopalnych, wybuchowych i korozyjnych, zapoznaj się z naszym innym modelem dmuchawy biogazu serii YU-EG.



Specyfikacje:



Model

BK7018

Pojemność powietrza

18,98-50,47m3/ min

Różnica ciśnień na wylocie

10-50KPA

Prędkość obrotowa

700-1500 obr./min

Typ silnika

11KW-55KW

380/400/415 / 440V, 3 FAZY, 50 / 60HZ, dostępny również silnik częstotliwości

Marka silnika

Standard: silnik Siemens Beide lub Wannan

Silnik Siemens i ABB dla twojej opcji

Rodzaj instalacji

Standard: typ poziomy

Typ pionowy dostępny dla twojej opcji

Kolor Indywidualne, standard RAL6011

NW dmuchawy bez silnika

564 kg

Rozmiar opakowania ok.

1,8 * 1,3 * 2,2 (długość * szerokość * wysokość)





Cechy:

1. Przekładnie zębate typu śrubowego zapewniające płynną pracę

2. Kompaktowa, elastyczność instalacji daje użytkownikom większy wybór.

3. Integralna konstrukcja wirnika, bardziej stabilna w przenoszeniu przepływu powietrza

4. Zastosuj importowane uszczelki olejowe wykonane z kauczuku fluorowego, który jest bardzo odporny na zużycie i wysoką temperaturę.

5. Małe wibracje i ekonomiczne zużycie energii.



Arkusz parametrów

Model Średnica portu (MM) Prędkość Przepływ powietrza na wlocie (m3 / min) i moc na wale (KW)
0,1 kgf / cm2 0,2 kgf / cm2 0,3 kgf / cm2 0,4 kgf / cm2 0,5 kgf / cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa
rpm m3 / min KW m3 / min KW m3 / min KW m3 / min KW m3 / min KW
BK7018 200 (8 cali) 700 21,97 6.55 20,73 10.70 19,77 14,52 18,98 19.46
850 27,32 7,96 26.07 13.00 25.11 17,63 24.32 23,62 23,61 26,82
1000 32,66 9.36 31.41 15.29 30.45 20,74 29,67 27,79 28,95 31,55
1150 38,00 10,76 36,75 17.58 35,79 23,85 35.01 31,96 34.30 36,28
1250 41,56 11.70 40,32 19.11 39,35 25,92 38,57 34,74 37,86 39,44
1400 46,90 13.11 45.66 21.40 44,70 29.03 43,91 38,91 43.20 44.17
1500 50.47 14.04 49,22 22,93 48,26 31.11 47.47 41,69 46,76 47,33







Budowa korpusu dmuchawy


Ciśnienie 10KPA Dodatnie 700 obr / min 1500 obr / min Dmuchawa trójramienna 0





Nie.

Częściowe imię

Ilość.



Nie.

Częściowe imię

Ilość.



Nie.

Częściowe imię

Ilość.

1

Stopa

2



9

Lewa pokrywa końcowa

1



17

Zbiornik oleju

1

2

Śruba sześciokątna

4



10

Kołek okrągły

4



18

Koło zębate

2

3

Uszczelka przeciwpyłowa

1



11

Obudowa

1



19

Klucz

2

4

Wirnik napędowy

1



12

Uszczelka olejowa

4



20

Tuleja osiowa

2

5

Łożysko po stronie napędu

2



13

Prawa osłona końcowa

1



21

Łożysko końca przekładni

2

6

Wirnik napędzany

2



14

Śruba

16



22

Płyta łożyskowa

2

7

Okładka ochronna

1



15

Odpowietrznik

1



23

Regulowana podkładka

kilka

8

Smarowniczka

2



16

Śruby mocujące

8



24

Nakrętka magnetyczna

1





Rysunek montażowy pakietu dmuchawy



Ciśnienie 10KPA Dodatnie 700 obr / min 1500 obr / min Dmuchawa trójramienna 1





Standardowy zakres dostawy



1. dmuchawa z wolnym wałem

2. zwolnić zawór

3. płytkowy zawór zwrotny (wąski)

4. tłumik wlotu (z filtrem powietrza)

5. tłumik wylotu

6. Podstawa dmuchawy i silnika (z osłoną paska)

7. gumowe złącze elastyczne i amortyzator

8. koło pasowe silnika

9. miernik ciśnienia

10. Pasek klinowy

11. śruby i nakrętki oraz inne części łączące

12. silnik elektryczny



Opcjonalne części zamienne



Pasek, gąbka filtracyjna, uszczelki, łożyska.
