Próżnia 70KPA, 5,85m3/min, 15KW, ciśnienie ujemne Dmuchawa korzeniowa, pompa próżniowa DN80
O odkurzaczu BV80H

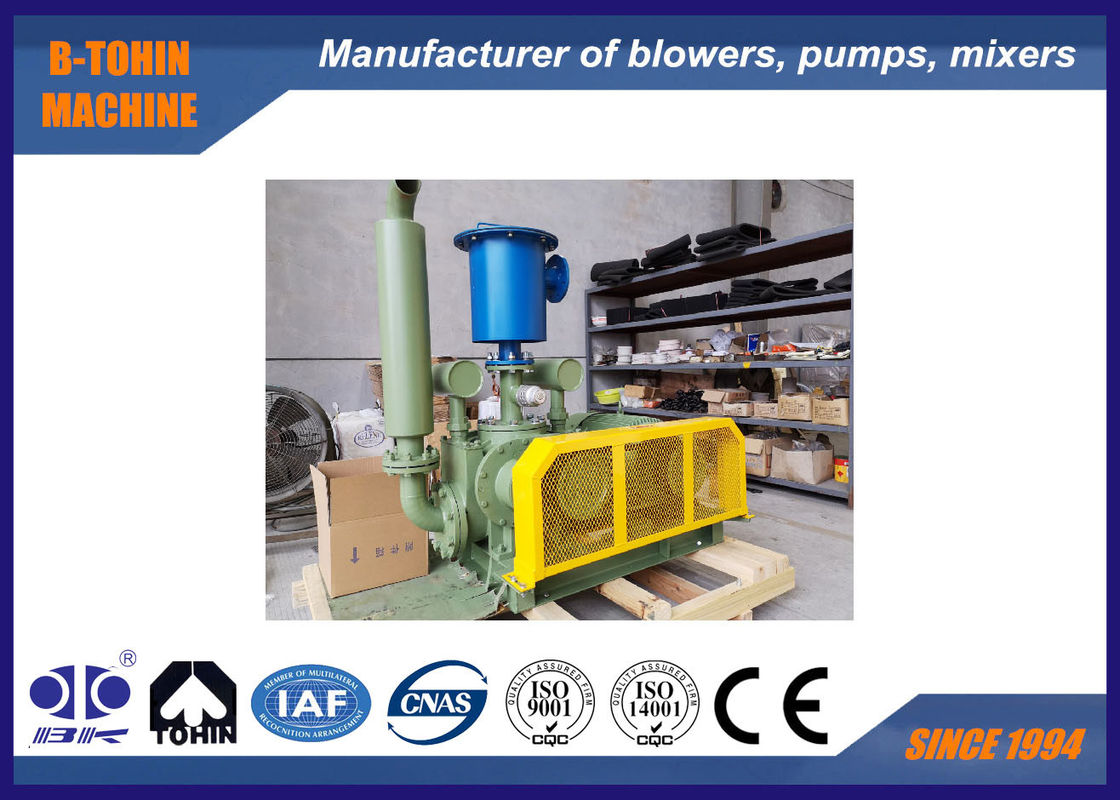

Dmuchawa próżniowa BV80H to rodzaj pompy powietrznej typu Roots.Jest szeroko stosowany do przenoszenia powietrza próżniowego i posiada stabilne osiągi i doskonałą wydajność objętościową.
Specyfikacje
|
Model
|
BV80H
|
|
Pojemność powietrza
|
30,41 - 7,15 m3/min
|
|
Ciśnienie różniczkowe rozładowania
|
- 50 ~ -70 KPA
|
|
Prędkość obrotowa
|
1500-2400 obr./min.
|
|
Rodzaj silnika
|
3-4/5.5-7.5/11-15 kW
380/400/415/440V, 3FASES, 50/60HZ
|
|
Marka silnika
|
Standard: silnik Siemens Beide lub Wannan
Silnik Siemens i ABB do wyboru
|
|
Rodzaj instalacji
|
Standardowy: typ pionowy
|
|
N.W. dmuchawy bez silnika
|
203 kg
|
Arkusz parametrów
| Model |
Prędkość |
Pojemność wejściowa (m3/min) i moc wału (KW) |
| -0,5 kgf/cm2 |
-0,55 kgf/cm2 |
-0,6 kgf/cm2 |
-0,65 kgf/cm2 |
-0,7 kgf/cm2 |
| -5000 mmH2O |
-5500 mmH2O |
-6000 mmH2O |
-6500 mmH2O |
-7000 mmH2O |
| -0,05Mpa |
-0,055Mpa |
-0,06Mpa |
-0,065Mpa |
-0,07Mpa |
| obroty / min |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BV80H |
1500 |
3.71 |
5.92 |
3.62 |
6.48 |
3.52 |
7.04 |
3.41 |
7.38 |
|
|
| Przystani Dia: DN80(3") |
1700 |
4.45 |
7.2 |
4.36 |
7.59 |
4.26 |
7.98 |
4.14 |
8.37 |
|
|
| 1900 |
5.2 |
8.05 |
5.1 |
8.48 |
5.01 |
8.91 |
4.88 |
9.35 |
|
|
| 2100 |
5.85 |
8.79 |
5.75 |
9.26 |
5.65 |
9.74 |
5.52 |
10.21 |
5.39 |
10.68 |
| 2200 |
6.31 |
9.32 |
6.21 |
9.82 |
6.12 |
10.32 |
5.98 |
10.83 |
5.85 |
11.33 |
| 2400 |
7.15 |
10.27 |
7.05 |
10.82 |
6.95 |
11.38 |
6.81 |
11.93 |
6.66 |
12.49 |
Rysunek montażu opakowania dmuchawy
Wielkość wymiaru
| BV-H Strona wymiarów zarysów |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Jednostka: mm |
Rodzaj |
Port Dia |
Moc silnika ((kw) |
A |
B |
B1 |
C |
D |
E |
F |
G |
J |
K |
M |
N |
0 |
P |
W |
Q |
T |
U |
n-M16×h |
Waga
(kg) |
| BV80H |
(3") |
3 ¢4 |
770 |
500 |
0 |
135 |
65 |
900 |
200 |
135 |
108 |
175.5 |
275.5 |
174.5 |
300 |
350 |
175.5 |
25 |
1621 |
386 |
4-M16×300 |
203 |
| 5.5 ¢7.5 |
800 |
150 |
204.5 |
330 |
380 |
| 11 ¢15 |
150 |
284.5 |
6-M16×400 |
| Standardowe akcesoria obejmują: wpuszczalnik, tłumik wyjściowy, miernik ciśnienia ujemnego, podstawę, osłonę pasa, zawór odciągający próżnię, trójkątny pas. |
|
| Powyższe wagy są stosowane wyłącznie do standardowych akcesoriów, z wyłączeniem silnika. |
|
Standardowa podaż zakresu
1. główne ciało dmuchawy
2. zawór bezpieczeństwa próżniowy
3. tłumik wlewu
4. tłumik wyjściowy
5. publiczna baza (z osłoną pasa)
6. elastyczne gumowe złącze i podkładki uderzeniowe
7. kołowiec dmuchawy
8. miernik ciśnienia
9. pas
10. śruby i orzechy oraz inne części do łączenia
11. silnik
