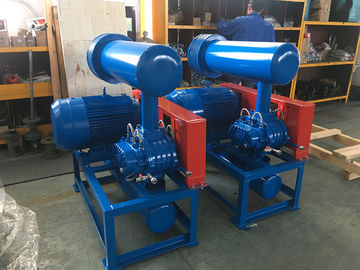

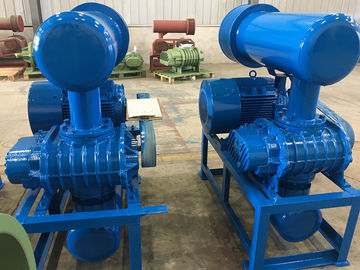

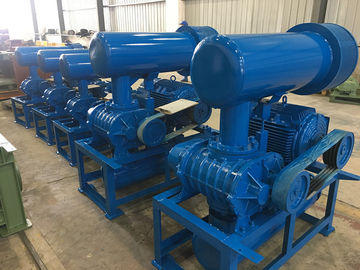

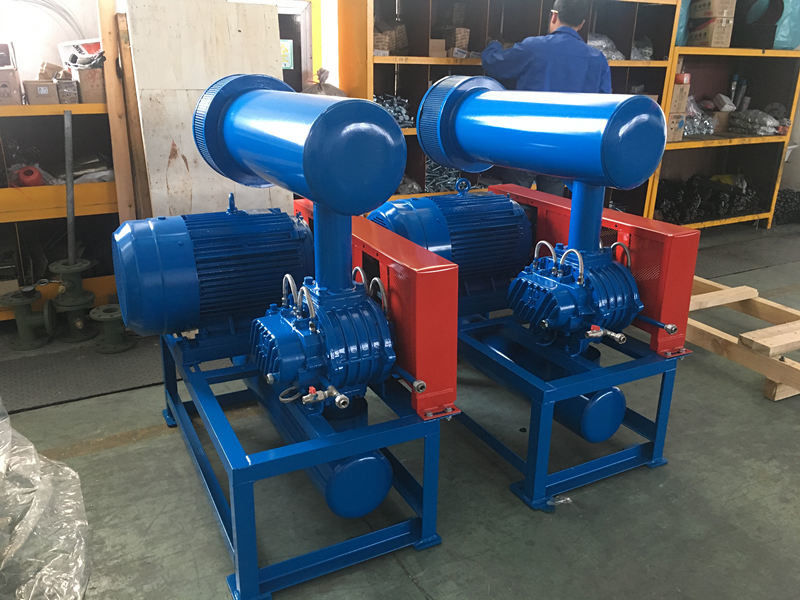

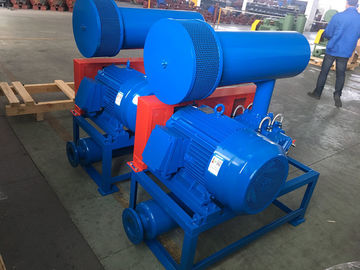

DN200 Dmuchawa trzykrzywkowa chłodzona wodą, maksymalne ciśnienie 100KPA

DN200 Dmuchawa trzykrzywkowa chłodzona wodą, maksymalne ciśnienie 100KPA

DN200 Dmuchawa trzykrzywkowa chłodzona wodą, maksymalne ciśnienie 100KPA
Dn200 Water Cooled Three Lobe Roots Blower Maximum Pressure 100kpa
DN200 Dmuchawa trzykrzywkowa chłodzona wodą, maksymalne ciśnienie 100KPA
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: BK
Orzecznictwo: ISO9001 / ISO14001
Numer modelu: BKW9020S
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 10600- USD16600
Szczegóły pakowania: Eksportuj drewnianą skrzynkę
Czas dostawy: 50 dni roboczych
Zasady płatności: L / C, T / T
Możliwość Supply: 30 zestawów miesięcznie
Kontakt
Szczegółowy opis produktu
Nazwa: Wydmuchacz trójkątny Przepływ powietrza: 40,72 m3/min-73,32 m3/min
pakiet: drewniana skrzynka Typ chłodzenia: Woda 15 l/min
Obroty dmuchawy: 1000-1500 obr / min woltaż: 380 V/400 V/415 V/440 V/dostosowany
Częstotliwość: 50 Hz/60 Hz Aplikacja: oczyszczanie ścieków
Typ instalacji:: Poziome lub pionowe Moc wału: 59-126,9 kW
Podkreślić:

Dmuchawa trójlistkowa do małych korzeni

,

dn200 dmuchawa trójpłatkowa do korzeni

,

100 kpa dmuchawa trójpłatkowa do korzeni



O BKW9020S
BKW9020S Roots Blower dziedziczy większość komponentów z BK9020, przyjmuje chłodzenie wodne w pokrywie łożyska, co może obniżyć temperaturę łożyska podczas pracy i przedłużyć jego żywotność. Jego średnica wewnętrzna wynosi DN200, co pozwala na uzyskanie większej wydajności, odpowiedniej dla cementowni i elektrowni.


Specyfikacje:

Model BKW9020S
Wydajność powietrza 40,72 m3/min - 73,32 m3/min
Ciśnienie różnicowe tłoczenia 60-100 KPa
Prędkość obrotowa 1000 obr./min - 1500 obr./min
Typ silnika 30 KW - 132 KW
380/400/415/440V, 3 FAZY, 50/60 HZ
Typ instalacji Standard: typ poziomy.
Dostępny typ pionowy do wyboru
Masa netto dmuchawy bez silnika 1310 kg
Przybliżony rozmiar opakowania. 2,62 * 1,78 * 2,60 m (długość * szerokość * wysokość)
Cechy 1. Koła zębate skośne dla płynnej pracy
2. Kompaktowa, elastyczna instalacja daje użytkownikom więcej możliwości.
3. Integralna konstrukcja wirnika i wału dla bardziej stabilnej i płynnej pracy
4. Przyjęcie importowanych uszczelnień olejowych wykonanych z gumy fluorowej o dużej odporności na ścieranie i wysoką temperaturę.
5. Niski poziom hałasu, niskie wibracje i zużycie energii.



Parametry

Model Średnica króćca (MM) Prędkość Przepływ powietrza na wlocie (m3/min) i moc wału (KW) (m3/min)
0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2 0,9 kgf/cm2 1,0 kgf/cm2 Chłodzenie
Woda
6000 mmH2O 7000 mmH2O 8000 mmH2O 9000 mmH2O 10000 mmH2O
0,06 Mpa 0,07 Mpa 0,08 Mpa 0,09 Mpa 0,1 Mpa
obr./min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW L/min
BKW9020S 200 (8") 1000 44,70 59,00 43,60 65,83 42,58 72,66 41,62 79,49 40,72 86,33 15
1050 47,61 61,95 46,52 69,12 45,50 76,29 44,54 83,47 43,64 90,64
1150 53,50 66,49 52,57 74,19 51,71 81,89 50,90 89,59 50,13 97,29
1250 59,17 72,27 58,24 80,64 57,37 89,01 56,56 97,38 55,79 105,75
1400 67,66 80,94 66,73 90,32 65,86 99,69 65,05 109,07 64,28 118,44
1500 73,32 86,72 72,39 96,77 71,52 106,81 70,71 116,86 69,94 126,90
1600 78,98 92,51 78,05 103,22 77,19 113,93 76,37 124,65 75,60 135,36



Opis części dmuchawy:

Obudowa Wykonana z żeliwa HT200
Zastosowano konstrukcję bezszwową w celu poprawy wydajności, obrabianą jednorazowo w centrum CNC z wysoką precyzją

Wirnik (Wał i wirnik) Wykonany z żeliwa QT500
Wirnik i wał są odlewane jako jedna całość.
Zastosowano frezarkę NC do obróbki w celu osiągnięcia wysokiej precyzji
Łożysko strony przekładni Wykonane z GCr15
Marka NSK, dwurzędowe łożysko skośne, zdolne do przenoszenia obciążeń osiowych
Łożysko strony napędowej Wykonane z GCr15
Marka NSK, łożysko toczne walcowe
Przekładnia Wykonana z 20CrMnTi
Konstrukcja stożkowa dla płynniejszego biegu
Uszczelnienie olejowe Wykonane z gumy fluorowej
odporne na wysokie temperatury i o dłuższej żywotności.


Zasada działania

Dmuchawa Roots jest dmuchawą objętościową, która tłoczy stałą ilość powietrza proporcjonalną do prędkości obrotowej. Każdy obrót, dwa płaty wykonują trzykrotne zasysanie i tłoczenie powietrza. W porównaniu z dmuchawą dwupłatową, charakteryzuje się mniejszymi pulsacjami powietrza, mniejszą zmianą obciążenia, większą wytrzymałością, niższym hałasem i wibracjami.

Dwa równoległe wały mają po trzy płaty, wszystkie płaty zachowują niewielką szczelinę między sobą a wnętrzem obudowy. Każdy obrót płata, pewna ilość powietrza jest zasysana na wlocie i przenoszona z wewnętrznej powierzchni obudowy do portu tłocznego dmuchawy.

Dwa wały są obracane przez koła zębate rozrządu, bez kontaktu między płatami, dzięki czemu mogą być obracane z dużą prędkością bez smarowania wewnątrz. Posiada następujące cechy: prosta konfiguracja; płynna praca; dobra stabilność wydajności. Jest szeroko stosowana w różnych gałęziach przemysłu.



Woda chłodząca:



Wymagana jest czysta woda bez ciał obcych.

Temperatura wody powinna być niższa niż 40 ℃.



Etykietka:

Dmuchawa 3-korzeniowa Dmuchawa,

pneumatyczna dmuchawa transportująca,

dmuchawa z korzeniami
