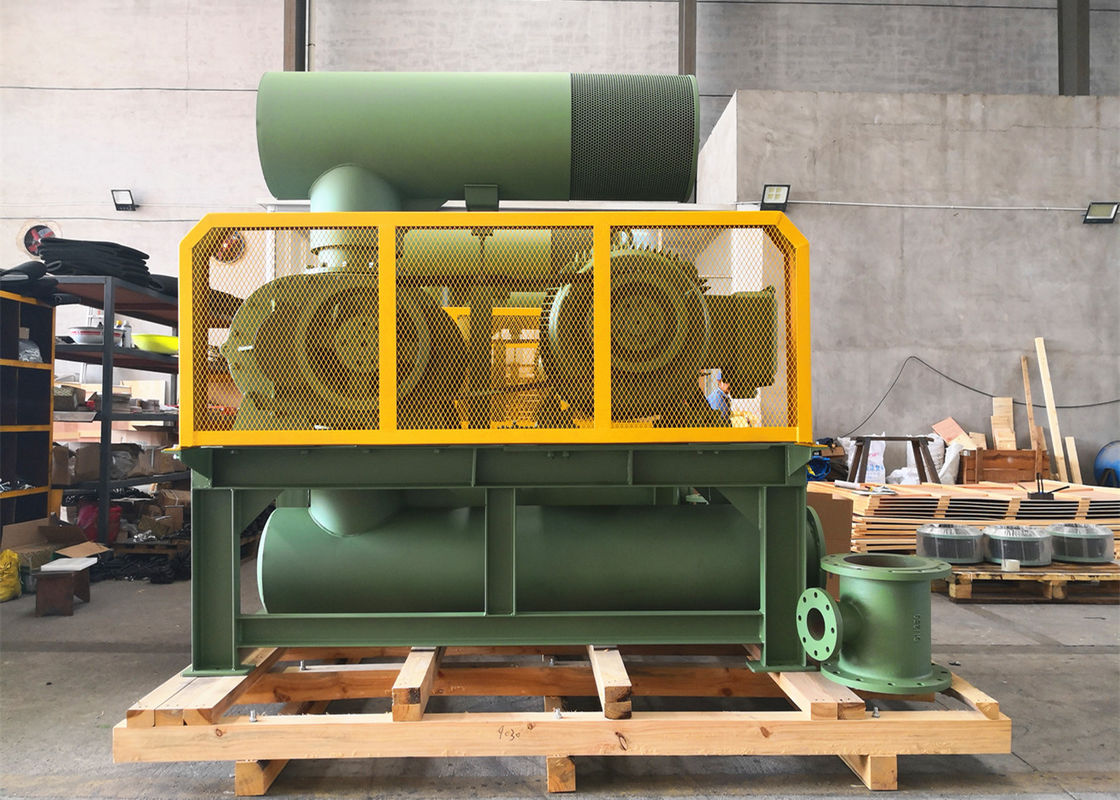

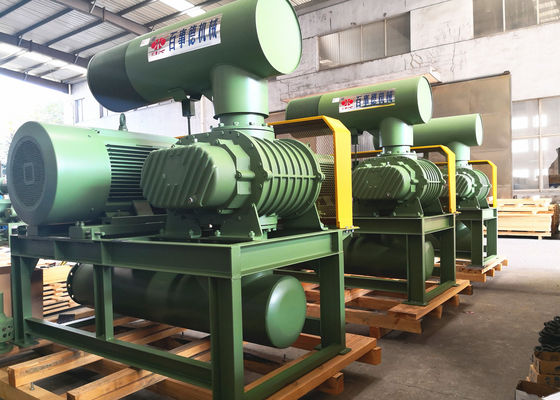

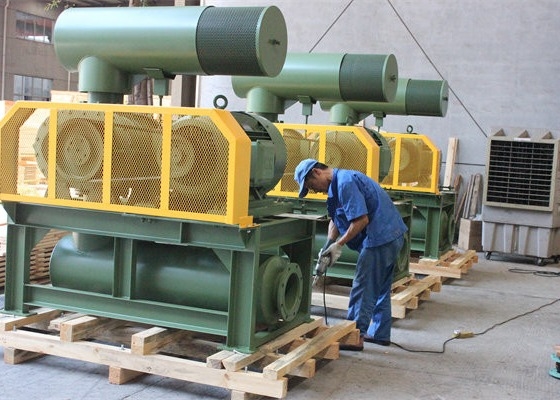

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane
10
10" 80kpa 71.52m3/Min 132kw Żelazo odlewane
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: B-Tohin
Orzecznictwo: ISO9001 / ISO14001
Numer modelu: BK9030S
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 10210- USD 13650
Szczegóły pakowania: Eksportuj drewnianą skrzynkę
Czas dostawy: 45 dni roboczych
Zasady płatności: L / C, T / T
Możliwość Supply: 200 zestawów/miesiąc
Kontakt
Szczegółowy opis produktu
Nazwa: Wydmuchacz trójkątny Tworzywo: Żelazo
Pojemność powietrza: 71,52 m3/min-116,50 m3/min Kierunek przepływu powietrza: Przepływ osiowy
pakiet: Eksportuj drewnianą skrzynkę Kolor: Dostosowane
woltaż: 380 V/400 V/415 V/440 V/dostosowany Częstotliwość: 50 Hz/60 Hz
Aplikacja: oczyszczanie ścieków Typ instalacji:: Poziome lub pionowe
Podkreślić:

10 "dmuchawa z trzema płatkami korzeniowymi

,

dmuchawa z trzema płatkami korzeniowymi 132 kw

,

dmuchawa z trzema płatkami korzeniowymi



Wysokowydajna dmuchawa Roots z trzema łopatkami BK9030 Moc silnika 37-90 kW / 110-220 kW



O BK
Dmuchawa Roots BK to produkt zaprojektowany i wyprodukowany zgodnie z normami krajowymi i przy użyciu technik wprowadzonych z Ameryki. Ten typ dmuchawy charakteryzuje się prostą konstrukcją i wysoką wydajnością objętościową.

Specyfikacje:

Model BK9030S
Wydajność powietrza 71,52 m³/min - 116,50 m³/min
Ciśnienie różnicowe tłoczenia 10-80 KPa
Prędkość obrotowa 850 obr./min - 1500 obr./min
Typ silnika 37 KW - 90 KW / 110-220 KW
380/400/415/440V, 3 FAZY, 50/60HZ
Typ instalacji Standard: typ poziomy.
Dostępny typ pionowy do wyboru
Masa dmuchawy bez silnika (N.W.) 1550 kg
Przybliżony rozmiar opakowania. 2,65 * 1,90 * 2,70 m (długość * szerokość * wysokość)
Cechy 1. Koła zębate skośne zapewniające płynną pracę
2. Kompaktowa, elastyczna instalacja daje użytkownikom więcej możliwości wyboru.
3. Integralna konstrukcja wirnika i wału bez wad dmuchawy o konstrukcji dzielonej
4. Przyjęcie importowanych uszczelnień olejowych wykonanych z gumy fluorowej o doskonałej odporności na ścieranie i wysoką temperaturę.
5. Niski poziom hałasu, niskie wibracje i zużycie energii.



Parametry

Model Średnica króćca (MM) Prędkość Przepływ powietrza na wlocie (m³/min) i moc na wale (KW)
0,1 kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0,01 MPa 0,02 MPa 0,03 MPa 0,04 MPa 0,05 MPa 0,06 MPa 0,07 MPa 0,08 MPa
obr./min m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW
BK9030S 250 (10") 850 63,04 31,99 60,19 40,17 58,00 48,36 56,16 56,54 54,53 64,73 53,06 72,91 　 　 　 　
1000 75,38 37,63 72,53 47,26 70,34 56,89 68,50 66,52 66,87 76,15 65,40 85,78 64,05 95,41 62,80 105,04
1150 87,72 43,27 84,87 54,35 82,68 65,42 80,84 76,50 79,21 87,57 77,74 98,65 76,39 109,72 75,14 120,80
1250 95,95 47,04 93,09 59,08 90,91 71,11 89,06 83,15 87,44 95,19 85,97 107,23 84,62 119,26 83,36 131,30
1400 108,29 52,68 105,43 66,16 103,25 79,65 101,40 93,13 99,78 106,61 98,31 117,64 96,96 133,58 95,70 147,06
1500 116,51 56,45 113,66 70,89 111,47 85,34 109,63 99,78 108,00 114,23 106,54 128,67 105,18 143,12 103,93 157,56



Opis części dmuchawy:

Obudowa Wykonana z żeliwa HT200
Zastosowano konstrukcję bez szwów w celu poprawy wydajności, obrabiana jednorazowo w centrum CNC z wysoką precyzją

Wirnik (wał i łopatki)

Wykonany z żeliwa QT500
Wirnik i wał są odlewane jako jeden element.
Zastosowanie frezarki NC do obróbki w celu osiągnięcia wysokiej precyzji

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane 0


Łożysko końca napędu Wykonane z GCr15
Marka NSK, dwurzędowe łożysko skośnezdolne do przenoszenia obciążeń osiowych
Łożysko końca napędzanego Wykonane z GCr15
Marka NSK, łożysko toczne walcowe
Koło zębate Wykonane z 20CrMnTi
Konstrukcja stożkowa dla płynniejszego biegu
Uszczelnienie olejowe Wykonane z gumy fluorowej
odporne na wysokie temperatury i o dłuższej żywotności.


Zasada działania

Dmuchawa Roots jest dmuchawą objętościową, która tłoczy stałą ilość powietrza proporcjonalną do prędkości obrotowej. Każdy obrót dwóch łopatek powoduje trzykrotne zasysanie i tłoczenie powietrza. W porównaniu z dmuchawą dwułopatkową, charakteryzuje się mniejszymi pulsacjami powietrza, mniejszą zmianą obciążenia, większą wytrzymałością, niższym hałasem i wibracjami.

Dwa równoległe wały mają po trzy łopatki, wszystkie łopatki zachowują niewielką szczelinę między sobą i obudową. Każdy obrót łopatki powoduje zasysanie określonej ilości powietrza na wlocie i przenoszenie go z wewnętrznej powierzchni obudowy do portu tłocznego dmuchawy.

Dwa wały są obracane przez koła zębate, bez kontaktu między łopatkami, dzięki czemu mogą być obracane z dużą prędkością bez smarowania wewnątrz. Posiada następujące cechy: prosta konfiguracja; płynna praca; dobra stabilność wydajności. Jest szeroko stosowana w różnych gałęziach przemysłu.

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane 1

Struktura

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane 2

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane 3

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane 4



Zastosowanie

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane 5

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane 6



Wystawa

10" 80kpa 71.52m3/Min 132kw Żelazo odlewane 7



Główne produkty

(1) Dmuchawa Roots z trzema łopatkami
(2) Dmuchawa turbinowa ATB
(3) Dmuchawa Roots do biogazu
(4) Pompa próżniowa z trzema łopatkami
(5) Dmuchawa obrotowa HC
(6) Dmuchawa odśrodkowa z łożyskami aerodynamicznymi
(7) Jednostopniowa dmuchawa odśrodkowa
(8) Wielostopniowa dmuchawa odśrodkowa
(9) Dmuchawa kanałowa boczna
(10) Pompa ściekowa zanurzeniowa



10" 80kpa 71.52m3/Min 132kw Żelazo odlewane 8
