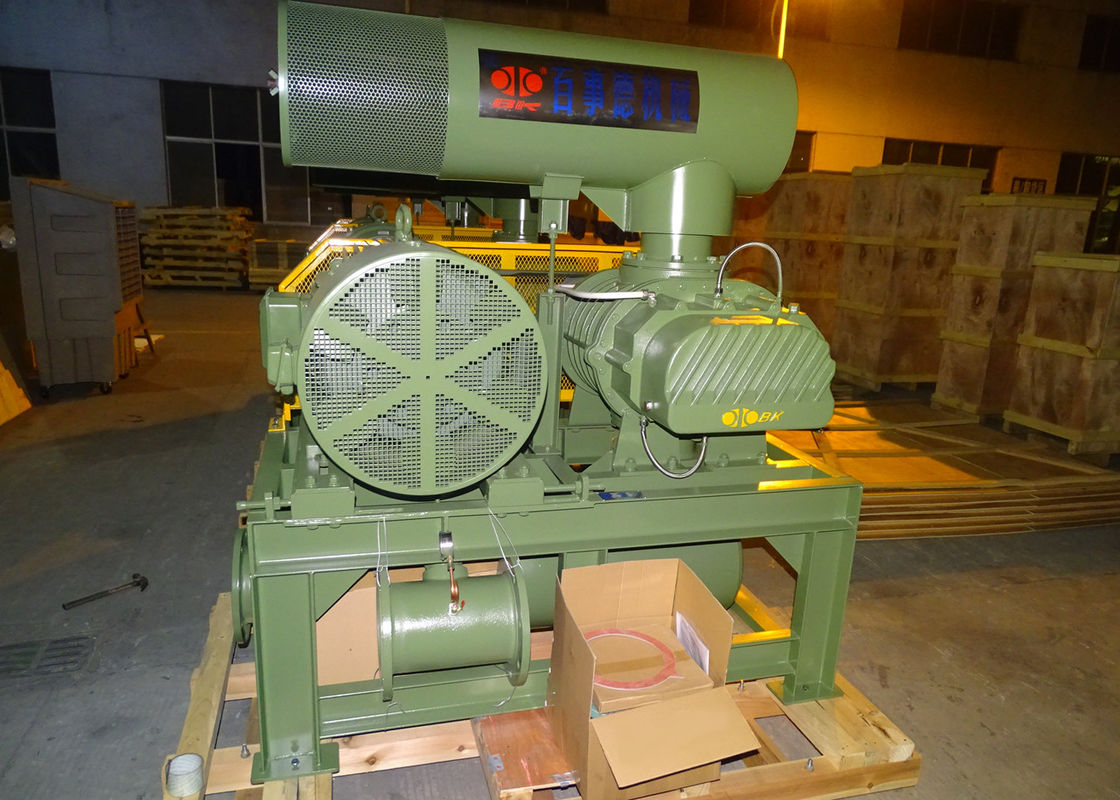

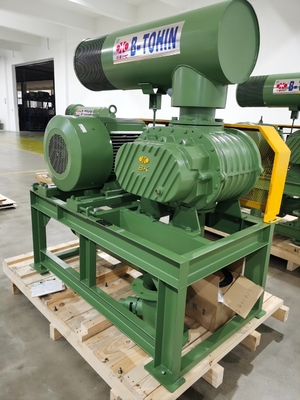

DN200 BKW9020S Chłodzony wodą 80KPA Obrotowa dmuchawa krzywkowa z żeliwa

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	B-TOHIN
Orzecznictwo:	ISO9001 / ISO14001
Numer modelu:	BKW9020S

Zapłata:

Minimalne zamówienie:	1 zestaw
Szczegóły pakowania:	Eksportuj drewnianą skrzynkę
Czas dostawy:	30 dni roboczych
Zasady płatności:	L / C, T / T
Możliwość Supply:	30 zestawów/miesiąc

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Wydmuchacz trójkątny	przepływ powietrza:	40,72 m3/min-73,32 m3/min
Pakiet:	Drzewna obudowa	Rodzaj chłodzenia:	Woda
Obroty dmuchawy:	1000-1500 obr / min	napięcie:	380 V/400 V/415 V/440 V/niestandardowe
Częstotliwość:	50 Hz/60 Hz	Zastosowanie:	Oczyszczanie ścieków
Typ instalacji::	Poziomo lub pionowo	Port Dia.:	200 mm (8")
Moc wału:	59-126,9 kW	Zalety:	Niski hałas i wibracje, mały kompaktowy
Woda chłodząca:	15 l/min
Podkreślić:	trzy obrotowe dmuchawy krzywkowe , obrotowa dmuchawa krzywkowa 80kpa , dmuchawa z trzema krzywkami korzeniowymi;

O BKW9020S

BKW9020S Roots Blower dziedziczy większość komponentów od BK9020, przyjmuje chłodzenie wodne w osłonie łożyska, co może zmniejszyć temperaturę łożyska podczas pracy i wydłużyć żywotność,Rozmiar otworu to DN250, które mogą wytwarzać większą moc nadającą się do użytku w fabryce cementu i elektrowniach.

Dmuchawa korzeniowa serii BKW odziedziczyła większość komponentów z serii Bk, przyjmuje chłodzenie wodne w osłonie łożyska, co może zmniejszyć temperaturę łożyska podczas pracy i wydłużyć jego żywotność,Ponadto ma dużą zdolność ciśnienia.

Specyfikacje

Ciśnienie różniczkowe rozładowania	60-100KPA
Pojemność powietrza	400,72 m3/min-73,32 m3/min
Prędkość obrotowa	1000-1500 obr./min.
Rodzaj silnika	30 kW-132 kW 380/400/415/440V, 3FASES, 50/60HZ
Marka silnika	Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru
Rodzaj instalacji	Standardowy: typ poziomy. Typ pionowy do wyboru
N.W. dmuchawy bez silnika	1310 kg
Rozmiar opakowania Ok.	2.621,782,60m (długośćszerokośćwysokość)
Cechy	1. Helikulowe zęby zegarkowe dla płynnej pracy 2Kompaktność i elastyczność instalacji zapewniają użytkownikom większy wybór. 3Integracyjna struktura obrotowa i wału dla bardziej stabilnej i płynnej pracy 4Przyjąć importowane uszczelki olejowe wykonane z gumy fluorowej o wysokiej odporności na zużycie i wysoką odporność na temperaturę. 5Niski poziom hałasu, niskie wibracje i zużycie energii.

Parametry

Model	Dia portu (MM)	Prędkość	Przepływ powietrza wjazdowego (m3/min) i moc wału (KW) (m)³/min)
			00,6 kgf/cm²		00,7 kgf/cm²		00,8 kgf/cm²		00,9 kgf/cm²		10,0 kgf/cm²		Chłodzenie Woda
			6000 mmH₂O		7000 mmH₂O		8000 mmH₂O		9000 mmH₂O		10000 mmH₂O
			00,06Mpa		00,07Mpa		00,08Mpa		00,09Mpa		0.1Mpa
		obroty / min	m³/min	KW	m³/min	KW	m³/min	KW	m³/min	KW	m³/min	KW	L/min
BKW9020S	200 (8")	1000	44.70	59.00	43.60	65.83	42.58	72.66	41.62	79.49	40.72	86.33	15
		1050	47.61	61.95	46.52	69.12	45.50	76.29	44.54	83.47	43.64	90.64
		1150	53.50	66.49	52.57	74.19	51.71	81.89	50.90	89.59	50.13	97.29
		1250	59.17	72.27	58.24	80.64	57.37	89.01	56.56	97.38	55.79	105.75
		1400	67.66	80.94	66.73	90.32	65.86	99.69	65.05	109.07	64.28	118.44
		1500	73.32	86.72	72.39	96.77	71.52	106.81	70.71	116.86	69.94	126.90
		1600	78.98	92.51	78.05	103.22	77.19	113.93	76.37	124.65	75.60	135.36

Opis części dmuchawy

Obudowa	Wyroby z żeliwa HT200 Konstrukcja ENDLESS przyjęta w celu poprawy wydajności, jednorazowa obróbka CNC z wysoką precyzją
Rotacja (oś i obrót)	Wykonana z żeliwa odlewanego QT500 Ruch i wał są odlewane jako integralna część. Przyjmowanie planerów NC do obróbki w celu osiągnięcia wysokiej precyzji
łożysko końcowe przekładni	Wykonana z GCr15 Marka NSK, podwójny rząd kątowego łożyska kulkowego,o pojemności nieprzekraczającej 10 W
Łóżko końcowe napędu	Wykonana z GCr15 Marka NSK, łożyska cylindryczne
Zestaw	Wykonana z 20CrMnTi Struktura bąka dla płynniejszego biegania
Olejna pieczęć	Wyroby z gumy fluorowej wytrzymuje wysoką temperaturę i ma dłuższą żywotność.

Wymiar zarysu produktu

DN200 BKW9020S Chłodzony wodą 80KPA Obrotowa dmuchawa krzywkowa z żeliwa 0

BKWArkusz wymiarów zarysów																	Jednostka: mm
Rodzaj	Port Dia	Moc silnika	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	4-M16×h	Waga (kg)
BKW4005	40 (((1,5")	1.5·4	700	590	90	90	456	194	215	827	129	300	370	95	130	18	4-M16×300	65
BKW4007	50 (((2")	1.555.5	820	640	90	90	457	185	236	872	151	370	440	105	130	18	4-M16×300	92
BKW5003	65 (((2,5")	5.5 ¢7.5	1190	940	90	200	532	172	200	1072	133	346	410	115	190	18	4-M16×300	181
		11 ¢15										474	538
BKW5006	100 (((4")	5.5 ¢7.5	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	214
		11 ¢15										489	553
		18.5 ¢22										534	598
BKW6005	80 (((3")	5.5 ¢7.5	1330	1054	100	221	598	179	237	1162	161	332	406	135	200	18	4-M16×300	256
		11 ~ 15										458	532
		18.5 ¢22										493	567
BKW6008	125 (((5")	5.5 ¢7.5	1335	1084	110	222	688	206	297	1375	150	300	385	165	250	18	4-M16×400	305
		11 ¢15										410	495
		18.5 ¢22										455	540
		30										495	580
		37 ¢45										560	645
BKW7006	100 (((4")	11 ~ 15	1495	1214	113	282	725	205	254	1432	198	489	563	150	230	18	4-M16×400	400
		18.5 ¢22										534	608
		30										574	648
		37 ¢45										636	710
BKW7011	150 (((6")	11 ¢15	1495	1200	123	271	829	232	324	1484	190	443	536	180	280	24	4-M16×400	492
		18.5 ¢22										457	550
		30										497	590
		37 ¢45										559	652
BKW8016S	150 (((6")	30 ‰ 90	1658	1390	105	283	962	332	413	1862	217	670	780	180	280	24	4-M16×400	730
BKW8024S	200 ((8")	22 ‰ 90	1750	1490	105	345	1010	284	452	1890	334	780	875	190	350	24	4-M16×400	800
BKW9020S	200 ((8")	30 ¢132															4-M16×400
BKW9030S	250 (((10")	37 ¢ 90	2140	1840	105	385	1056	294	544	2118	344	808	918	230	360	38	4-M16×400	1300
		110~220										960	1070
BKW10027S	300 (((12")	37 ~ 90	2070	1750	105	375	1144	289	587	2274	334	860	970	245	380	38	4-M16×400	1600
		10 ¢220	2210	1890								960	1070
BKW10034S	350 (((14")	75 ‰ 315	2255	1940	105	455	1268	344	642	2347	432	990	1100	260	440	38	4-M16×400	1900
Standardowe akcesoria obejmują: tłumik wejściowy i wyjściowy, miernik ciśnienia, ramę podłoża, kołowiec dmuchawy, kołowiec silnika, pas, ochrona pasa, zawór reliefowy, zawór kontrolny.
Powyższe wagy są stosowane wyłącznie do standardowych akcesoriów, z wyłączeniem silnika.
Wymiary dla dmuchawy, która jest wyposażona w silnik wysokiego napięcia, zostaną dostarczone specjalnie.

Zasada działania

Dmuchawa korzeniowa jest dmuchawą sześciankową, która uwalnia określoną ilość powietrza proporcjonalnie do prędkości obrotu.W porównaniu z dwoma płatami dmuchawy, jest to mniejszy impuls powietrza, mniejsza zmiana obciążenia, większa wytrzymałość, mniejszy hałas i wibracje.

Dwa wały równoległe mają po trzy płaty, wszystkie płaty utrzymują niewielkie odległość między sobą i mieszkanie wewnątrz.pewne powietrze zostanie wchłonięte na wejściu i przeniesione z obudowy wewnętrznej powierzchni do portu rozładowania dmuchawy.

Dwa wały będą obracać się przez biegówki, bez żadnego dotyku między płatami, więc można je obracać z dużą prędkością bez żadnego smarowania wewnątrz.po prostu konfiguracja; płynny bieg;dobra stabilizacja wydajności.

Wymagana jest czysta woda bez obcych substancji.

Temperatura wody musi być mniejsza niż 40 °C.
