Profesjonalny producent różnego rodzaju dmuchaw
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | B-TOHIN |
| Orzecznictwo: | ISO9001 / ISO14001 |
| Numer modelu: | BKW9020S |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Szczegóły pakowania: | Eksportuj drewnianą skrzynkę |
| Czas dostawy: | 30 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 30 zestawów miesięcznie |
| nazwisko: | Wydmuchacz trójkątny | przepływ powietrza: | 40,72 m3/min-73,32 m3/min |
|---|---|---|---|
| Pakiet: | drewniana obudowa | Rodzaj chłodzenia: | Woda |
| Automatyczna ocena: | Automatyczny, półautomatyczny | Rodzaj opakowania: | Sprawa |
| Obroty dmuchawy: | 1000-1500 | napięcie: | 380 V/400 V/415 V/440 V/niestandardowe |
| Częstotliwość: | 50 Hz/60 Hz | Zastosowanie: | Akwakultura |
| High Light: | Dmuchawa do korzeni 80Kpa tri lobe,dmuchawa do korzeni z potrójnym płatem 1500 obr./min,wysokociśnieniowa dmuchawa do korzeni akwakultury |
||

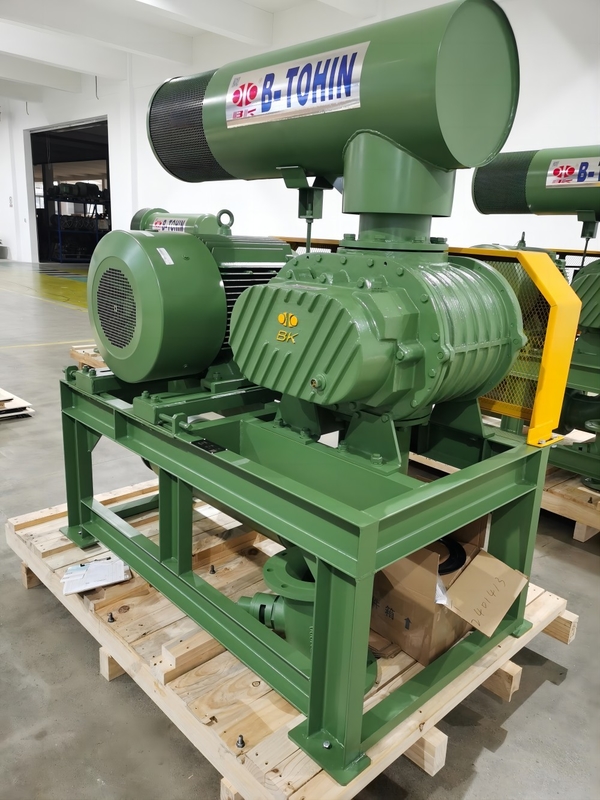

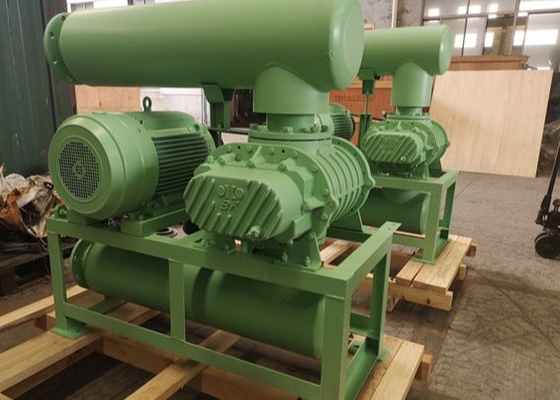

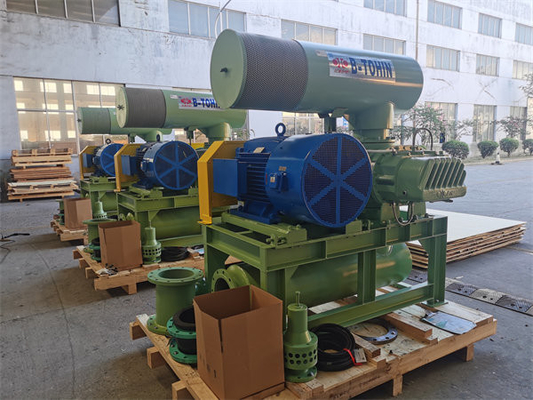

DN250 BKW9020S Chłodzenie wodne dmuchawy korzeniowej
BKW9020S Roots Blower dziedziczy większość komponentów z BK9020, przyjmuje chłodzenie wodą w pokrywie łożyska, co może obniżyć temperaturę łożyska podczas pracy i przedłużyć żywotność, jego średnica otworu to DN250, co może generować większą wydajność odpowiednią do użytku w cementowniach i elektrowniach .
Technologia trójpłatkowa oznacza, że końcówki krzywkowe wystawione są na 120 stopni wokół wirnika zamiast 180 stopni, jak w przypadku dmuchawy dwupłatkowej.Zapewnia to sztywniejszy zestaw wirników, co oznacza mniejsze ugięcie przy dowolnym obciążeniu.
1. Przekładnie zębate typu spiralnego zapewniające płynną pracę
2. Kompaktowa, elastyczność w instalacji daje użytkownikom większy wybór.
3. Integralna struktura wirnika i wału dla bardziej stabilnej i płynnej pracy
4. Zastosuj importowane uszczelki olejowe wykonane z gumy fluorowej o doskonałej odporności na zużycie i odporności na wysokie temperatury.
5. Niski poziom hałasu, niskie wibracje i zużycie energii.
Dane techniczne:
| Ciśnienie różnicowe tłoczenia | 60-100KPA |
| Pojemność powietrza | 40,72m3/min-73,32m3/min |
| Prędkość obrotowa | 1000 obr/min-1500 obr/min |
| Typ silnika | 75KW-160KW 380/400/415/440V, 3 FAZY, 50/60HZ |
| Marka silnika | Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB dla Twojej opcji |
| Typ instalacji | Standard: typ poziomy. Typ pionowy dostępny dla Twojej opcji |
| NW dmuchawy bez silnika | 1310 kg |
| Wielkość opakowania Ok. | 2,62*1,78*2,60m (długość*szerokość*wysokość) |
Parametry
| Model | Średnica portu (MM) | Prędkość | Przepływ powietrza wlotowego (m3 / min) i moc na wale (KW) (m3/min) | |||||||||||
| 0,6 kgf/cm2 | 0,7 kgf/cm2 | 0,8 kgf/cm2 | 0,9 kgf/cm2 | 1,0 kgf/cm2 | Chłodzenie Woda |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0,06 MPa | 0,07 MPa | 0,08 MPa | 0,09 MPa | 0,1Mpa | ||||||||||
| obr./min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | l/min | |||
| BKW9020S | 200 (8") | 1000 | 44,70 | 59.00 | 43,60 | 65,83 | 42,58 | 72,66 | 41,62 | 79,49 | 40,72 | 86,33 | 15 | |
| 1050 | 47,61 | 61,95 | 46,52 | 69,12 | 45,50 | 76,29 | 44,54 | 83,47 | 43,64 | 90,64 | ||||
| 1150 | 53,50 | 66,49 | 52,57 | 74.19 | 51,71 | 81,89 | 50,90 | 89,59 | 50,13 | 97,29 | ||||
| 1250 | 59,17 | 72,27 | 58,24 | 80,64 | 57,37 | 89,01 | 56,56 | 97,38 | 55,79 | 105,75 | ||||
| 1400 | 67,66 | 80,94 | 66,73 | 90,32 | 65,86 | 99,69 | 65,05 | 109,07 | 64,28 | 118,44 | ||||
| 1500 | 73,32 | 86,72 | 72,39 | 96,77 | 71,52 | 106,81 | 70,71 | 116,86 | 69,94 | 126,90 | ||||
| 1600 | 78,98 | 92,51 | 78,05 | 103,22 | 77.19 | 113,93 | 76,37 | 124,65 | 75,60 | 135,36 | ||||
Opis części dmuchawy:
| Obudowa | Wykonany z żeliwa HT200 NIEOGRANICZONA struktura przyjęta w celu poprawy wydajności, jednorazowo obrabiana przez centrum CNC z wysoką precyzją |
| Wirnik (wał i wirnik) | Wykonane z żeliwa QT500 Wirnik i wał są odlane jako integralna część. Przyjęcie strugarki NC do obróbki w celu osiągnięcia wysokiej precyzji |
| Łożysko końcowe przekładni | Wykonany z GCr15 Marka NSK, dwurzędowe łożysko kulkowe skośne,zdolny do przenoszenia obciążenia osiowego |
| Łożysko końca napędu | Wykonany z GCr15 Marka NSK, łożysko walcowe |
| Koło zębate | Wykonany z 20CrMnTi Struktura skośna dla bardziej płynnego działania |
| Uszczelka olejowa | Wykonany z gumy fluorowej znosi wysoką temperaturę i ma dłuższą żywotność. |
Zasada działania
Dmuchawa Rootsa jest dmuchawą kubaturową, która wypuszcza stałą ilość powietrza proporcjonalnie do swojej prędkości obrotowej.W każdym obrocie są dwa płaty, które trzykrotnie pochłaniają i odprowadzają powietrze.W porównaniu z dmuchawą dwukrzywkową charakteryzuje się mniejszą liczbą impulsów powietrza, mniejszą zmianą obciążenia, większą wytrzymałością, niższym poziomem hałasu i wibracji.
Dwa równoległe wały mają po trzy płaty, wszystkie garby zachowują mały luz między sobą i obudową wewnątrz.Przy każdym obrocie krzywek pewna ilość powietrza zostanie pochłonięta na wlocie i przeniesiona z wewnętrznej powierzchni obudowy do portu ciśnieniowego dmuchawy.
Dwa wałki będą obracane przez koła zębate rozrządu, bez żadnego kontaktu między krzywkami, dzięki czemu można obracać z dużą prędkością bez smarowania wewnątrz.Ma następujące cechy: po prostu konfiguracja;działa płynnie; dobra stabilizacja wydajności.Ma szerokie zastosowanie w różnych gałęziach przemysłu.
Woda chłodząca:
Wymagana jest czysta woda bez obcych materiałów.
Temperatura wody powinna być niższa niż 40 ℃.
