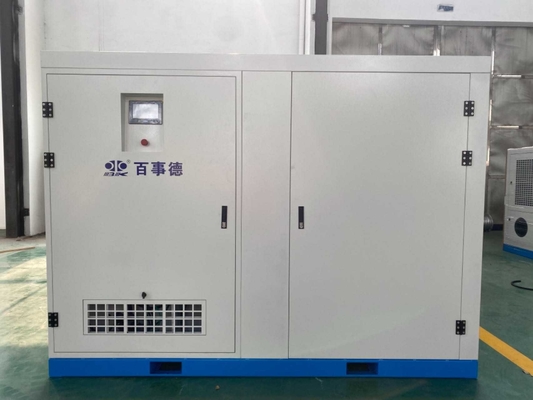

Wyrzutnik BLG210LA/LB samoczmożony DN250 17,3-42,8m3/min

O dmuchawie śrubowej

Główne cechy:

• Męskie i żeńskie wirniki bezolejowej dmuchawy śrubowej są precyzyjnie zaprojektowane. W porównaniu z dmuchawą Roots, może osiągnąć sprężanie wewnętrzne w komorze, z wyższą wydajnością i o 20% wyższą oszczędnością energii w tych samych warunkach zużycia energii.
• Stabilny przepływ powietrza, mniejsze wahania przepływu powietrza przy zmianach ciśnienia.
• Zastosowanie do wyższego ciśnienia, niski poziom hałasu.
• Dostępne z inteligentnym zdalnym sterowaniem PLC i różnymi metodami komunikacji, wygodne w zarządzaniu operacyjnym.

  Dmuchawa śrubowa osiąga sprężanie wewnętrzne podczas transportu powietrza w komorze, dzięki czemu dmuchawa śrubowa ma większość zalet tradycyjnych dmuchaw, a jednocześnie ma wyższą wydajność.

  Proces transportu i sprężania powietrza jest ciągły i progresywny, więc pulsacja przepływu powietrza jest niższa, a kontrola hałasu i temperatury spalin jest lepsza niż w tradycyjnych dmuchawach.

  Jako nowy typ dmuchawy obrotowej opracowany w ostatnich latach, dmuchawy śrubowe zaczęły być stosowane w napowietrzaniu, płukaniu zwrotnym gaz-woda, odsiarczaniu oksydacyjnym, procesie fluidyzacji/homogenizacji oraz transporcie pneumatycznym ze względu na ich prostą strukturę, stabilność, oszczędność energii i niski poziom hałasu.

Wymiary i inne dane

Skład

Dmuchawa śrubowa składa się z obudowy dmuchawy, korpusu głównego dmuchawy, silnika, filtra powietrza, tłumika, zbiornika pompy oleju i filtra oleju.

Jako kluczowy element dmuchawy śrubowej, konstrukcja korpusu głównego dmuchawy bezpośrednio determinuje wydajność dmuchawy. Korpus główny składa się z obudowy, wirników śrubowych, skrzyni biegów, łożysk, uszczelnień wału itp.

Zasada działania

Zasada działania dmuchawy śrubowej polega na tym, że dwa równoległe wirniki żeńskie i męskie zazębiają się ze sobą w cylindrze w kształcie "∞", tworząc objętość roboczą. Poprzez koło zębate synchroniczne, wirnik obraca się z dużą prędkością w przeciwnym kierunku, a objętość robocza zmienia się okresowo w miarę obrotu wirnika, realizując sprężanie powietrza podczas transportu powietrza. Cykl pracy dmuchawy śrubowej można podzielić na trzy procesy: ssanie, sprężanie i wydech. Proces cyklu jest następujący:

1. Proces ssania

Obraz ①: Powietrze dostaje się do objętości między zębami wirnika przez port ssący. W miarę obrotu wirnika objętość między zębami stale się rozszerza.

Obraz ②: Gdy objętość między zębami osiągnie maksimum, objętość między zębami zostaje odłączona od portu ssącego i proces ssania się kończy.

2. Proces sprężania

Obraz ③: podczas sprężania

3. Proces wydechu

Obraz ④: Po połączeniu objętości międzyzębowej z portem wylotowym rozpoczyna się proces wydechu. Podczas obrotu wirnika objętość między zębami stale się zmniejsza, wysyłając sprężone powietrze do rury wydechowej. Proces ten trwa do momentu, gdy objętość osiągnie zaprojektowane dane.

Cechy:

Niskie zużycie energii

Przyjmując zasadę sprężania termicznego adiabatycznego, całkowita sprawność bezolejowej dmuchawy śrubowej jest wyższa niż 75% i jest o 20%-35% wyższa niż w tradycyjnych dmuchawach. Charakteryzuje się również wyższym ciśnieniem wylotowym i niższym impulsem ciśnienia.

Niski poziom hałasu

Hałas aerodynamiczny wirnika śrubowego jest bardzo mały, a wydajność jest stabilna, co eliminuje nagłe uwalnianie powietrza wewnętrznego. Wlot w kształcie fali i odpowietrznik minimalizują wahania przepływu powietrza, a hałas dmuchawy jest mniejszy niż w typie tradycyjnym.

Inteligentne sterowanie

Dostępne jest inteligentne sterowanie PLC, zdalne sterowanie i wiele trybów komunikacji, co jest wygodne w obsłudze i konserwacji.

Niski koszt

Zoptymalizowana konstrukcja konstrukcyjna pozwala na mniejsze zużycie energii i zapewnia trwałość produktu. Jednocześnie jednostka o małej wadze (obciążeniu) działa płynnie bez specjalnej infrastruktury, co pozwala zaoszczędzić koszty dla klientów.
