1"Wprowadzenie do maszyny:

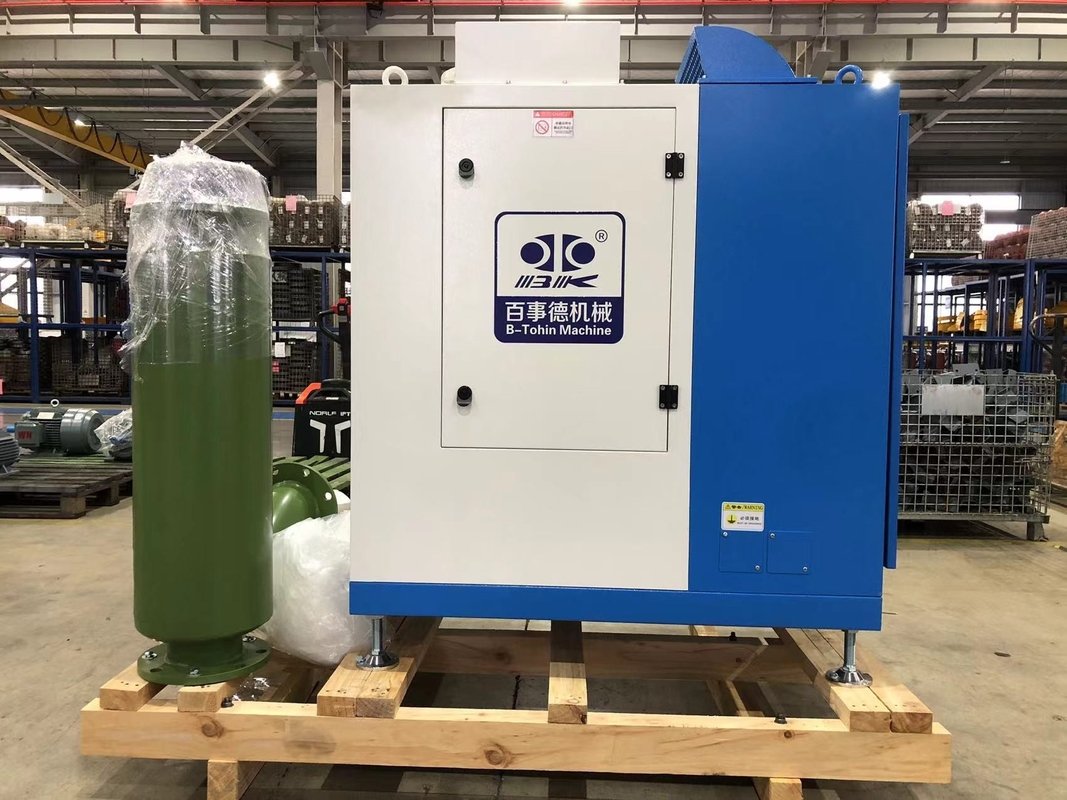

XTB Air Suspension Bearing Centrifugal Blower to wydajna maszyna płynna, która łączy w sobie zaawansowaną technologię zawieszenia i zasady odśrodkowego dmuchania, szeroko stosowana w wielu dziedzinach przemysłu.
2Główne postacie:
1Źródło zawieszenia powietrza jest smarowane przez pływalność powietrza.Zaletami konstrukcji łożyska foliowego powietrza są elastyczne uruchomienie,niskie koszty eksploatacji, brak tarcia mechanicznego, brak potrzeby oleju smarowego, brak wibracji, mniejszy hałas i długa żywotność ((półtrwała).
2Prężnik: Prężnik jest wykonany z AL7075 i jest precyzyjnie wytwarzany przez zaawansowaną technologię optymalnego projektowania 3D.Bezpośrednio połączone z wałemJego efektywność przesyłu energii wynosi 99%.
3"Przesyłowy silnik szybkich prędkości:Przyjmuje silnik o wysokiej wydajności do 95%,przystosowany do precyzyjnego sterowania prędkością.
3Struktura i składniki produktu:
Silnik o wysokiej prędkości bezpośrednio podłączony reguluje prędkość poprzez zmianę częstotliwości konwertera częstotliwości.
Jednostka sterująca PLC umożliwia użytkownikom ręczne/automatyczne dostosowywanie w czasie rzeczywistym w zależności od warunków pracy.

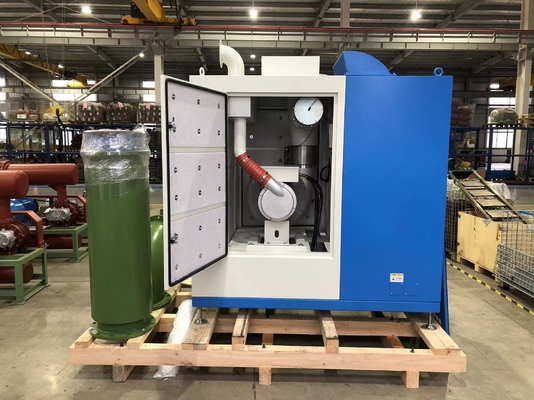

Podwozie ustawia wszystkie elementy i blokuje hałas wewnątrz dmuchawy.
| Ekran dotykowy LCD |
Napęd o zmiennej częstotliwości |
Oświetlenie powietrza |
|
1Wprowadzenie sygnału jazdy
2,Widoczność danych operacyjnych
3Zmiana ustawień produktu
|
1,Zmiana prędkości obrotowej silnika zgodnie z wartością PLC
2Zmiana przepływu i ciśnienia
|
1,Oszczędzanie miejsca instalacji
2Dwa systemy cyrkulacji chłodzenia powietrza
|
| Zawór wentylacyjny |
Powietrze |
Wnętrza tłumików |
|
1"Przepuszczaj powietrze, aby chronić silnik podczas uruchamiania i zatrzymania dmuchawy"
2Systemy pneumatyczne wykorzystują samodzielnie sprężone powietrze.
|
1,Suszyć otaczające powietrze i gazy
2,Suszenie odśrodkowe za pomocą obrotowców i wiertników
3Bez oleju ze względu na zastosowanie łożysk powietrznych
4Chłodzenie powietrzem lub wodą
5,Współczynnik silnikowy wysokiej wydajności
|
1,Zmniejszyć hałas przekazywany na zewnątrz przez silnik ścieżki wejściowej
2"Kształt C"
|
Różne łożyska porównywalne
| Pozycja |
łożyska rolkowe |
łożyska z podłoża nachylonego |
Podłoże magnetyczne |
Łóżko folii powietrznej |
| Węgiel |
Potrzeba |
Potrzeba |
- |
- |
| Utrzymanie |
Potrzebna wymiana
po okresie
operacja
|
Potrzebuję regularnie
sprawdzenie/zastąpienie
|
Potrzebna wymiana
asystent
łożyska kulkowe
|
Nie trzeba. |
|
Utrzymanie
okres
|
1 rok |
1 rok |
5 lat |
20 lat |
|
Przerwanie energii
awaria elektryczna
|
Spadek ciśnienia oleju/
ewentualna wada
|
Spadek ciśnienia oleju/
ewentualna wada
|
Krótki czas trwania
asystent
łożyska kulkowe
|
- Nie, nie. |
|
System
skład
|
Kompleksowy
system oleju
|
Kompleksowy
system oleju
|
Kompleksowy sterownik,
ograniczone łożysko
żywotność cewki
|
Łatwo.
(pełne)
rodzaj maszyny)
|
| Utrata mocy |
5% straty z powodu
system biegów
|
10% straty z powodu
system biegów
|
(Kiedy duża prędkość
wyposażone w silnik)
1% straty
|
(Kiedy duża prędkość
wyposażone w silnik)
Strata < 0,5%
|
| Opłaty A/S |
50 |
100 |
100 |
50 |
Silnik dużych prędkości
Przyjąć silnik o wysokiej wydajności do 95%, którego prędkość można precyzyjnie kontrolować.Chłodzenie powietrza jest bardziej niezawodne niż chłodzenie wodne, ponieważ ułatwia utrzymanie i zapewnia bezpieczniejszą obsługę.

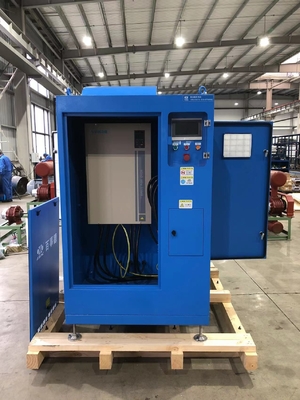

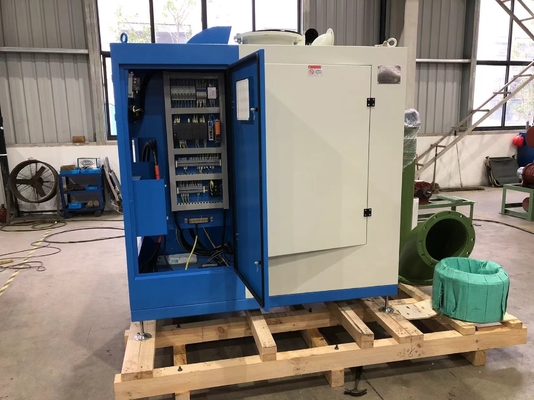

Inwerter i sterownik PLC
| Inwerter |
PLC |
|
|
Inwerter
Przyjmij międzynarodową sławę marki SEOHO, YASKAWA, VACON Inwerter do wyboru.Można uruchomić silnik z małym prądem, aby zmniejszyć inwestycje w energię elektryczną i kable elektryczne. charakteryzują się niskim poziomem hałasu, wysoką wydajnością, typem miękkiego startu i cyfrową wydajnością sterowania nie mniejszą niż 96%,Inwerter jest stabilny i niezawodny w pracy i może bardzo szybko reagować na szybkie zmiany obciążenia.
PLC
Przyjmijmy programowalny sterownik logiczny (PLC) międzynarodowej znanej marki, którego standard rozwiązań automatycznych osiąga poziom światowy.PLC może zapewnić użytkownikom różne rozwiązania od sterowania do końcowego połączenia do obciążenia. W przeciwieństwie do MICOM, PLC nie wymaga MCP. W przypadku komunikacji pojedynczej jednostki lub wielu jednostek realizowanej przez przewód autobusowy i system centralnego sterowania, PLC może obniżyć koszty,poprawa zdolności kontroli i poziomu bezpieczeństwa.
4Wymagania techniczne
1Prosta konserwacja
2Kompaktowa struktura
3Niski poziom hałasu, brak wibracji, długa żywotność
4Prawnie stosowane i kontrolowane
5 wolne od oleju, bez wibracji, powietrze
6 Wysoka wydajność,oszczędność energii
5Model i dane
| Model |
Ciśnienie |
Pojemność powietrza |
Wypuszczalnia A |
Droga chłodzenia |
| mmAq |
m3/min |
| XTB10HP-0.6 |
6000 |
7.3 |
80 |
Chłodzenie powietrzem |
| XTB20HP-0.6 |
6000 |
14.5 |
150 |
| XTB30HP-0.6 |
6000 |
23.0 |
150 |
| XTB30HP-0.8 |
8000 |
17.7 |
150 |
| XTB50HP-0.6 |
6000 |
35.9 |
150 |
| XTB50HP-0.8 |
8000 |
28.1 |
150 |
| XTB50HP-1.0 |
10000 |
21.8 |
250 |
| XTB75HP-0.6 |
6000 |
51.0 |
200 |
| XTB75HP-0.8 |
8000 |
37.0 |
200 |
| XTB75HP-1.0 |
10000 |
31.0 |
200 |
| XTB75HP-1.2 |
12000 |
28.0 |
200 |
| XTB100HP-0.6 |
6000 |
73.8 |
250 |
| XTB100HP-0.8 |
8000 |
57.2 |
250 |
| XTB100HP-1.0 |
10000 |
46.8 |
250 |
| XTB100HP-1.2 |
12000 |
37.4 |
250 |
| XTB125HP-0.6 |
6000 |
89.4 |
250 |
| XTB125HP-0.8 |
8000 |
72.8 |
250 |
| XTB125HP-1.0 |
10000 |
57.2 |
250 |
| XTB125HP-1.2 |
12000 |
49.9 |
250 |
| XTB150HP-0.6 |
6000 |
104.0 |
250 |
| XTB150HP-0.8 |
8000 |
86.3 |
250 |
| XTB150HP-1.0 |
10000 |
68.3 |
250 |
| XTB150HP-1.2 |
12000 |
60.3 |
250 |
| XTB200HP-0.6 |
6000 |
129 |
300 |
| XTB200HP-0.8 |
8000 |
100.9 |
300 |
| XTB200HP-1.0 |
10000 |
83.2 |
300 |
| XTB200HP-1.2 |
12000 |
70.2 |
300 |
| XTB250HP-0.6 |
6000 |
160 |
350 |
| XTB250HP-0.8 |
8000 |
130 |
350 |
| XTB250HP-1.0 |
10000 |
104 |
350 |
| XTB250HP-1.2 |
12000 |
94 |
350 |
| XTB300HP-0.6 |
6000 |
198 |
350 |
| XTB300HP-0.8 |
8000 |
156 |
350 |
| XTB300HP-1.0 |
10000 |
128 |
350 |
| XTB300HP-1.2 |
12000 |
109 |
350 |
| XTB350HP-0.6 |
6000 |
227 |
350 |
| XTB350HP-0.8 |
8000 |
179 |
350 |
| XTB350HP-1.0 |
10000 |
147 |
350 |
| XTB350HP-1.2 |
12000 |
125 |
350 |
| XTB400HP-0.6 |
6000 |
245 |
400 |
| XTB400HP-0.8 |
8000 |
189 |
400 |
| XTB400HP-1.0 |
10000 |
158 |
400 |
| XTB400HP-1.2 |
12000 |
149 |
400 |
| XTB500HP-0.6 |
6000 |
316 |
500 |
| XTB500HP-0.8 |
8000 |
256 |
500 |
| XTB500HP-1.0 |
10000 |
205 |
500 |
| XTB500HP-1.2 |
12000 |
177 |
500 |
| XTB600HP-0.6 |
6000 |
390 |
500 |
| XTB600HP-0.8 |
8000 |
307 |
500 |
| XTB600HP-1.0 |
10000 |
252 |
500 |
| XTB600HP-1.2 |
12000 |
207 |
500 |
| XTB700HP-0.6 |
6000 |
448 |
500 |
| XTB700HP-0.8 |
8000 |
353 |
500 |
| XTB700HP-1.0 |
10000 |
290 |
500 |
| XTB700HP-1.2 |
12000 |
239 |
500 |
