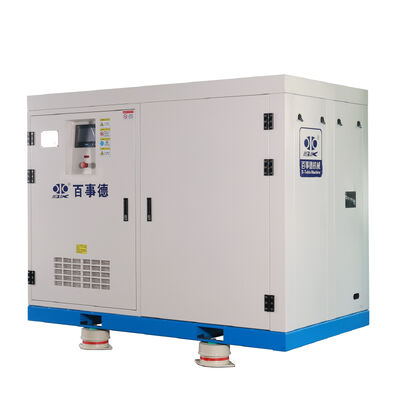

4-11KW, DN65, 2.2-4.8 m³/min, Samonapędowa dmuchawa śrubowa z BLG109B

O dmuchawie śrubowej

Dmuchawa śrubowa BLG z magnesem trwałym i zmienną częstotliwością to zaawansowany system sprężonego powietrza, zaprojektowany z myślą o efektywności energetycznej i precyzyjnej kontroli w zastosowaniach przemysłowych. Ta dmuchawa łączy w sobie najnowocześniejszą technologię silników i napędów z solidną kompresją śrubową, co czyni ją idealnym rozwiązaniem dla branż

priorytetyzujących oszczędność energii, elastyczność operacyjną i niezawodność. Jej konstrukcja odpowiada na współczesne potrzeby zrównoważonego rozwoju i opłacalnej wydajności w dynamicznych środowiskach.

Skład

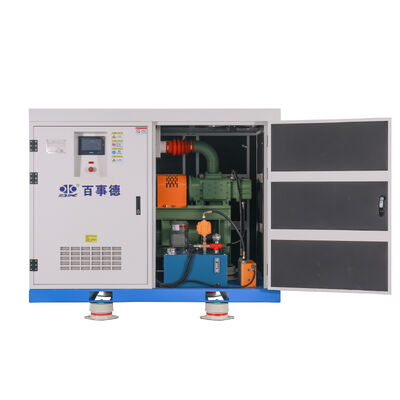

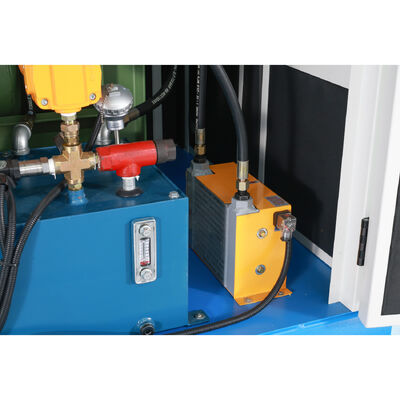

Dmuchawa śrubowa składa się z obudowy dmuchawy, korpusu głównego dmuchawy, silnika, filtra powietrza, tłumika, zbiornika pompy oleju i filtra oleju.

Jako kluczowy element dmuchawy śrubowej, konstrukcja korpusu głównego dmuchawy bezpośrednio determinuje wydajność dmuchawy. Korpus główny składa się z obudowy, wirników śrubowych, skrzyni biegów, łożysk, uszczelnień wału itp.


 Zasada działania

Zasada działania dmuchawy śrubowej polega na tym, że dwa równoległe wirniki żeńskie i męskie zazębiają się ze sobą w cylindrze w kształcie „∞”, tworząc objętość roboczą. Poprzez koło zębate synchroniczne wirnik obraca się z dużą prędkością w przeciwnym kierunku, a objętość robocza zmienia się okresowo w miarę

obrotu wirnika, realizując sprężanie powietrza podczas transportu powietrza. Cykl pracy dmuchawy śrubowej można podzielić na trzy procesy: ssanie, sprężanie i wydech. Proces cyklu jest następujący:

1. Proces ssania

Obraz ①: Powietrze dostaje się do objętości między zębami wirnika przez port ssący. W miarę obrotu wirnika objętość między zębami stale się powiększa.

Obraz ②: Gdy objętość między zębami osiągnie maksimum, objętość między zębami zostaje odłączona od portu ssącego i proces ssania się kończy.

2. Proces sprężania

Obraz ③: podczas sprężania

3. Proces wydechu

Obraz ④: Po połączeniu objętości międzyzębowej z portem wydechowym rozpoczyna się proces wydechu. Podczas obrotu wirnika objętość między zębami stale się zmniejsza, wysyłając sprężone powietrze do rury wydechowej. Proces ten trwa do momentu, gdy objętość osiągnie dane projektowe.

Główne cechy

1, Wirniki męskie i żeńskie bezolejowej dmuchawy śrubowej są precyzyjnie zaprojektowane. W porównaniu z dmuchawą Rootsa, może osiągnąć sprężanie wewnętrzne w komorze, z wyższą wydajnością i o 20% wyższą oszczędnością energii w tych samych warunkach zużycia energii.

2, Stabilny przepływ powietrza, mniejsze wahania przepływu powietrza przy zmianach ciśnienia.

3, Dotyczy wyższego ciśnienia, niski poziom hałasu.

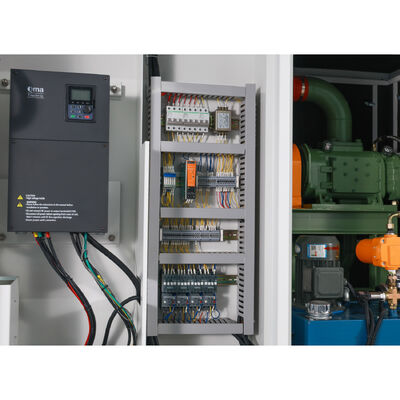

4, Dostępne z inteligentnym zdalnym sterowaniem PLC i różnymi metodami komunikacji, wygodne w zarządzaniu operacjami.

Zastosowania

Oczyszczanie ścieków: Zmienne zapotrzebowanie na napowietrzanie w procesach biologicznych.

Procesy przemysłowe: Transport pneumatyczny, fermentacja lub produkcja wymagająca stabilnego przepływu powietrza.

Systemy HVAC: Wydajna obsługa powietrza w dużych obiektach.

Specyfikacje do rozważenia

1, Wydajność przepływu powietrza (m³/min lub CFM)

2, Zakres ciśnienia (bar lub psi)

3, Moc znamionowa silnika (kW) i klasa efektywności (np. IE5)

4, Poziomy hałasu (dB) i metoda chłodzenia (chłodzenie powietrzem/wodą).
