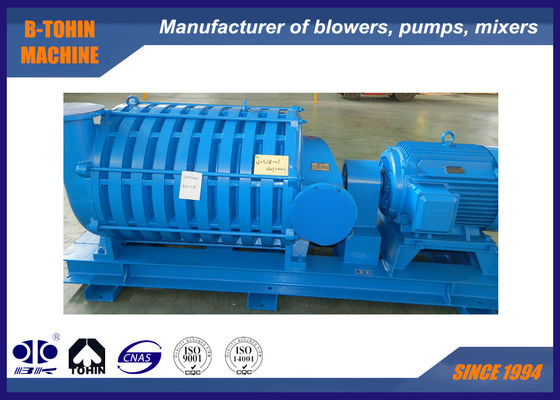

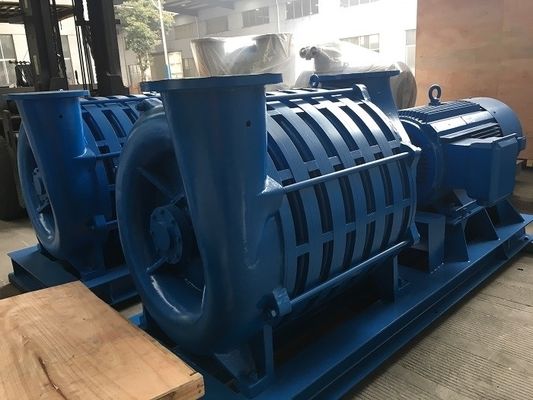

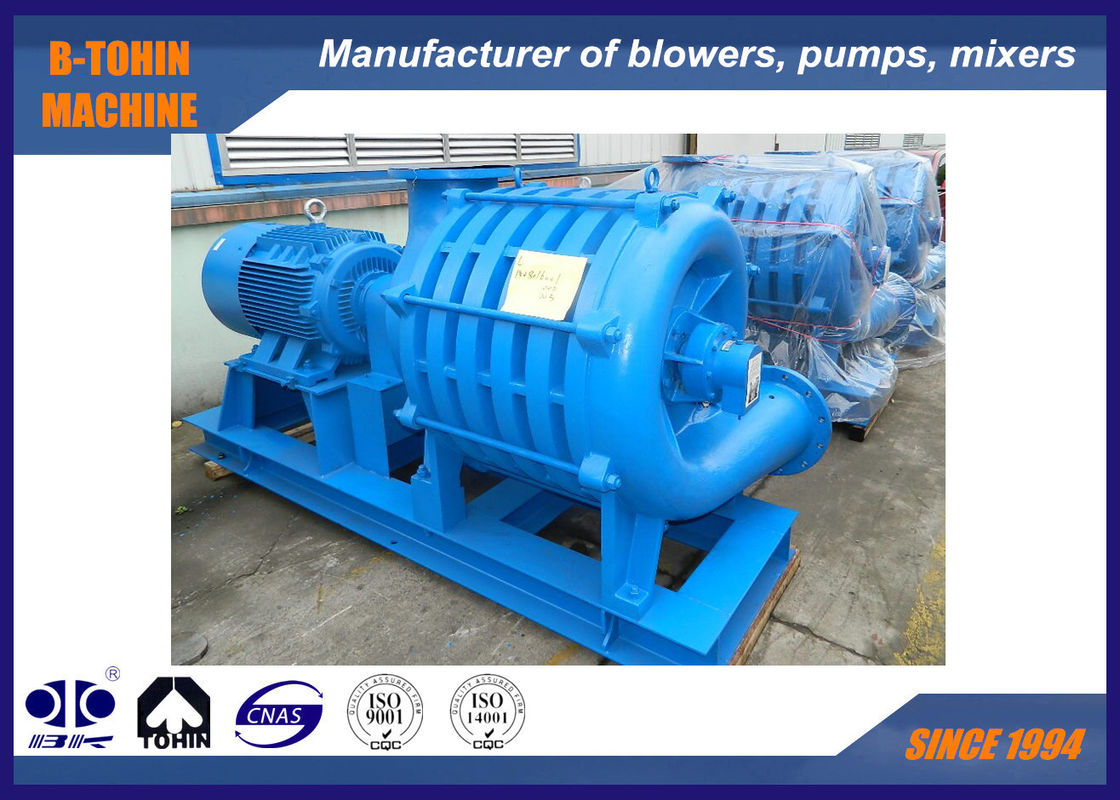

Prędkość 2950 r/min, przepływ wejściowy 45m3/min Oszczędność energii Transport Gazy specjalne Wieloetapowy dmuchawkę odśrodkową

Wielostopniowa dmuchawa odśrodkowa o niskim poziomie hałasu, dmuchawa powietrza do oczyszczania ścieków

Informacje o wielostopniowej dmuchawie odśrodkowej serii D

Jesteśmy profesjonalnym producentem różnego typu dmuchaw. Nasze wielostopniowe dmuchawy odśrodkowe wraz z silnikami pomocniczymi i osprzętem mogą być również wyposażone w w pełni wyposażone układy sterowania. Szeroko stosowany w oczyszczaniu ścieków, zaopatrywaniu w gaz wielkopiecowy, węgiel

płuczki, flotacja kopalń, produkcja gazów chemicznych, próżnia i inne dziedziny, wielostopniowe dmuchawy odśrodkowe mogą być również wykorzystywane do przesyłania innych gazów specjalnych.

1, Medium transportowe: czyste powietrze, gaz ziemny, biogaz, metan, wodór itp.

2, Materiał wirnika: odlewana stal i stop aluminium

3, Metoda chłodzenia: chłodzenie powietrzem lub chłodzenie wodą

4, Metoda jazdy: przekładnia pasowa

5,Zastosowanie: Oczyszczanie wody i ścieków, odkurzanie, suszenie nożem powietrznym, flotacja i separacja, cynkowanie i galwanizacja, napełnianie tlenem, wytwarzanie i drukowanie papieru, spalanie powietrza itp. pola.

Dane techniczne

Cechy

1. Zwarta konstrukcja: elegancki wygląd, stabilna w działaniu i wygodna w instalacji i konserwacji.

2. Płynna praca: Wirnik o wysokiej wydajności jest zoptymalizowany pod kątem minimalizacji siły osiowej i skorygowany statycznie-dynamicznie w celu zapewnienia równowagi, zapewniając płynną i stabilną pracę całego urządzenia.

3. Niski poziom hałasu: Dmuchawa działa bez tarcia mechanicznego, a rozsądny profil łopatek minimalizuje hałas. Hałas generowany przez wielostopniową dmuchawę odśrodkową ma wysoką częstotliwość, która może być znacznie tłumiona przez przeszkody, dzięki czemu na zewnątrz dmuchawy praktycznie nie słychać hałasu.

4. Smarowanie łożysk: Do łożysk stosuje się smarowanie smarem, poprawiając warunki smarowania i wydłużając żywotność łożysk.

5. Wirnik: Wirnik ma specjalną krzywą złożoną, która zmniejsza wycieki wewnętrzne i poprawia wydajność aerodynamiczną i ogólną wydajność urządzenia.

6. Łatwa regulacja: Natężenie przepływu można regulować w określonym zakresie, używając wyłącznie przepustnicy wlotowej.

7. Tryb jazdy: Napędzany dwubiegunowym silnikiem asynchronicznym. Można wybrać silniki o różnym napięciu w zależności od warunków sieci energetycznej użytkownika.

8. Uszczelnienie: Każdy stopień wirnika jest wyposażony w pierścienie wlotowe, a pomiędzy stopniami i na obu końcach obudowy instalowane są uszczelnienia labiryntowe, aby zapobiec wyciekom gazu.

9. Chłodzenie: Ponieważ wirnik spręża gaz stopniowo, temperatura obudowy wylotowej jest znacznie wyższa niż temperatura obudowy wlotowej. W cokole łożyska wydechowego znajdują się zarówno urządzenia chłodzące powietrzem, jak i wodą, aby przedłużyć żywotność łożysk.

10. Tryb transmisji: Przyjęto transmisję sprzęgającą. Można także wybrać różne tryby transmisji w zależności od różnych urządzeń i procesów.

Budowa głównego korpusu dmuchawy

Rysunek montażowy zespołu dmuchawy

Standardowe wyposażenie zakresu

1. Główny korpus dmuchawy

2. Tłumik wlotowy (z filtrem powietrza)

3. Podstawa publiczna dla silnika i dmuchawy (w tym pokrywa sprzęgła)

4. Ręczny zawór motylkowy wlotowy

5. Silnik

6. Manometr

7. Śruby montażowe i akcesoria przyłączeniowe

8. Zawór zwrotny

O nas

B-Tohin Machine(Jiangsu)Co;Ltd., spółka joint venture, została założona w 1994 roku i mieści się w Parku Przemysłowym Naukowo-Technologicznym Ochrony Środowiska Yixing, w Narodowej Strefie Rozwoju Technologii w Chinach. Zajmuje się głównie produkcją i sprzedażą korzeni z trzema szatami

dmuchawy, dmuchawy rotacyjne, dmuchawy śrubowe, dmuchawy odśrodkowe z zawieszeniem pneumatycznym, dmuchawy odśrodkowe z magnesem, jednostopniowe, szybkie dmuchawy odśrodkowe z przekładnią, wielostopniowe dmuchawy odśrodkowe, dmuchawy z włókna szklanego, dmuchawy ze stali nierdzewnej, pompy próżniowe, pompy wodne i inne

produkty. Produkty są szeroko stosowane w ochronie środowiska, uzdatnianiu wody, materiałach budowlanych, cementu, przemyśle chemicznym, energetyce naftowej, stali, metalurgii, górnictwie, drukowaniu i farbiarstwie, transporcie zboża, nowej energii i nowych materiałach oraz innych gałęziach przemysłu.

produkty sprzedawane są na terenie całego kraju oraz eksportowane do wielu krajów i regionów. Obecnie firma ustaliła roczną skalę produkcji i sprzedaży ponad 30 000 sztuk (zestawów) różnego typu dmuchaw i pomp.

Firma pomyślnie przeszła certyfikację systemu zarządzania jakością ISO9001, certyfikację systemu zarządzania środowiskowego ISO 14001, certyfikację systemu zarządzania bezpieczeństwem i higieną pracy ISO 45001 oraz certyfikację energii ISO50001

certyfikacja systemu zarządzania. Firma od wielu lat posiada również certyfikat „Przedsiębiorstw zaawansowanych i nowych technologii prowincji Jiangsu”. Centrum badawczo-rozwojowe B-Tohin Tech składa się z zespołu starszych inżynierów, doktorantów i studentów studiów magisterskich na poziomie profesorskim oraz grupy

studentów studiów licencjackich zajmujących się innowacjami naukowymi i technologicznymi. Utworzyła „Centrum badawcze technologii oszczędzania energii w prowincji Jiangsu” oraz „Centrum badań i produkcji łożysk zawieszenia pneumatycznego”.

uzyskała również pięciogwiazdkowy certyfikat krajowej normy GB/T2.79.22-2011 „System oceny usług posprzedażowych produktu”, „Specjalistyczne, udoskonalone, unikalne i nowe małe i średnie przedsiębiorstwa prowincji JiangSu”, Nagrodę burmistrza za doskonałość w zarządzaniu jakością”,

„Certyfikat systemu zarządzania węglem”, „Certyfikat oceny integracji systemu zarządzania na poziomie AA” oraz „Przedsiębiorstwo spełniające standardy branżowe dotyczące produkcji sprzętu ochrony środowiska”.

Jako jednostka członkowska Krajowego Komitetu Technicznego ds. Standaryzacji Dmuchaw, uczestnicząca w formułowaniu i rewizji wielu standardów branżowych dotyczących turbin wiatrowych oraz służąca jako główna jednostka opracowująca. Główne produkty przeszły również certyfikat CE na eksport do

Unii Europejskiej, a także wiele międzynarodowych certyfikatów, takich jak GOST i BV.
