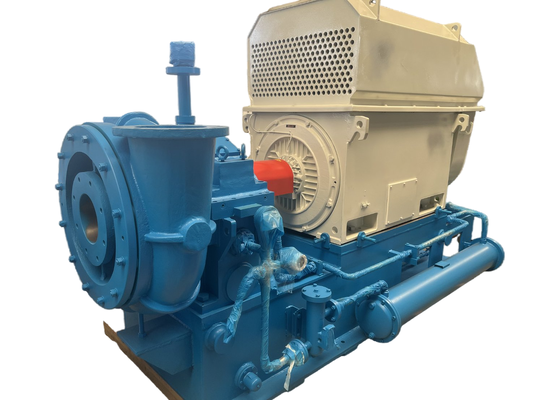

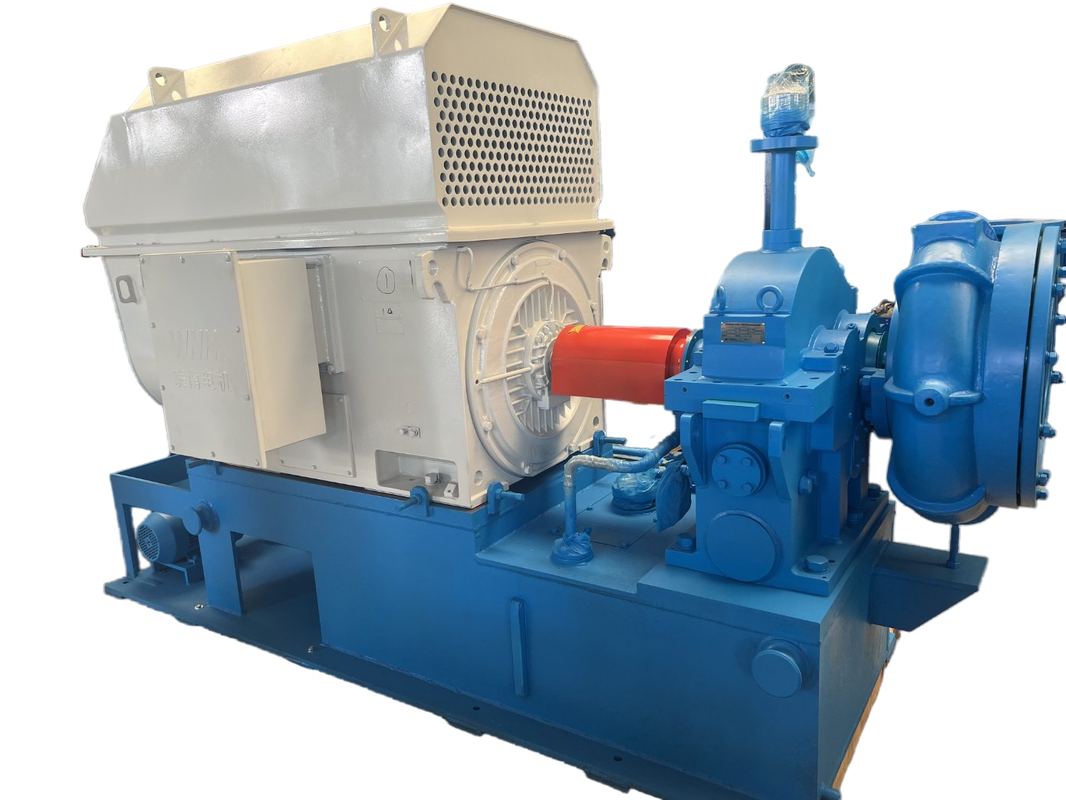

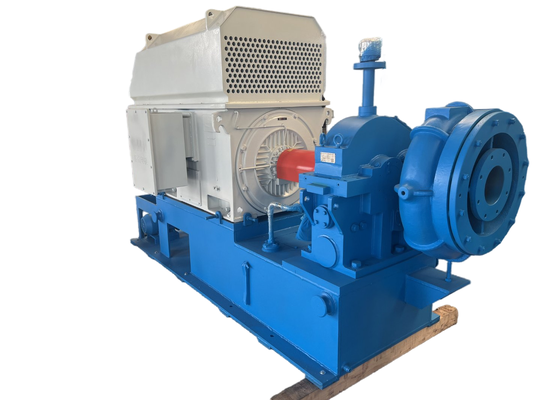

80m3/min Procesor oczyszczania wody serii GS80 Jednostopowy szybki dmuchacz odśrodkowy
O GS.
Jednostepniowa szybka dmuchawa odśrodkowa serii GS jest specjalnie zaprojektowana do owietrzania ścieków.dwutlenek azotu i inne gazy nieżrące.
Dmuchawa Gs charakteryzuje się szeroką zastosowalnością, znaczącą oszczędnością energii, niewielką powierzchnią i łatwą instalacją, obsługą i konserwacją.
Specyfikacje
|
Model nr.
|
GS80-(1.5-2.0)
|
|
Ciśnienie różniczkowe rozładowania
|
50/60/70/80/90/100 KPA
|
|
Moc silnika
|
90/110/132/132/160/160 kW
|
|
Pojemność powietrza
|
80 m3/min
|
|
Rodzaj silnika
|
380/400/415/440V/6KV/10KV, 3FASES, 50/60HZ
|
Wnioski
a. W przemyśle cementowym: dmuchawy do transportu cementu, wentylacja itp.
b. W przypadku systemów oczyszczania ścieków: dmuchawy do wentylacji, dmuchawy do odmywania, itp.
c. W przypadku przenoszenia pneumatycznego: do przenoszenia materiałów proszkowych, takich jak mąka, cement, piasek, ziarna itp.
d. Do zbierania pyłu, oczyszczania pyłu, wentylacji w niektórych fabrykach, szpitalach, budynkach itp.
e. W przypadku elektrowni elektrycznych: transport gazu, zwiększanie tlenu, wentylacja, oczyszczanie z kurzu itp.
Kluczowa technologia
|
1. Urządzenie przewodzące wlewem
- położenie przed obrotowym dmuchawy
- Funkcja: Nie tylko w celu regulacji mocy dmuchawy w zakresie 45% - 100%, ale także w celu zapewnienia, aby dmuchawa osiągnęła najwyższą wydajność w zakresie regulacji,zwłaszcza gdy parametry pracy odbiegają od danych projektowanych (niska temperatura lub niskie ciśnienie).
- Zmiana funkcji automatycznej lub ręcznej poprzez kliknięcie ekranu dotykowego na skrzynce sterującej dmuchawką.przewód wlewu jest regulowany przez operatora elektrycznego w ustawionym stosunku po otrzymaniu sygnału prądu stałego 4-20mA, podczas pracy ręcznej lub w warunkach konserwacji, płaszcz jest regulowany ręcznie.
|
 |
|
2Dojrzały projekt volute.
Niezawodna wydajność pneumatyczna, wysoka wydajność, wydajność wielomianowa 85%.
|
|
|
3. Napędnik o wysokiej wydajności
- Krzywa obrotowa jest wybierana w sposób powtarzający się w celu symulacji warunków pracy na komputerze i lepiej dostosowana do rzeczywistego przepływu gazu.
- Wykonana z aluminium lub stali nierdzewnej, zgięta do tyłu (najmniejszy kąt zanurzenia wynosi 6 stopni), powierzchnia drobne obrobione.
|
|
|
4. konstrukcja skrzynki biegów i łożyska o wysokiej niezawodności
- Skrzynia biegów ma poziomą strukturę podzieloną, zwojową obudowę połączoną z obudową dolną i oddzieloną od obudowy górnej, dzięki czemu skraca się czas potrzebny na rozładunek osłony skrzynki.
-
Szybki wał przyjmuje technologię twardego dysku napędowego, wysoką wydajność i niską stratę mechaniczną potwierdzoną przez kontakt linii.
- łożysko elipsalne (rozmieszczenie) przyjęte dla dużych narzędzi, łożysko nachylne dla narzędzi dużych prędkości.
- Węzeł dmuchawy i przekładnia są wykonane z cieplnej stali kującej i odpowiednio szlifowane.i prędkość rezonancji skrętu jest w zakresie ± 10% niż prędkość biegu, wszystkie obracające się części są dynamicznie zrównoważone.
- Sprzęt podwyższający jest typu spiralnego o osi równoległej z zintegrowanym małym sprzętem i wirującym wałem.
-
Wykonany z stali stopowej do wyciszania powierzchni i precyzyjnie szlifowany, wskaźnik trwałości przekładni wynosi co najmniej 1,8
|
|
|
5. Wysoce precyzyjne sterowanie biegami
- Wybrane narzędzia połowowe o lepszej jakości
- Stopień precyzji przekładni jest ustabilizowany w ISO1328 5~4
- Stopień precyzji może osiągnąć 3.
- Stopień precyzji równy standardowej AGMA lub DIN
|
|
|
6. Połączenie między obrotowym i szybkim wałem
- Przyjąć typ połączenia prosty końcowy klucz (pin) i trójkątnego wału
- Największa moc, jaką może przenieść, wynosi 3000 kW.
- Praktyczne do montażu i demontażu bez uszkodzenia części
|
|
|
7. Pieczęcie o wysokiej wydajności
- Materiał uszczelnienia jest stopem o miękkiej konsystencji.
- Niezawodna funkcja, długa żywotność
- Nie ma problemu z wyciekiem.
- Niskie koszty utrzymania, wygodne w wymianie
- Zmniejszenie zużycia energii bez tarcia
|
Wynik operacji
·Dobra wydajność aerodynamiczna: trójkątny półotwarty obrotowiec mieszanego przepływu przyjmowany w przypadku niełatwych wirów i małych strat przepływu powietrza.
·Przy regulacji za pomocą płaszczyzny przewodnikowej wpuszczenia krzywa wydajności jednostki jest płaska, a nawet w niezaprojektowanych warunkach pracy można osiągnąć dobry efekt oszczędności energii.
·Kompaktowa konstrukcja,mała powierzchnia podłogowa, łatwa obsługa.
·Przewód jest wykonany z wysokowytrzymałego stopu aluminiowego lotniczego, obrobiony przez importowane centrum obróbki pięciokoordinatowego z niewielkim błędem krzywej.Ma niezawodne działanie pneumatyczne i wysoką wydajność, podczas gdy może zaoszczędzić 15%-25% energii w porównaniu z większością dmuchawek Roots.
·Przewodnik i przekładnia przyspieszeniowa mają zintegrowaną strukturę, co znacznie zmniejsza straty mechaniczne.
·Sprzęt przyspieszeniowy typu spiralnego przyjmowany w celu zapewnienia dobrej stabilności, niskiej wibracji, niskiego hałasu i długiej żywotności przy dużych prędkościach.
·Specjalne łożyska z podkładkami nachylnymi: dzięki specjalnym podkładkom nachylnym produkt ma wysoką stabilność podczas jazdy z dużą prędkością.
·Wysoki stopień automatycznego sterowania, dobra niezawodność.
Rysunek montażu opakowania dmuchawy
Standardowa podaż zakresu
1. Dmuchawy Główne ciało
2. przewodnik wejściowy
3. tłumik wlewu
4łącznik elastyczny ze stali nierdzewnej
5. Szybkość przekładni
7. Zawór rozładowy
8. Zawór kontrolny
9Ramy bazowe
10System smarowania
11. Pudełko sterowania PLC
12- Silnik.
