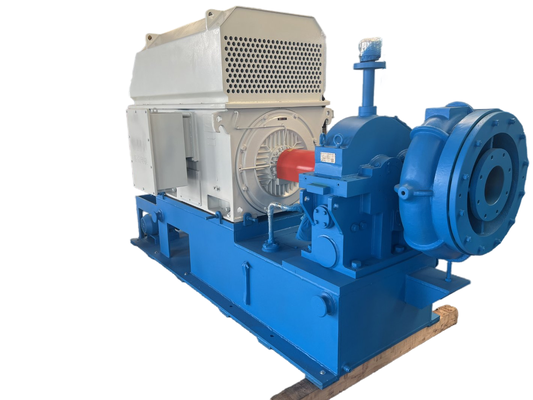

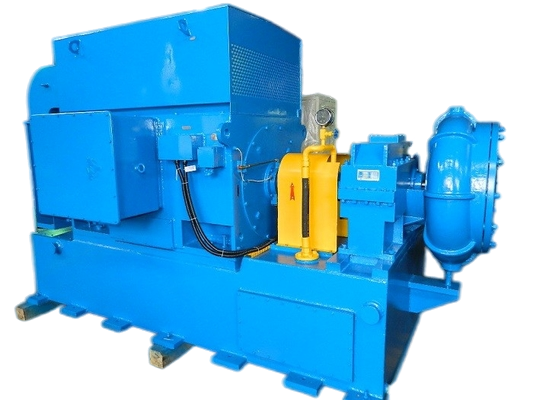

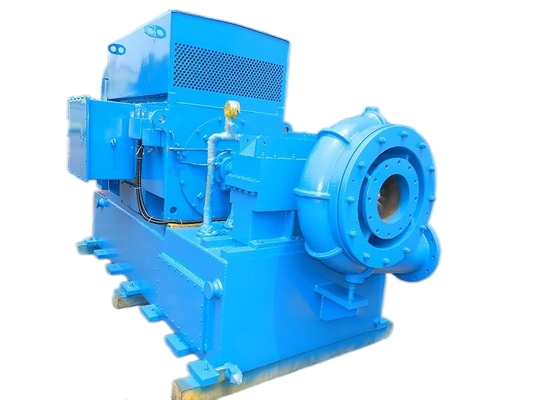

GS100 serii 100 m3/min Przepływ powietrza Oczyszczanie ścieków Jednostopowy szybki dmuchacz odśrodkowy

Jednostopniowa, szybka dmuchawa odśrodkowa serii GS100 do uzdatniania wody o wydajności 100 m³/min

O GSie


Jednostopniowa, szybkoobrotowa dmuchawa odśrodkowa serii GS została specjalnie zaprojektowana do napowietrzania oczyszczania ścieków. Tymczasem jest dostępna dla mediów, takich jak powietrze, azot, dwutlenek azotu i inne gazy niekorozyjne.

Dmuchawa Gs charakteryzuje się szerokim zastosowaniem, znaczną oszczędnością energii, małą powierzchnią oraz łatwością montażu, obsługi i konserwacji.

Dane techniczne

Aplikacje

A. Dla przemysłu cementowego: dmuchawa do transportu cementu, wentylacja itp.

B. W przypadku systemu oczyszczania ścieków: dmuchawa napowietrzająca, dmuchawa do płukania wstecznego itp.

C. Do transportu pneumatycznego: do transportu materiałów proszkowych, takich jak mąka, cement, piasek, zboże itp.

D. Do zbierania kurzu, czyszczenia kurzu, wentylacji w niektórych fabrykach, szpitalach, budynkach itp.

mi. Dla elektrowni: transport gazu, zwiększanie tlenu, wentylacja, odpylanie itp.

Konstrukcja dmuchawy

Dmuchawa odśrodkowa serii Gs ma jednostopniowy wspornik, osiowy wlot i radykalną strukturę wylotową. Powietrze dostaje się do rury ssącej i do wlotowej łopatki kierującej z ustawienia filtra wlotowego. Główny silnik napędowy jest połączony ze sprzęgłem i skrzynką podwyższającą. Po uruchomieniu,

przekładnia podwyższająca napędza trójskładnikowy mieszany półotwarty wirnik w celu wytworzenia gazu do zasilania, a gaz jest odprowadzany przez bezłopatkowy dyfuzor i komorę spiralną.

Wynik operacji

·Dobre właściwości aerodynamiczne: trójskładnikowy, półotwarty wirnik o mieszanym przepływie, przystosowany do niełatwych do wywołania wirów i małych strat przepływu powietrza.

· Krzywa wydajności urządzenia, regulowana za pomocą wlotowej łopatki kierującej, jest płaska i nawet w nieprzewidzianych warunkach pracy można osiągnąć dobry efekt oszczędzania energii.

· Zwarta konstrukcja, mała powierzchnia, łatwa obsługa.

· Wirnik wykonany jest z wysokowytrzymałego stopu aluminium lotniczego, obrabianego przez importowane centrum obróbcze z pięcioma współrzędnymi, z małym błędem krzywej. Charakteryzuje się niezawodną wydajnością pneumatyczną i wysoką wydajnością, a jednocześnie pozwala zaoszczędzić 15% -25% mocy w porównaniu z większością dmuchaw Rootsa.

·Wirnik i przekładnia przyspieszająca mają integralną strukturę, co znacznie zmniejsza straty mechaniczne.

·Przekładnia przyspieszająca typu śrubowego zapewniająca dobrą stabilność, niski poziom wibracji, niski poziom hałasu i długą żywotność przy pracy z dużą prędkością.

·Specjalne łożysko przechylne: dzięki specjalnym podkładkom przechylnym produkt charakteryzuje się dużą stabilnością podczas pracy z dużą prędkością.

·Wysoki stopień automatycznego sterowania, dobra niezawodność.

Rysunek montażowy zespołu dmuchawy

Standardowe wyposażenie zakresu

1. Korpus dmuchawy

2. Kierownica wlotowa

3. Tłumik wlotowy

4. Elastyczne złącze ze stali nierdzewnej

5. Skrzynia biegów o dużej prędkości

7. Zawór wylotowy

8. Zawór zwrotny

9. Rama podstawy

10. Układ smarowania

11. Skrzynka sterownicza PLC

12. Silnik
