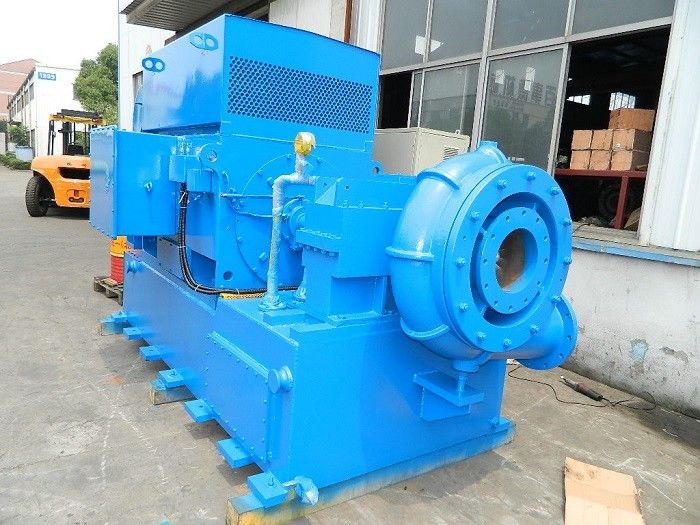

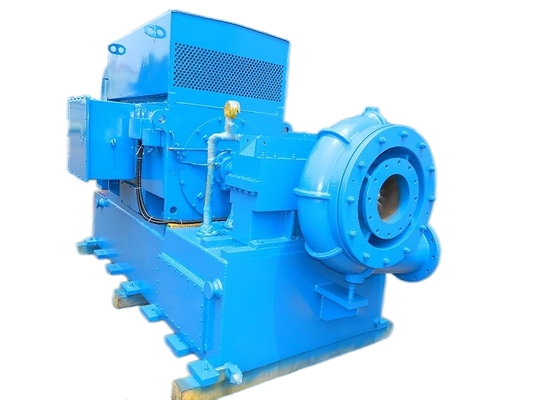

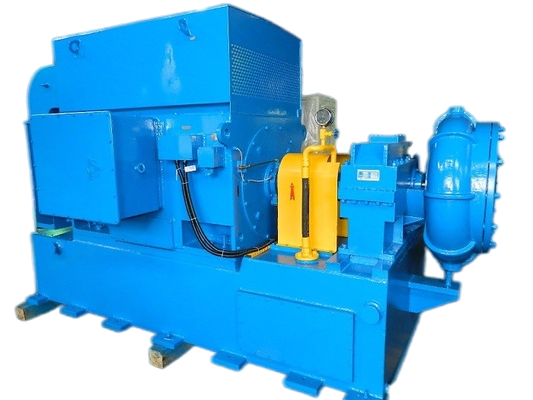

Seria GS120 120 m³/min Przepływ powietrza Jednostopniowa, szybka dmuchawa odśrodkowa z wentylatorem

GS120 Seria 120 m3/min Przepływ powietrza Jednostopowy szybki wentylator odśrodkowy

O GS.


Jednostepniowa szybka dmuchawa odśrodkowa serii GS jest specjalnie zaprojektowana do owietrzania ścieków.dwutlenek azotu i inne gazy nieżrące.

Dmuchawa Gs charakteryzuje się szeroką zastosowalnością, znaczącą oszczędnością energii, niewielką powierzchnią i łatwą instalacją, obsługą i konserwacją.

Specyfikacje

Wnioski

a. W przemyśle cementowym: dmuchawy do transportu cementu, wentylacja itp.

b. W przypadku systemów oczyszczania ścieków: dmuchawy do wentylacji, dmuchawy do odmywania, itp.

c. W przypadku przenoszenia pneumatycznego: do przenoszenia materiałów proszkowych, takich jak mąka, cement, piasek, ziarna itp.

d. Do zbierania pyłu, oczyszczania pyłu, wentylacji w niektórych fabrykach, szpitalach, budynkach itp.

e. W przypadku elektrowni elektrycznych: transport gazu, zwiększanie tlenu, wentylacja, oczyszczanie z kurzu itp.

Struktura dmuchawy

Centrifugalna dmuchawa z serii G posiada jednopoziomowy dźwig, układ wpuszczenia osiowego i rozładowania radykalnego.Powietrze wchodzi do rury odsyskowej i urządzenia przewodnika wlewu z ustawienia filtra wlewu.Główny silnik napędowy jest podłączony do sprzęgła i skrzynki stopniowej.

Z kolei zestaw podwyższający napędza trójkątny, mieszany, półotwarty obrotowiec, aby wytwarzać gaz do zasilania, a gaz wypuszczany przez komorę rozpraszającą bez płytki i węzły.

Wynik operacji

·Dobra wydajność aerodynamiczna: trójkątny półotwarty obrotowiec mieszanego przepływu przyjmowany w przypadku niełatwych wirów i małych strat przepływu powietrza.

·Przy regulacji za pomocą płaszczyzny przewodnikowej wpuszczenia krzywa wydajności jednostki jest płaska, a nawet w niezaprojektowanych warunkach pracy można osiągnąć dobry efekt oszczędności energii.

·Kompaktowa konstrukcja,mała powierzchnia podłogowa, łatwa obsługa.

·Przewód jest wykonany z wysokowytrzymałego stopu aluminiowego lotniczego, obrobiony przez importowane centrum obróbki pięciokoordinatowego z niewielkim błędem krzywej.Ma niezawodne działanie pneumatyczne i wysoką wydajność, podczas gdy może zaoszczędzić 15%-25% energii w porównaniu z większością dmuchawek Roots.

·Przewodnik i przekładnia przyspieszeniowa mają zintegrowaną strukturę, co znacznie zmniejsza straty mechaniczne.

·Sprzęt przyspieszeniowy typu spiralnego przyjmowany w celu zapewnienia dobrej stabilności, niskiej wibracji, niskiego hałasu i długiej żywotności przy dużych prędkościach.

·Specjalne łożyska z podkładkami nachylnymi: dzięki specjalnym podkładkom nachylnym produkt ma wysoką stabilność podczas jazdy z dużą prędkością.

·Wysoki stopień automatycznego sterowania, dobra niezawodność.

Rysunek montażu opakowania dmuchawy

Standardowa podaż zakresu

1. Dmuchawy Główne ciało

2. przewodnik wejściowy

3. tłumik wlewu

4łącznik elastyczny ze stali nierdzewnej

5. Szybkość przekładni

7. Zawór rozładowy

8. Zawór kontrolny

9Ramy bazowe

10System smarowania

11. Pudełko sterowania PLC

12- Silnik.
