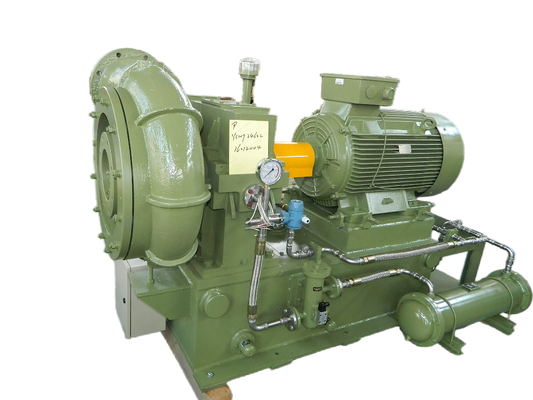

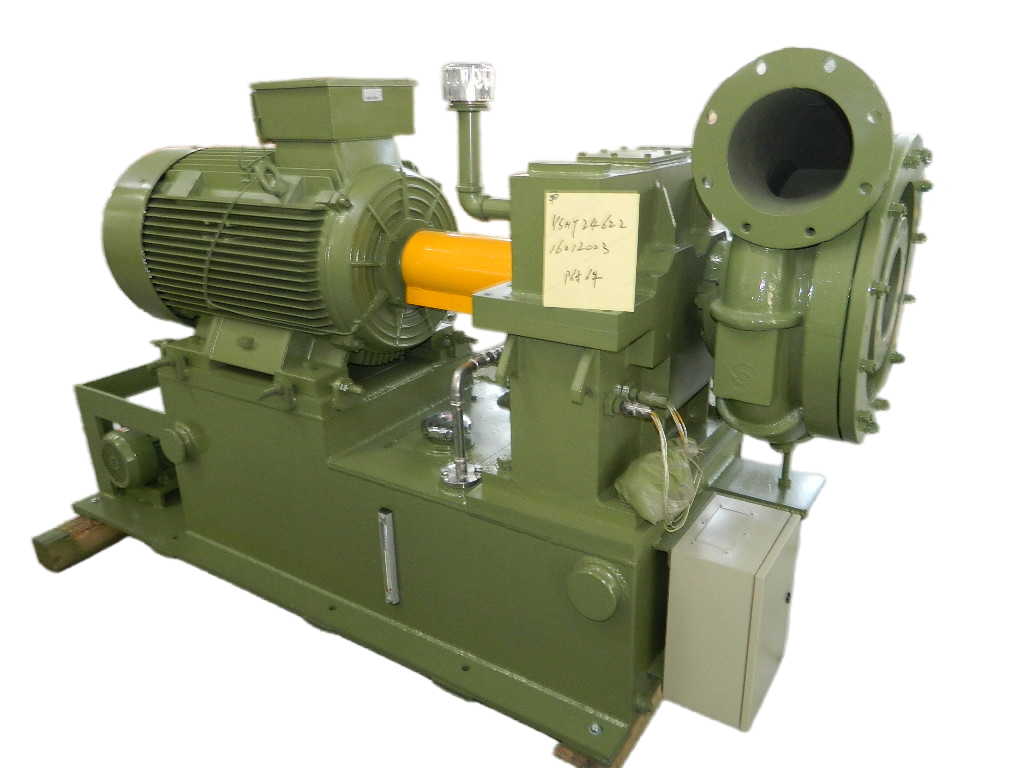

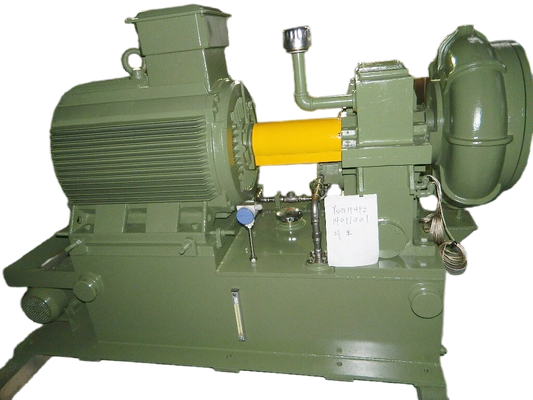

GS160 serii 50-100 Kpa Ciśnienie, wiatrogłowy wiatrogłowy wiatrogłowy wiatrogłowy
O GS.
Jednostepniowa szybka dmuchawa odśrodkowa serii GS jest specjalnie zaprojektowana do owietrzania ścieków.dwutlenek azotu i inne gazy nieżrące.
Dmuchawa Gs charakteryzuje się szeroką zastosowalnością, znaczącą oszczędnością energii, niewielką powierzchnią i łatwą instalacją, obsługą i konserwacją.
Specyfikacje
|
型 号
Model
|
ciśnienie
Ciśnienie
|
风量
Przepływ powietrza
|
功率
Władza
|
| |
Kpa |
m3/min |
KW |
| GS160-1.5 |
50 |
160 |
185 |
| GS160-1.6 |
60 |
160 |
220 |
| GS160-1.7 |
70 |
160 |
250 |
| GS160-1.8 |
80 |
160 |
280 |
| GS160-1.9 |
90 |
160 |
280 |
| GS160-2.0 |
100 |
160 |
315 |
Uwaga:
1Ciśnienie wyładowania jest zaprojektowane do 198 Kpa (A), zakres zastosowania: 145-198 Kpa (A) lub stosunek ciśnienia ε wynosi 1. 5 ≤ε≤1. 96;
2Zawartość pyłu i innych stałych zanieczyszczeń ≤ 10 mg/m3;
3- silnik musi być specjalny, gdy poziom morza jest wyższy niż 1000 m;
4.Nie nadaje się do temperatury wejściowej powyżej 60°C lub temperatury wyjściowej powyżej 120°C;
5Przepływ powietrza w powyższej tabeli to wartość w warunkach 20°C i 1 atm;
6Proszę skonsultować się z naszym działem technicznym o pojemności nie podanej w katalogu.
7.W celu wyboru modelu jednoetapowej szybkiej pompy próżniowej odśrodkowej prosimy o kontakt z Wydziałem Technicznym naszej firmy.
Wnioski
a. W przemyśle cementowym: dmuchawy do transportu cementu, wentylacja itp.
b. W przypadku systemów oczyszczania ścieków: dmuchawy do wentylacji, dmuchawy do odmywania, itp.
c. W przypadku przenoszenia pneumatycznego: do przenoszenia materiałów proszkowych, takich jak mąka, cement, piasek, ziarna itp.
d. Do zbierania pyłu, oczyszczania pyłu, wentylacji w niektórych fabrykach, szpitalach, budynkach itp.
e. W przypadku elektrowni elektrycznych: transport gazu, zwiększanie tlenu, wentylacja, oczyszczanie z kurzu itp.
Struktura dmuchawy
Centrifugalna dmuchawa z serii G posiada jednopoziomowy dźwig, układ wpuszczenia osiowego i rozładowania radykalnego.Powietrze wchodzi do rury odsyskowej i urządzenia przewodnika wlewu z ustawienia filtra wlewu.Główny silnik napędowy jest podłączony do sprzęgła i skrzynki stopniowej.
Z kolei zestaw podwyższający napędza trójkątny, mieszany, półotwarty obrotowiec, aby wytwarzać gaz do zasilania, a gaz wypuszczany przez komorę rozpraszającą bez płytki i węzły.
Główne cechy
·Dobra wydajność aerodynamiczna: trójkątny półotwarty obrotowiec mieszanego przepływu przyjmowany w przypadku niełatwych wirów i małych strat przepływu powietrza.
·Przy regulacji za pomocą płaszczyzny przewodnikowej wpuszczenia krzywa wydajności jednostki jest płaska, a nawet w niezaprojektowanych warunkach pracy można osiągnąć dobry efekt oszczędności energii.
·Kompaktowa konstrukcja,mała powierzchnia podłogowa, łatwa obsługa.
·Przewód jest wykonany z wysokowytrzymałego stopu aluminiowego lotniczego, obrobiony przez importowane centrum obróbki pięciokoordinatowego z niewielkim błędem krzywej.Ma niezawodne działanie pneumatyczne i wysoką wydajność, podczas gdy może zaoszczędzić 15%-25% energii w porównaniu z większością dmuchawek Roots.
·Przewodnik i przekładnia przyspieszeniowa mają zintegrowaną strukturę, co znacznie zmniejsza straty mechaniczne.
·Sprzęt przyspieszeniowy typu spiralnego przyjmowany w celu zapewnienia dobrej stabilności, niskiej wibracji, niskiego hałasu i długiej żywotności przy dużych prędkościach.
·Specjalne łożyska z podkładkami nachylnymi: dzięki specjalnym podkładkom nachylnym produkt ma wysoką stabilność podczas jazdy z dużą prędkością.
·Wysoki stopień automatycznego sterowania, dobra niezawodność.
Rysunek montażu opakowania dmuchawy
Standardowa podaż zakresu
1. Dmuchawy Główne ciało
2. przewodnik wejściowy
3. tłumik wlewu
4łącznik elastyczny ze stali nierdzewnej
5. Szybkość przekładni
7. Zawór rozładowy
8. Zawór kontrolny
9Ramy bazowe
10System smarowania
11. Pudełko sterowania PLC
12- Silnik.
