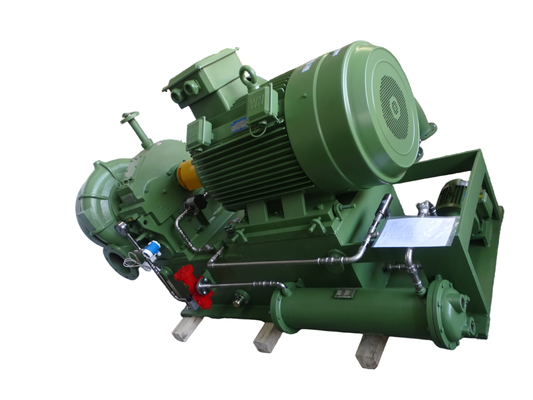

GS180 serii 50-100 Kpa Ciśnienie, jednoetapowa szybka oczyszczalnia ścieków Centrifugal Blower

Uwagi:

1. Ciśnienie tłoczenia jest zaprojektowane na 198 Kpa(A), zakres zastosowania: 145-198 Kpa (A) lub stosunek ciśnień ε wynosi 1. 5 ≤ε≤1 . 9 6 ;

2.Zawartość pyłu i innych zanieczyszczeń stałych ≤10mg/m3;

3. Silnik musi być specjalny, gdy poziom morza jest wyższy niż 1000 m;

4. Nie nadaje się do temperatury na wlocie powyżej 60 ℃ lub temperatury na wylocie powyżej 120 ℃;

5. Przepływ powietrza w powyższym arkuszu to wartość w warunkach 20 ℃ i 1 atm;

6. W sprawie wydajności nie podanej w katalogu prosimy o konsultację z naszym działem technicznym.

7.W sprawie doboru modelu jednostopniowej, szybkoobrotowej odśrodkowej pompy próżniowej prosimy o kontakt z Działem Technicznym naszej firmy.

1, urządzenie kierujące wlotem

Składające się z dziewięciu łopatek wlotowe urządzenie kierujące jest instalowane przed wirnikiem, a jego stopień otwarcia jest kontrolowany przez napęd elektryczny. Gdy napęd elektryczny otrzyma z panelu sterowania sygnał 4-20 mA, reguluje stopień otwarcia łopatek (wartość stopnia otwarcia jest pokazana zarówno na panelu napędu elektrycznego, jak i na ekranie sterowania) tak, aby urządzenie kierujące wlotowe łopatki mogło pracować przed przedostaniem się gazu do wirnika i realizować funkcję regulacji przepływu powietrza w zakresie 45-100%.

2, Wolta

Zastosowano najbardziej odpowiedni biegacz spiralny, zapewniający niezawodne działanie pneumatyczne, wysoką wydajność i osiągnięcie wszystkich wydajności wielowymiarowych do 85%.

3, pudełko podwyższające

Wyposażona jest w przekładnię śrubową typu step-up. Gardło jest utwardzane dyfuzyjnie i charakteryzuje się doskonałą wydajnością przy dużych prędkościach obrotowych i długą żywotnością.

Zastosowano łożysko ślizgowe z metalową powierzchnią Babbitt. Łożysko pobiera warstwę smaru do podparcia wału i chłodzenia. Charakteryzuje się niskim tarciem, wysoką charakterystyką przeciwstukową, niezawodną wydajnością i długowiecznością.

4, wirnik o wysokiej wydajności

Wirnik, który jest trójskładnikowym mieszanym półotwartym typem, został zaprojektowany zgodnie z teorią trójwymiarową. Krzywa wirnika jest wybierana cyklicznie do symulacji

warunki pracy na komputerze i lepsze dopasowanie do rzeczywistego przepływu gazu. Tymczasem zmniejsza odkształcenie łopatek spowodowane siłą odśrodkową i poprawia niezawodność wydajności.

Zaawansowany typ połączenia jest dostosowany do wirnika i wału szybkoobrotowego. Przed dostawą przeprowadzane są testy nadmiernej prędkości obrotowej wirnika i wyważenia dynamicznego, aby zapewnić wysoką wydajność dmuchawy.

Materiał wirnika jest opcjonalny, metal lotniczy lub stal nierdzewna lub inne materiały dostępne zgodnie z życzeniem klienta.

Konstrukcja dmuchawy

Dmuchawa odśrodkowa serii Gs ma jednostopniowy wspornik, osiowy wlot i radykalną strukturę wylotową. Powietrze dostaje się do rury ssącej i do wlotowej łopatki kierującej z ustawienia filtra wlotowego. Główny silnik napędowy jest połączony ze sprzęgłem i skrzynką podwyższającą. Po uruchomieniu,

przekładnia podwyższająca napędza trójskładnikowy mieszany półotwarty wirnik w celu wytworzenia gazu do zasilania, a gaz jest odprowadzany przez bezłopatkowy dyfuzor i komorę spiralną.

Główne cechy

·Dobre właściwości aerodynamiczne: trójskładnikowy, półotwarty wirnik o mieszanym przepływie, przystosowany do niełatwych do wywołania wirów i małych strat przepływu powietrza.

· Krzywa wydajności urządzenia, regulowana za pomocą wlotowej łopatki kierującej, jest płaska i nawet w nieprzewidzianych warunkach pracy można osiągnąć dobry efekt oszczędzania energii.

· Zwarta konstrukcja, mała powierzchnia, łatwa obsługa.

· Wirnik wykonany jest z wysokowytrzymałego stopu aluminium lotniczego, obrabianego przez importowane centrum obróbcze z pięcioma współrzędnymi, z małym błędem krzywej. Charakteryzuje się niezawodną wydajnością pneumatyczną i wysoką wydajnością, a jednocześnie pozwala zaoszczędzić 15% -25% mocy w porównaniu z większością dmuchaw Rootsa.

·Wirnik i przekładnia przyspieszająca mają integralną strukturę, co znacznie zmniejsza straty mechaniczne.

·Przekładnia przyspieszająca typu śrubowego zapewniająca dobrą stabilność, niski poziom wibracji, niski poziom hałasu i długą żywotność przy pracy z dużą prędkością.

·Specjalne łożysko przechylne: dzięki specjalnym podkładkom przechylnym produkt charakteryzuje się dużą stabilnością podczas pracy z dużą prędkością.

·Wysoki stopień automatycznego sterowania, dobra niezawodność.

Rysunek montażowy zespołu dmuchawy

Standardowe wyposażenie zakresu

1. Korpus dmuchawy

2. Kierownica wlotowa

3. Tłumik wlotowy

4. Elastyczne złącze ze stali nierdzewnej

5. Skrzynia biegów o dużej prędkości

7. Zawór wylotowy

8. Zawór zwrotny

9. Rama podstawy

10. Układ smarowania

11. Skrzynka sterownicza PLC

12. Silnik
