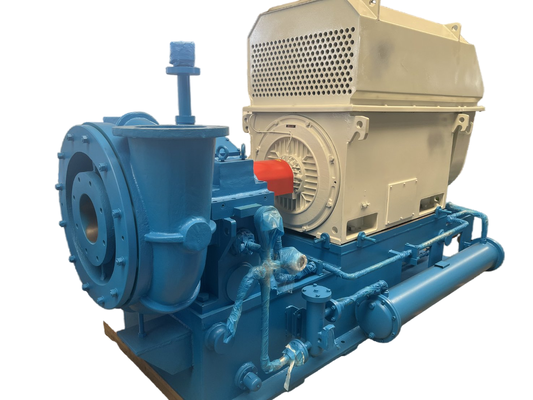

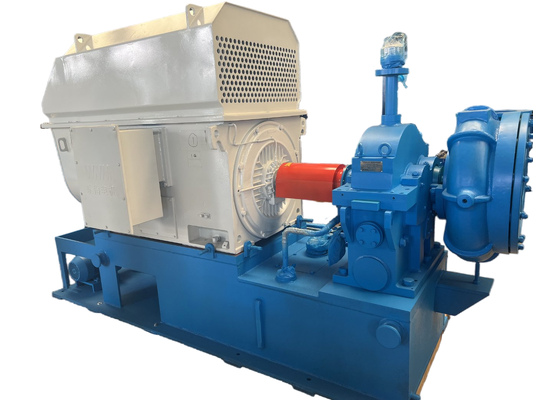

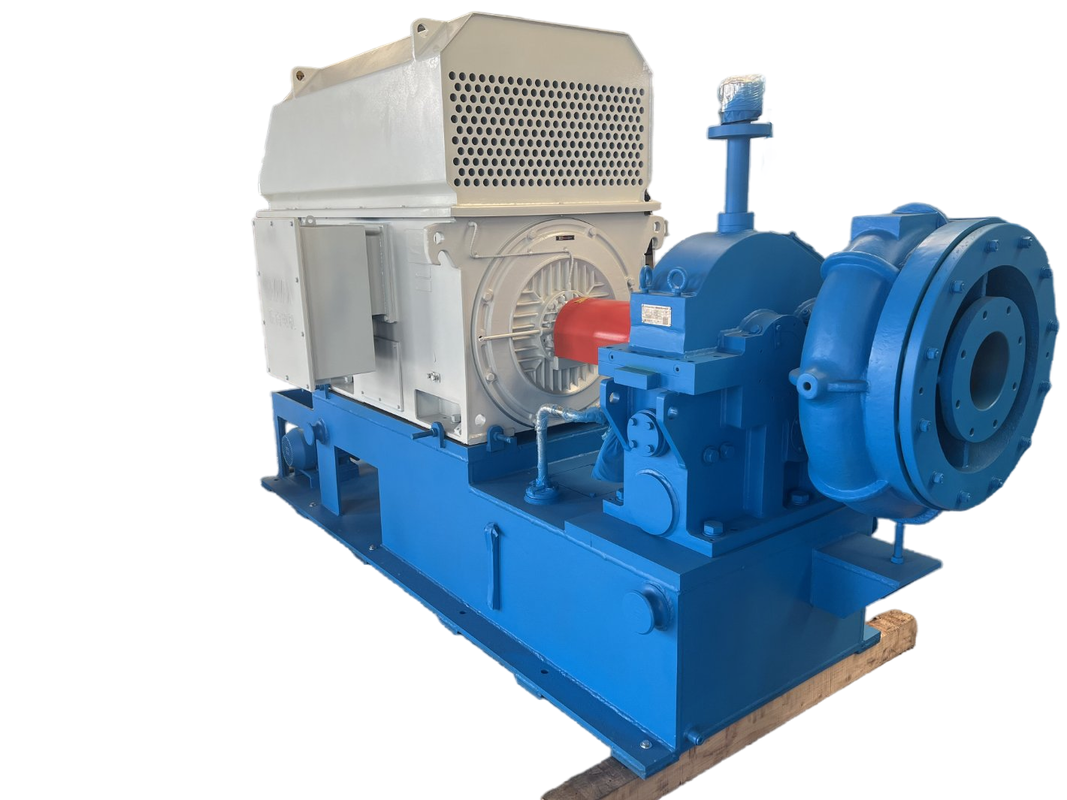

230 m3/min,50-100Kpa Ciśnienie, jednoetapowy szybki odśrodkowy dmuchacz oczyszczania ścieków


Uwaga:
1Ciśnienie wyładowania jest zaprojektowane do 198 Kpa (A), zakres zastosowania: 145-198 Kpa (A) lub stosunek ciśnienia ε wynosi 1. 5 ≤ε≤1. 96;
2Zawartość pyłu i innych stałych zanieczyszczeń ≤ 10 mg/m3;
3- silnik musi być specjalny, gdy poziom morza jest wyższy niż 1000 m;
4.Nie nadaje się do temperatury wejściowej powyżej 60°C lub temperatury wyjściowej powyżej 120°C;
5Przepływ powietrza w powyższej tabeli to wartość w warunkach 20°C i 1 atm;
6Proszę skonsultować się z naszym działem technicznym o pojemności nie podanej w katalogu.
7.W celu wyboru modelu jednoetapowej szybkiej pompy próżniowej odśrodkowej prosimy o kontakt z Wydziałem Technicznym naszej firmy.


1"Urządzenie przewodzące wlewem
Wyposażony w dziewięć płytek, urządzenie wiodące płytki wejściowe jest zainstalowane przed obrotowym i jego stopień otwarcia jest sterowany przez elektrycznego operatora.W przypadku gdy operator elektryczny otrzymuje sygnał 4-20mA z panelu sterującego, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2"Wolut"
Najodpowiedniejszy biegacz wolutowy jest przyjmowany dla niezawodnej wydajności pneumatycznej, wysokiej wydajności i osiągnięcia całkowitej wydajności wielowymiarowej do 85%.




3"Kwatera do podnoszenia"
Jest wyposażony w szybowcowy sprzęt podnoszący. Pociąg jest twardy dyfuzyjnie i ma doskonałą wydajność przy dużych prędkościach obrotowych i długiej żywotności.


Przyjmuje się łożysko typu przesuwnego z powierzchnią metalową Babbitt. łożysko wykorzystuje folie smarową do podtrzymania wału i chłodzenia.niezawodna wydajność i długowieczność.




4,Współczynnik napędowy o wysokiej wydajności
Ruch, który jest trójwymiarowego typu mieszanego półotwartego, jest zaprojektowany według teorii trójwymiarowej.

W tym samym czasie zmniejsza deformację płytki spowodowaną siłą odśrodkową i poprawia niezawodność wydajności.
Przed dostarczeniem przeprowadza się badania nadprędkości obrotu obrotowego i dynamicznej równowagi, aby zapewnić wysoką wydajność dmuchawy.
Materiał obrotowy jest opcjonalny, aero-metalowy lub ze stali nierdzewnej lub innych materiałów dostępnych zgodnie z życzeniami klienta.






Struktura dmuchawy

Centrifugalna dmuchawa z serii G posiada jednopoziomowy dźwig, układ wpuszczenia osiowego i rozładowania radykalnego.Powietrze wchodzi do rury odsyskowej i urządzenia przewodnika wlewu z ustawienia filtra wlewu.Główny silnik napędowy jest podłączony do sprzęgła i skrzynki stopniowej.
Z kolei zestaw podwyższający napędza trójkątny, mieszany, półotwarty obrotowiec, aby wytwarzać gaz do zasilania, a gaz wypuszczany przez komorę rozpraszającą bez płytki i węzły.


Główne cechy

·Dobra wydajność aerodynamiczna: trójkątny półotwarty obrotowiec mieszanego przepływu przyjmowany w przypadku niełatwych wirów i małych strat przepływu powietrza.

·Przy regulacji za pomocą płaszczyzny przewodnikowej wpuszczenia krzywa wydajności jednostki jest płaska, a nawet w niezaprojektowanych warunkach pracy można osiągnąć dobry efekt oszczędności energii.

·Kompaktowa konstrukcja,mała powierzchnia podłogowa, łatwa obsługa.

·Przewód jest wykonany z wysokowytrzymałego stopu aluminiowego lotniczego, obrobiony przez importowane centrum obróbki pięciokoordinatowego z niewielkim błędem krzywej.Ma niezawodne działanie pneumatyczne i wysoką wydajność, podczas gdy może zaoszczędzić 15%-25% energii w porównaniu z większością dmuchawek Roots.

·Przewodnik i przekładnia przyspieszeniowa mają zintegrowaną strukturę, co znacznie zmniejsza straty mechaniczne.

·Sprzęt przyspieszeniowy typu spiralnego przyjmowany w celu zapewnienia dobrej stabilności, niskiej wibracji, niskiego hałasu i długiej żywotności przy dużych prędkościach.

·Specjalne łożyska z podkładkami nachylnymi: dzięki specjalnym podkładkom nachylnym produkt ma wysoką stabilność podczas jazdy z dużą prędkością.

·Wysoki stopień automatycznego sterowania, dobra niezawodność.


Rysunek montażu opakowania dmuchawy


Standardowa podaż zakresu

1. Dmuchawy Główne ciało
2. przewodnik wejściowy
3. tłumik wlewu
4łącznik elastyczny ze stali nierdzewnej
5. Szybkość przekładni
7. Zawór rozładowy
8. Zawór kontrolny
9Ramy bazowe
10System smarowania
11. Pudełko sterowania PLC
12- Silnik.
