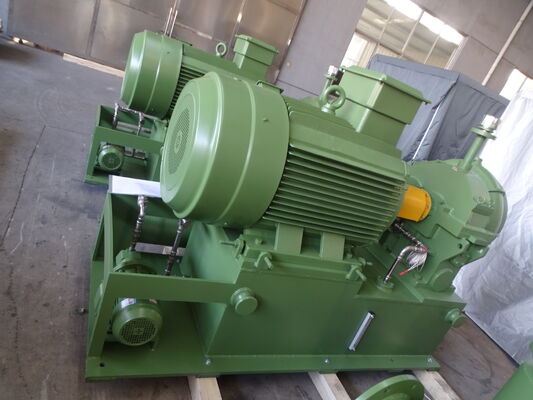

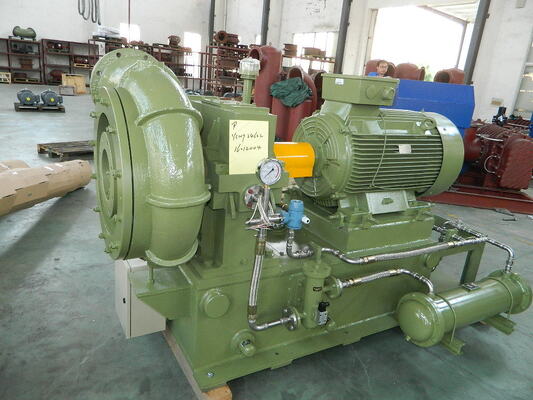

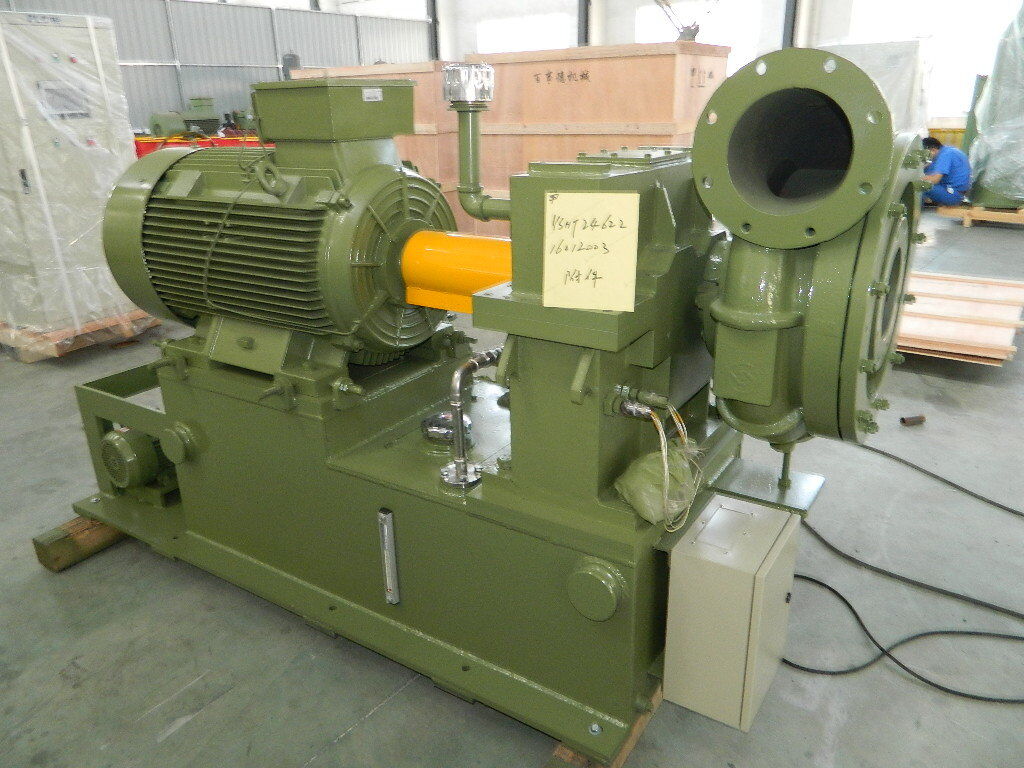

GS250 serii,ciśnienie 50-100Kpa, przepływ powietrza 250 m3/min, jednoetapowy wysokoprężny monitor zdalny dmuchawkę odśrodkową


Uwagi:
1. Ciśnienie tłoczenia jest zaprojektowane na 198 Kpa(A), zakres zastosowania: 145-198 Kpa (A) lub stosunek ciśnień ε wynosi 1. 5 ≤ε≤1 . 9 6 ;
2.Zawartość pyłu i innych zanieczyszczeń stałych ≤10mg/m3;
3. Silnik musi być specjalny, gdy poziom morza jest wyższy niż 1000 m;
4. Nie nadaje się do temperatury na wlocie powyżej 60 ℃ lub temperatury na wylocie powyżej 120 ℃;
5. Przepływ powietrza w powyższym arkuszu to wartość w warunkach 20 ℃ i 1 atm;
6. W sprawie wydajności nie podanej w katalogu prosimy o konsultację z naszym działem technicznym.
7.W sprawie doboru modelu jednostopniowej, szybkoobrotowej odśrodkowej pompy próżniowej prosimy o kontakt z Działem Technicznym naszej firmy.


1, urządzenie kierujące wlotem
Składające się z dziewięciu łopatek wlotowe urządzenie kierujące jest instalowane przed wirnikiem, a jego stopień otwarcia jest kontrolowany przez napęd elektryczny. Gdy napęd elektryczny otrzyma z panelu sterowania sygnał 4-20 mA, reguluje stopień otwarcia łopatek (wartość stopnia otwarcia jest pokazana zarówno na panelu napędu elektrycznego, jak i na ekranie sterowania) tak, aby urządzenie kierujące wlotowe łopatki mogło pracować przed przedostaniem się gazu do wirnika i realizować funkcję regulacji przepływu powietrza w zakresie 45-100%.

2, Wolta
Zastosowano najbardziej odpowiedni biegacz spiralny, zapewniający niezawodne działanie pneumatyczne, wysoką wydajność i osiągnięcie wszystkich wydajności wielowymiarowych do 85%.




3, pudełko podwyższające
Wyposażona jest w przekładnię śrubową typu step-up. Gardło jest utwardzane dyfuzyjnie i charakteryzuje się doskonałą wydajnością przy dużych prędkościach obrotowych i długą żywotnością.


Zastosowano łożysko ślizgowe z metalową powierzchnią Babbitt. Łożysko pobiera warstwę smaru do podparcia wału i chłodzenia. Charakteryzuje się niskim tarciem, wysoką charakterystyką przeciwstukową, niezawodną wydajnością i długowiecznością.




4, wirnik o wysokiej wydajności
Wirnik, który jest trójskładnikowym mieszanym półotwartym typem, został zaprojektowany zgodnie z teorią trójwymiarową. Krzywa wirnika jest wybierana cyklicznie do symulacji

stan pracy na komputerze i lepsze dopasowanie do rzeczywistego przepływu gazu. Tymczasem zmniejsza odkształcenie łopatek spowodowane siłą odśrodkową i poprawia niezawodność wydajności.
Zaawansowany typ połączenia jest dostosowany do wirnika i wału szybkoobrotowego. Przed dostawą przeprowadzane są testy nadmiernej prędkości obrotowej wirnika i wyważenia dynamicznego, aby zapewnić wysoką wydajność dmuchawy.
Materiał wirnika jest opcjonalny, metal lotniczy lub stal nierdzewna lub inne materiały dostępne zgodnie z życzeniem klienta.






Konstrukcja dmuchawy

Dmuchawa odśrodkowa serii Gs ma jednostopniowy wspornik, osiowy wlot i radykalną strukturę wylotową. Powietrze dostaje się do rury ssącej i do wlotowej łopatki kierującej z ustawienia filtra wlotowego. Główny silnik napędowy jest połączony ze sprzęgłem i skrzynką podwyższającą. Po uruchomieniu,
przekładnia podwyższająca napędza trójskładnikowy mieszany półotwarty wirnik w celu wytworzenia gazu do zasilania, a gaz jest odprowadzany przez bezłopatkowy dyfuzor i komorę spiralną.


Główne cechy

·Dobre właściwości aerodynamiczne: trójskładnikowy, półotwarty wirnik o mieszanym przepływie, przystosowany do niełatwych do wywołania wirów i małych strat przepływu powietrza.

· Krzywa wydajności urządzenia, regulowana za pomocą wlotowej łopatki kierującej, jest płaska i nawet w nieprzewidzianych warunkach pracy można osiągnąć dobry efekt oszczędzania energii.

· Zwarta konstrukcja, mała powierzchnia, łatwa obsługa.

· Wirnik wykonany jest z wysokowytrzymałego stopu aluminium lotniczego, obrabianego przez importowane centrum obróbcze z pięcioma współrzędnymi, z małym błędem krzywej. Charakteryzuje się niezawodną wydajnością pneumatyczną i wysoką wydajnością, a jednocześnie pozwala zaoszczędzić 15% -25% mocy w porównaniu z większością dmuchaw Rootsa.

·Wirnik i przekładnia przyspieszająca mają integralną strukturę, co znacznie zmniejsza straty mechaniczne.

·Przekładnia przyspieszająca typu śrubowego zapewniająca dobrą stabilność, niski poziom wibracji, niski poziom hałasu i długą żywotność przy pracy z dużą prędkością.

·Specjalne łożysko przechylne: dzięki specjalnym podkładkom przechylnym produkt charakteryzuje się dużą stabilnością podczas pracy z dużą prędkością.

·Wysoki stopień automatycznego sterowania, dobra niezawodność.
