Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001/CE |
Numer modelu: | BK5003 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
Czas dostawy: | 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 100 zestawów miesięcznie |
nazwisko: | Wydmuchacz trójkątny | Rodzaj: | Typ korzeni z przemieszczeniem dodatnim, trzy płaty |
---|---|---|---|
Pojemność powietrza: | 10,77-7,38 m3/min | Ciśnienie różnicowe na wylocie: | 10-80KPA |
Moc silnika: | 1,5-15kw | Otwór wylotowy: | DN65 (2,5”) |
Rodzaj chłodzenia: | Powietrze | Zastosowanie:: | Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane do uzdatniania wody, cementu, u |
napięcie: | 380 V/400 V/415 V/440 V/niestandardowe | Częstotliwość: | 50 Hz/60 Hz |
High Light: | dmuchawa z korzeniami,pneumatyczna dmuchawa przenośnikowa |
10KPA - 80KPA Trzy-długowy dmuchawkę korzeniową BK5003, dmuchawkę korzeniową
O BK.
BK Roots Blower to rodzaj produktu zaprojektowanego i wyprodukowanego zgodnie z zaawansowaną technologią.
Tego typu dmuchawa posiada prostą strukturę i wysoką wydajność objętościową.
Specyfikacje:
Model |
BK5003 |
Pojemność powietrza |
10,77 - 7,38 m3/min |
Ciśnienie różniczkowe rozładowania |
10-80 KPA |
Prędkość obrotowa |
850-2000 obr./min. |
Rodzaj silnika |
1.5-15KW 380/400/415/440V, 3FASES, 50/60HZ |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
Rodzaj instalacji |
Standardowy: typ poziomy. Typ pionowy do wyboru |
N.W. dmuchawy bez silnika |
171 kg |
Rozmiar opakowania Ok. |
1.64*0,75*1,6m (długość*szerokość*wysokość) |
Cechy |
1. Helikulowe zęby zegarkowe dla płynnej pracy 2Kompaktność i elastyczność instalacji zapewniają użytkownikom większy wybór. 3- Zintegrowana konstrukcja obrotu i wału dla stabilnej pracy 4- Przyjmij importowane uszczelki olejowe z gumy fluorowej z dobrym zużyciem odporność i odporność na wysokie temperatury. 5Niski poziom hałasu, niskie wibracje i zużycie energii. |
Arkusz parametrów
Artykuł nr. | Port Dia (MM) |
Prędkość | Pojemność wejściowa (m)3/min) i moc wału (KW) pod różnym ciśnieniem | |||||||
00,1 kgf/cm2 | 00,2 kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | |||||||
1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | |||||||
00,01Mpa | 00,02Mpa | 00,03Mpa | 00,04Mpa | |||||||
obroty / min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK5003 | 65 (((2,5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 |
1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | ||
1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | ||
1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | ||
1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | ||
1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | ||
1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | ||
1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | ||
1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | ||
2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 |
Artykuł nr. | Port Dia (MM) |
Prędkość | Pojemność wejściowa (m)3/min) i moc wału (KW) pod różnym ciśnieniem | |||||||
00,5 kgf/cm2 | 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | |||||||
5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||
00,05Mpa | 00,06Mpa | 00,07Mpa | 00,08Mpa | |||||||
obroty / min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK5003 | 65 (((2,5") | 850 | 1.92 | 3.38 | 1.77 | 3.98 | ||||
1000 | 2.52 | 3.97 | 2.38 | 4.68 | ||||||
1150 | 3.12 | 4.57 | 2.98 | 5.38 | 2.85 | 6.39 | ||||
1250 | 3.52 | 4.96 | 3.38 | 5.85 | 3.25 | 6.95 | ||||
1350 | 3.93 | 5.36 | 3.79 | 6.32 | 3.65 | 7.51 | 3.53 | 8.47 | ||
1500 | 4.53 | 5.96 | 4.39 | 7.02 | 4.26 | 8.34 | 4.14 | 9.41 | ||
1600 | 4.93 | 6.36 | 4.79 | 7.49 | 4.66 | 8.9 | 4.54 | 10.03 | ||
1750 | 5.54 | 6.95 | 5.4 | 8.19 | 5.26 | 9.73 | 5.14 | 10.97 | ||
1850 | 5.94 | 7.35 | 5.8 | 8.66 | 5.67 | 10.29 | 5.54 | 11.6 | ||
2000 | 6.54 | 7.94 | 6.4 | 9.36 | 6.27 | 11.12 | 6.15 | 12.54 |
Konstrukcja nadwozia głównego dmuchawy
Opis części dmuchawy
Obudowa |
Wyroby z żeliwa HT200 Struktura ENDLESS przyjęta dla poprawa wydajności, jednorazowa obróbka przez centrum CNC z wysoką precyzją
|
|
Rotacja (Węgło i obrót) |
Wykonana z żeliwa odlewanego QT500 Prężnik i wał są odlewane jako integralną częścią. Przyjmowanie planerów NC do obróbki aby osiągnąć wysoką precyzję |
|
łożysko końcowe przekładni |
Wykonana z GCr15 Marka NSK, podwójny rzęd kątowy o pojemności nieprzekraczającej 10 W obciążenie osiowe |
|
Łóżko końcowe napędu |
Wykonana z GCr15 Marka NSK, łożyska cylindryczne |
|
Zestaw |
Wykonana z 20CrMnTi Struktura bąka dla płynniejszego biegania |
|
Olejna pieczęć |
Wyroby z gumy fluorowej Marka CR, nosząca wysoką temperaturę i ma dłuższy okres życia. |

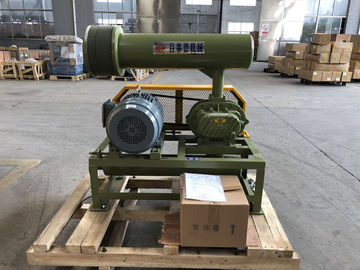

Rysunek montażu opakowania dmuchawy
Standardowa podaż zakresu
1. główne ciało dmuchawy
2. zawór obniżający ciśnienie
3. zawór kontrolny
4. tłumik wlewu (z filtrem powietrza)
5. tłumik wyjściowy
6. publiczna baza (z osłoną pasa)
7. elastyczne gumowe złącze i podkładki uderzeniowe
8. koła
9. miernik ciśnienia
10. pas
11. śruby i orzechy oraz inne części do łączenia
12. silnik
Częste pytania
1Jakie informacje powinienem podać podczas zapytania?
A: Pojemność powietrza
B: Ciśnienie
C: Zastosowanie
D: Środowisko użytkowania ((Temperatura, ciśnienie atmosferyczne)
Potrzebujesz silnika?
Albo inne specjalności, które nam dasz, będą bardziej doceniane.
2Jaka jest twoja gwarancja?
Nasza gwarancja wynosi 12 miesięcy od otrzymania dmuchawy korzeniowej.wysokiej jakości usługi techniczne i koncesje cenowe na części zamienne w celu zapewnienia ciągłej bezpiecznej i wysokiej jakości eksploatacji urządzeń.
3- Jak długa jest żywotność dmuchawy?
W warunkach normalnego użytkowania
A. Żywotność dmuchawy wynosi ponad 10 lat.
B. Żywotność impelera wynosi ponad 60 000 godzin.
C- Żywotność łożyska wynosi ponad 50 000 godzin.
D- Żywotność urządzenia wynosi ponad 60 000 godzin.
4Jakie są warunki pakowania?
A: Ogólnie rzecz biorąc, pakujemy nasze towary w pudełkach z sklejki wolnej od spalania. Jeśli masz legalnie zarejestrowany patent, możemy pakować towary w pańskie skrzynki z marką po otrzymaniu listów upoważniających.
5Jak wasza fabryka kontroluje jakość produktów?
Mamy dział kontroli jakości. Przed wysłaniem produktu sprawdzamy każdy produkt. Jeśli jest problem jakości, wyprodukujemy nowy.
6Jakie są warunki płatności?
1. TT 30% jako płatność zaliczkowa i TT 70% po inspekcji przed wysyłką.
2.100% nieodwołalny L/C w STGHT.
